нической (служебной) информации о каждом обнаруженном воздушном объекте (справа от карты).

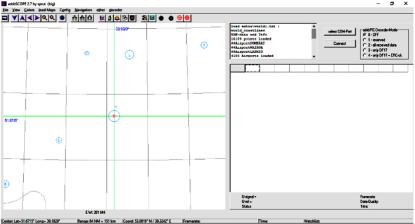

«ADS-B Scope» является портативной программой, не требующей непосредственной установки в систему (рис. 49). Настройки программы автоматически сохраняются перед ее закрытием. Для облегчения выполнения лабораторного задания студентами, вышеописанное ПО поставляется с предварительно настроенной для Воронежа конфигурацией: по умолчанию выбраны координаты города, выполнены настройки синхронизации «ADS-B Scope» и «RTL1090», задана конфигурация нормального приема декодированной информации. Однако для лучшего понимания работы комплекса ПО, а также получения прочных практических навыков осуществления радиомониторинга и наблюдения обнаруженных воздушных объектов, некотороые важные элементы настройки «ADS-B Scope» будут рассмотрены более подробно.

Рис. 49. Основное окно программы «ADS-B Scope»

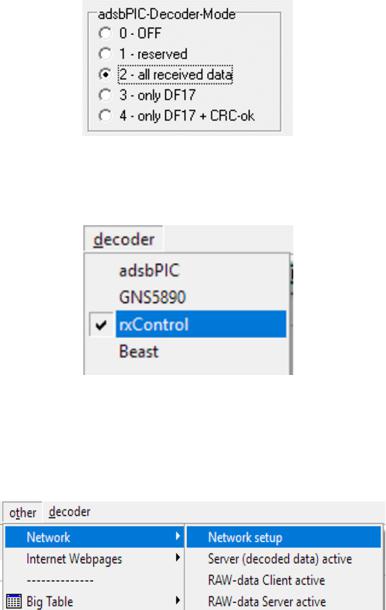

В поле выбора режимов приема декодированного сигнала выбираем «2 - all received data» (рис. 50):

55

Рис. 50. Окно выбора режимов приема декодированного сигнала

В панели управления программой нажать на вкладку «decoder» и выбрать пункт «rxControl» (рис. 51):

Рис. 51. Окно вкладки «decoder»

Нажать на вкладку «other» панели управления, открыть пункт «Network» и выбрать пункт «Net work Setup» (рис. 52):

Рис. 52. Выбор пункта «Network Setup»

56

Откроется окно настройки синхронизации программы с декодером либо по локальной сети, либо через сеть Интернет. В поле «presets» нажимаем на кнопку «RTL1090», тем самым задавая настройки синхронизации программы с декодером «RTL1090». Проверим настройки на вышеописанное декодирующее ПО, сверившись с рис. 53:

Рис. 53. Окно настройки синхронизации программы с декодером по локальной сети

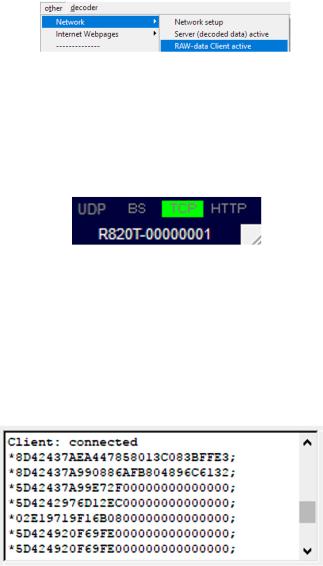

После нажатия на кнопку «Close» произойдет сохранение новых настроек. Опять переходим на вкладку «other» панели управления, открываем пункт «Network» и выбраем пункт «RAW-data Client active», тем самым активируя синхронизацию по локальной сети ПО декодирования принимаемой информации ADS-B из радиоэфира на частоте 1090 МГц «RTL1090», программы-обработчика декодированной информации, отображения технических данных об обнаруженных воздушных объектах в пределах зоны дейст-

57

вия радара и наблюдения их движения «ADS-B Scope» (рис. 54):

Рис. 54. Активация синхронизации по локальной сети

После успешной синхронизации комплекса программного обеспечения справа внизу окна ПО «RTL1090» загорится зеленый индикатор «TCP», означающий, что произошло подключение программы–клиента «ADS-B Scope» к TCP серверу декодера (рис. 55):

Рис. 55. Успешное подключение программы клиентам

ксерверу декодера

Впрограмме «ADS-B Scope», после успешной синхронизации комплекса программного обеспечения, в окне вывода служебных сообщений появится запись «Client: connected», а также будет последовательно выводится получаемая декодированная информация для ее дальнейшей обработки в программе (рис. 56):

Рис. 56. Получаемая декодированная информация

58

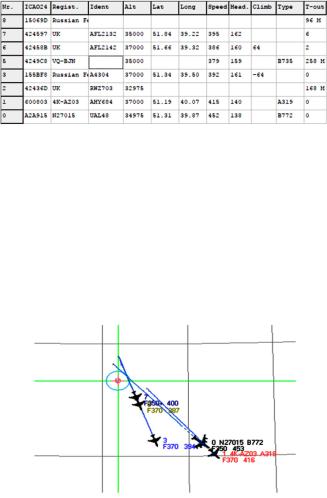

Если «RTL1090» отправляет достаточное количество декодированной информации в «ADS-B Scope», то практически сразу, либо через короткое время в окне вывода технической (служебной) информации будем получать данные обо всех обнаруженных воздушных объектах (рис. 57):

Рис. 57. Окно вывода технической (служебной) информации

В навигационном окне будут отображаться только те объекты, для которых получена наиболее полная информация от декодера и обработчика. Как видно из окна технических данных, в окне радара предположительно должны отображаться 5 самолетов гражданской авиации – Российской Федерации, Великобритании, Азербайджана, и США, что мы и видим спустя некоторое время (рис. 58):

Рис. 58. Навигационное окно
