Министерство образования Республики Беларусь

УО «Полоцкий государственный университет»

Кафедра строительного производства

Отчет

по объектной практике

Грицай Юрий Петрович, 13ПГСз-3

Время практики с 08.06.2015 по 12.06.2015

Отчет принят

Руководитель практики Шабанов Дмитрий Николаевич

Новополоцк, 2015 г

Содержание

панельный дом стена кладка

Введение

. Экскурсия №1: (Жилое здание) 9-ти этажный жилой панельный дом

. Экскурсия №2: (Жилое здание) 9-ти этажный дом со стенами из кирпича

. Экскурсия №3: (Промышленное здание) Завод железобетонных изделий

. Экскурсия №4: Технология строительства каркасного одноэтажного дома

Заключение

Список используемой литературы

Введение

Объектная практика проводится для студентов специальности 1- 70 02 01 «Промышленное и гражданское строительство» (заочное отделение) с целью подготовки студентов к изучению специальных дисциплин. Практика является частью учебного процесса в производственных условиях на базе строительных организаций.

Практика проводится в виде экскурсий по строительным объектам. Экскурсии носят разноплановый характер и обеспечивают возможность ознакомления с современными видами конструкций и материалов, строительных машин и механизмов, с технологией и организацией производства.

Во время экскурсий на строящиеся объекты приводятся сведения о производственной обстановке при возведении зданий и сооружений, обеспечивается демонстрация выполнения строительных работ. На предприятиях стройиндустрии изучается технологический процесс изготовления строительных материалов и конструкций.

Экскурсия №1: (Жилое здание) 9-ти этажный жилой панельный дом

Конструктивное и планировочное решение 9-ти этажного панельного жилого дома

Широкая номенклатура панелей и блоков, выпускаемых отечественной промышленностью для стен производственных зданий, обусловливается разновидностью природно-климатических условий, особенностями конструктивного решения и местоположением в системе здания, развитостью индустриальной базы и эстетическими задачами. Габаритные размеры и масса панелей и блоков подчинены особенностям модульной унификации в промышленном строительстве, транспортным возможностям и грузоподъемности используемых при строительстве монтажных механизмов. Разрезка стены на панели производится с таким расчетом, чтобы общее количество монтажных единиц было минимальным. Цокольную панель, если этому не препятствует технологический процесс, принимают высотой 1,2 м. По условиям удобства монтажа венчающей части стены верхний горизонтальный шов делают на 0,6 м ниже отметки покрытия. Для закрытия торца допускается использование панелей длиной 3 м .

Выпуск панелей толщиной 200; 250; 300 и 350 мм и блоков 400 и 500 мм дает возможность выбора панелей с заданными теплотехническими качествами. Номинальная высота основных стеновых панелей 1200 и 1800 мм согласуется с установленным модулем для высоты здания 0,6 м. В качестве доборных используют панели высотой 0,9 и 1,5 м. Длина рядовых панелей 6 и 12 м определяется шагом колонн каркаса. Если при шаге колонн каркаса 12 м возникает необходимость использовать панели длиной 6 м, то для крепления последних дополнительно устанавливают стойки фахверка. Для устройства простенков используют панели длиной 1,2...3,0 м. В целях заделки углов здания и закрытия стен в местах вставок между координационными осями применяют удлиненные панели или мелкоразмерные блоки (рис. 13.2). Для крепления панелей к каркасу и соединения с другими элементами здания в панелях имеются закладные металлические детали. Местоположение последних определяется назначением панелей и местом их в составе стены (рядовые, рядовые в крайнем шаге, панели-перемычки, парапетные, подкарнизные, простеночные и др.).

Основными материалами, используемыми в промышленном строительстве, являются керамзито-, шлако-, перлитобетон и другие легкие бетоны. Изготовляют из таких бетонов однослойные панели отапливаемых зданий. Для стен зданий с влажным режимом эксплуатации, а также зданий, строящихся в районах с низкими расчетными зимними темпцературами, успешно используют блоки из легких бетонов. Следует учитывать, что эффективность наружных стен, основанных на использовании легких бетонов, может быть существенно повышена за счет применения более легких бетонов, имеющих плотность 800...850 кг/'м3, вместо бетона плотностью 1100...1200 кг/м3.

В целях повышения эффективности стен в настоящее время широко применяют трехслойные панели, состоящие из наружных и внутренних слоев из бетона, соединенных между собой гибкими металлическими связями, с заполнением пространства между ними эффективным утеплителем. Дальнейшее повышение эффективности таких панелей идет по пути устройства наружных и внутренних слоев из легких бетонов и утеплителей, обладающих более высокими теплозащитными качествами. Конструируя стену и подбирая нужный тип панелей, необходимо считаться с тем, что однослойные легкобетонные панели длиной 6 м имеют простую прямоугольную форму и конструктивное армирование. При шаге колонн 12 м панели устраивают предварительно напряженными, а у подоконных, надоконных и межоконных панелей сверху, снизу или соответственно и сверху и снизу устраивают усиливающие их ребра. Последние предназначаются для восприятия ветровых нагрузок, передающиеся на них вертикальными импостами оконных проемов смежных по высоте ярусов. В целях повышения заводской готовности сборных панелей стен осваивается производством стеновая панель высотой 3,6 м с вмонтированным в нее оконным проемом. Опираясь непосредственно на фундаментную балку, такая панель может служить хорошим основанием для опирания на нее панелей стен с вертикальной разрезкой. Основная задача крепления панели самонесущих стен к каркасу сводится к фиксации панели в заданном положении и передачи горизонтальной составляющей нагрузки на каркас. При ненесущих (навесных) стенах вертикальная составляющая передается поярусно на каркас здания. При одноэтажных зданиях это опирание панелей на каркас достигается приваркой к закладной части колонны опорной консоли - «столика». Закладные части устанавливают у колонн на высоте, кратной 0,6 м, т. е. на высоте вероятного расположения горизонтальных швов. Консоли выполняют из уголков, при опирании на консоль двух смежных панелей посередине уголка вваривают диафрагму, заделываемую в вертикальный шов между панелями.). Для размещения полки уголка консоли между наружной гранью колонны и внутренней гранью панели создается зазор 30 мм. В многоэтажных зданиях панели можно опирать на междуэтажные перекрытия, а при большой высоте этажа на опорные консоли колонн, как при одноэтажных зданиях. Устраивать в этих зданиях стены самонесущими из-за большой высоты и возникающих в связи с этим значительных нагрузок на уровне первых этажей, нецелесообразно. Опирание ненесущих панелей стен на междуэтажные перекрытия достигается приваркой к панели стальных консольных опор или путем устройства в нижней части панели подрезки и опорой ее на выступающие за внешнюю грань колонны элементов перекрытия - на ригель специального очертания или распорку. Устройство сцепов из-за возможных неточностей с заблаговременной приваркой уголков и возникающим в связи с этим неправильным положением панели применяют главным образом в неотапливаемых зданиях, где менее опасна недостаточная плотность стыковых соединений. Соединения на болтах более трудоемки и материалоемки, поэтому применяются реже. Унификация расположения закладных металлических частей колонн определена правилами раскладки панелей по высоте. В частности, расположение одного из горизонтальных швов на 0,6 м ниже верха колонны определяет границу между панелями, крепящимися к колоннам и к конструкциям покрытия. Панели фронтона торцевых стен крепят к стальным надставкам, приваренным к фахверковым колоннам

Толщина горизонтальных швов между панелями 15 мм, а вертикальных в зависимости от длины панели: 20 мм - при длине 6 м и 30 мм - при длине 12 мм. Шов заполняют упругими прокладками из пароизола, гернита, полиуретана (рис. 13.14). Это должно обеспечивать плотность, водонепроницаемость и необходимые теплозащитные качества при температурных деформациях. Шов дополнительно промазывают герметизирующими мастиками УМ-40, УМ-50 и др., которые защищают окрашиванием.

Цементно-песчаные растворы в швах применяют только в тех случаях, когда нет упругих синтетических прокладок или при толщине стеновых блоков 400 мм и более.

Каркасно-панельные здания подразделяются на две конструктивные схемы: с полным каркасом и с внутренним каркасом.

Здания, возведённые по схеме «полный каркас» конструктивно представляют собой пространственный каркас, который образуется при помощи внешних опорных стоек-колонн и ребристых панелей перекрытия. К стойкам каркаса крепятся панели стен и внутренних перегородок, которые являются несущими<https://ru.wikipedia.org/wiki/%D0%9F%D0%B0%D0%BD%D0%B5%D0%BB%D1%8C%D0%BD%D0%BE%D0%B5_%D0%B4%D0%BE%D0%BC%D0%BE%D1%81%D1%82%D1%80%D0%BE%D0%B5%D0%BD%D0%B8%D0%B5>. Кроме того, к схеме «полный каркас» относятся здания с поперечным и продольным каркасом.

В зданиях типа «внутренний каркас» внешние опорные колонны отсутствуют, а в роли несущих выступают внутренние колонны и панели наружных стен на которые опираются плиты перекрытий.

Пролёты каркасно-панельных зданий составляют 5,6 м или 6 м. Вдоль здания разнесены колонны с шагом 3,2 м или 3,6 м. Высота этажей таких зданий составляет 2,8 м при двухэтажной разрезке колонн. Соединение ригелей и колонн сварное. Колонны имеют консоли, которые проходят сквозь и изготавливаются из прокатной двутавровой стали. Ригели опираются на эти консоли, своей нижней частью, выполненной с подрезкой.

В каркасных зданиях повышенной этажности (высотой от 12 до 16 этажей и выше) шаг между поперечными рамами составляет 6 м, что позволяет осуществить более свободную планировку помещений.

Высота этажей в зданиях повышенной этажности, в зависимости от их назначения, может составлять:

Административные здания, медицинские и учебные учреждения - 3,3м.

Жилые здания и гостиницы - 2,8 м.

Конструкторские бюро, торговые центры, лабораторные корпуса - 3,6 м или 4,2 м.

Бескаркасные здания

Крупнопанельные здания относятся к типу бескаркасных. В зависимости от этажности здания и его назначения, существуют различные конструктивные схем.

Крупнопанельные жилые здания и дома гостиничного типа высотой до пяти этажей делятся на три основных схемы:

Здания с несущими наружными и внутренними поперечными и продольными перегородкам.

Здания с самонесущими наружными стенами и несущими поперечными перегородкам.

Здания с несущими наружными и внутренними продольными стенам.

В зданиях с поперечными перегородками несущими элементами выступают внутренние поперечные перегородки, на которые опираются плиты перекрытий. Наружные панели в таких зданиях предельно облегчены и укрупнены и выступают только в качестве ограждающих элементов, так как нагрузка от перекрытий ими не воспринимается.

Элементы конструкции

Различают панели для стен и межэтажные панели перекрытий. Для стен изготавливаются внутренние и наружные панели. Их размеры закладываются на этапе проекта и напрямую зависят от размеров помещений. Также к элементам крупнопанельного дома относятся лестничные площадки и марши, санитарно-технические кабин, объёмные блоки шахты лифта, вентиляционные блоки, а также экраны ограждения балконов и лоджий.

Панели для внешних стен

Панели внешних стен выпускаются двух основных разновидностей:

Однослойные панели. Изготавливаются из лёгкого железобетона или бетона конструктивных марок.

Многослойные панел.

Наружные стеновые панели, используемые в зданиях с конструктивной схемой типа «поперечные перегородки», производят с использованием лёгких строительных материалов: керамзитофибробетон.

Длина панелей для внешних стен, применяемых в пятиэтажных домах равна шагу поперечных панельных стен-перегородок. В зависимости от назначения здания, фасадные панели выпускаются следующих размеров: 2,5 м; 2,8 м; 3,2 м; 3,6 м и 6.

Панели для внутренних стен

Изготавливаются однослойными, а в качестве материалов применяется лёгкий или обычный железобетон. В зависимости от своей толщины, внутренние панели могут применяться как в качестве несущих стен, так и в качестве панелей диафрагм жёсткости. Внутренние стены, не являющиеся несущими устанавливаются, в основном, в качестве стен-перегородок лёгкой конструкции.

Плиты перекрытий

Существует три основных вида плит перекрытий:

Полнотелые железобетонные панели.

Частично сборно-монолитные плитные элементы со слоем бетона[1] <https://ru.wikipedia.org/wiki/%D0%9F%D0%B0%D0%BD%D0%B5%D0%BB%D1%8C%D0%BD%D0%BE%D0%B5_%D0%B4%D0%BE%D0%BC%D0%BE%D1%81%D1%82%D1%80%D0%BE%D0%B5%D0%BD%D0%B8%D0%B5>.

Многопустотные плиты - с круглыми пустотами.

Основные конструктивные элементы жилых домов - это фундаменты, стены, перекрытия, отдельные опоры, крыши, лестницы, окна, двери и перегородки. Фундаменты, стены, отдельные опоры и перекрытия - несущие элементы здания.

Фундаменты - Глубина заложения фундамента проектируется на 200 мм ниже глубины промерзания грунта для данной климатической зоны. Условно принимаются грунты средней прочности с низким уровнем грунтовых вод. Цоколь выкладывается на высоту 600-900 мм с прокладкой слоя горизонтальной гидроизоляции из рулонного материала.

Под стены дома проектируются ленточные, из бетонных блоков (в основном для городских домов), бутовые, бутобетонные и из монолитного бетона . Толщина бутовых фундаментов принимается на 80-100мм больше, чем толщина стены (при минимальных размерах 300 мм), бутобетонных и бетонных монолитных - равной толщине стены (минимальная - 350 мм), сборных - в соответствии с размерами блока - 300, 400, 500, 600 мм. Ширина подошвы фундамента принимается от 600 до 1200 мм.

Перекрытия(междуэтажные, чердачные, подвальные) - выполняют по деревянным или железобетонным балкам или с использованием железобетонного настила (сплошного, пустотного). Расстояние между балками принимается равным от 0,6 до 1,0 м в зависимости от величины перекрываемого пролёта и сечения балок. Несущая конструкция перекрытия над всеми помещениями принимается, как правило, одинаковая.

Полы - Верхний слой пола, который непосредственно подвергается эксплуатационным воздействиям, называют покрытием (или чистым полом).

По способу устройства полы подразделяют на: монолитные, из штучных и рулонных материалов. Вид пола определяется материалом, из которого он сделан (дощатый, паркетный, линолеумный, из керамических плиток, цементный, из древесноволокнистых плит и т.д.).

Крыши- мало- и среднеэтажных домов устраиваются, как правило, скатными, с чердаками. Уклон ската зависит от применяемого материала кровли и климатического района строительства. Конструкция крыши состоит из несущей части - стропил и ограждающей - кровли. Стропильные конструкции могут быть решены в виде наслонных стропил (балочная система) или висячих стропил (фермы), при отсутствии внутренних опор между несущими наружными стенами. В качестве кровельного материала применяются: рулонные материалы, асбестоцемент (волнистые листы), черепица.

Двери- состоят из коробок, представляющих рамы, укрепленные в дверных проемах стен, или перегородок и полотен, навешиваемых на дверные коробки. По количеству полотен двери могут быть одно- и двупольные и полуторные (с двумя полотнами неравной ширины). Однопольные двери обычно принимают шириной 600, 700, 800, 900 и 1100 мм, двупольные - 1200, 1400 и 1800мм. Высота дверей 2000 и 2300мм. По конструктивному решению дверные полотна могут быть щитовыми или филенчатыми.

Рисунок (1). План 1-го этажа

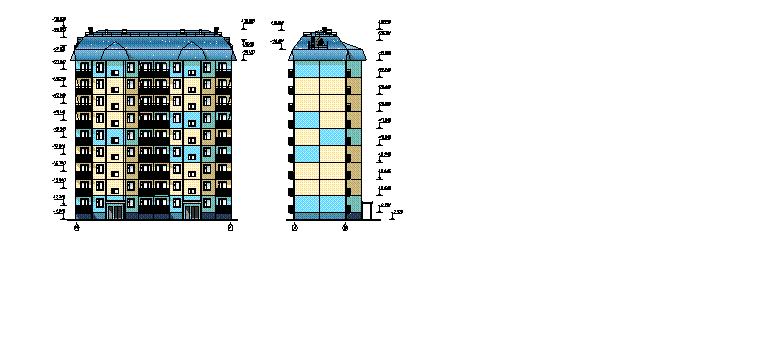

Рисунок(2). Фасад здания

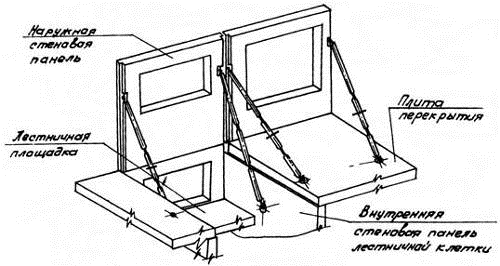

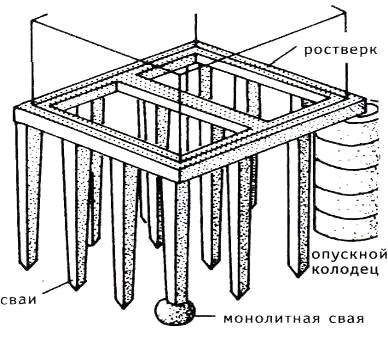

Рис.(3)

Рис.(4)

Экскурсия №2: (Жилое здание) 9-ти этажный дом со стенами из кирпича

Каменная кладка должна выполняться с соблюдением следующих правил:

Кладку необходимо вести рядами, параллельными между собой и перпендикулярными к направлению действующей нагрузки;

Швы, разграничивающие камни, должны быть взаимно перпендикулярны и перпендикулярны к постели. При этом одна система плоскостей должна быть перпендикулярна к лицевой поверхности кладки, другая - параллельна ей;

Вертикальные швы должны перекрываться камнями вышележащих рядов, т.е. должны быть перевязаны.

С целью обеспечения наибольшей производительности труда, кладку по высоте разбивают на ярусы. Каждый ярус выкладывают с инвентарных лесов и подмостей.

Различают следующие способы кладки кирпича:

Однородная;

шестирядная система перевязки;

цепная (двухрядная система перевязки);

Для обеспечения высокой производительности труда кладку ведут преимущественно шестирядной (пять ложковых и один тычковый ряд):

Рисунок (5) Шестирядная кирпичная кладка

Колодцевая:

с горизонтальными диафрагмами из цементно-песчаного раствора;
