55

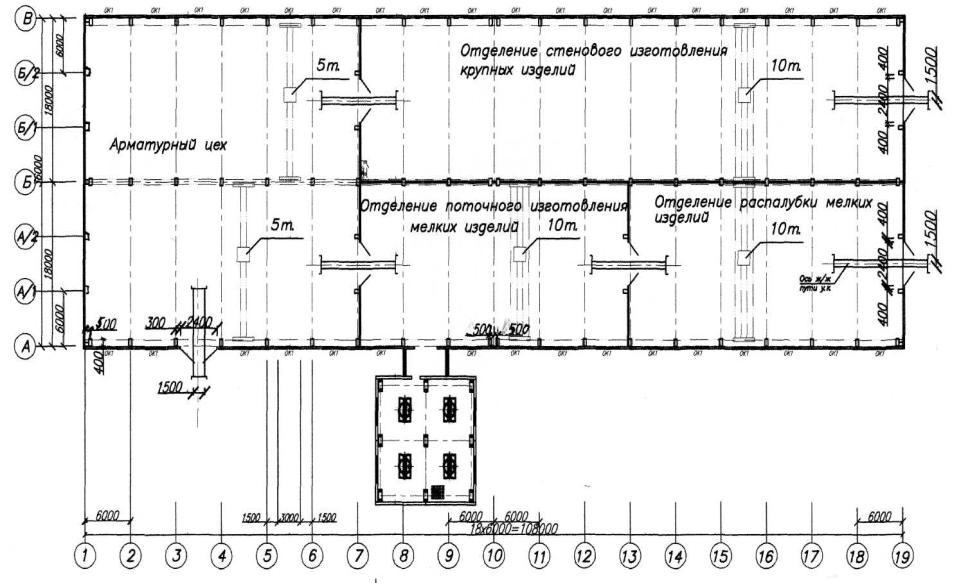

Рис. 35. Схема выполнения плана основного цеха завода по производству железобетонных конструкций

56

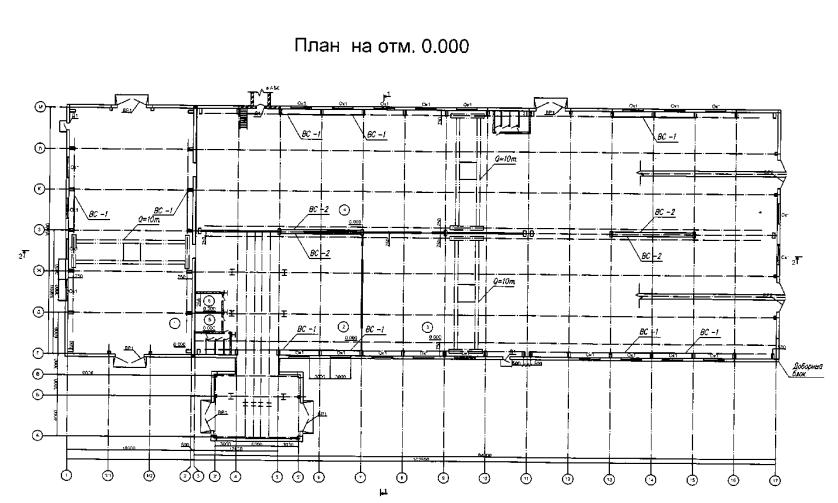

Рис. 36. Пример выполнения плана производственного цеха завода железобетонных изделий

Таблица 3

Привязка колонн одноэтажных промышленных зданий к координационным осям [23]

Тип ко-

Наличие

Шаг

Высота

Грузо-

Наличие

Размер

лонн

кранового

крайних

производ-

подъем-

проходов

привяз-



оборудо-

рядов

ственного

ность

для обслу-

ки, а, мм



вания

колонн,

помеще-

крана, т

живания









м

ния, м







сталь-

без

мо-

6; 12

6; 7,2; 8,4

-

-

0

ные

стовых













кранов













с

мосто-

6; 12

8,7-9,6

20

без прохо-

«250»



выми







дов





кранами



10,2-10,8

50

без прохо-

«250»







12

10,8-18,0

100

дов и с

«500»













проходами



железо-

без мо-

6

3,0-4,2

-

-

«0»

бетон-

стовых

6; 12

4,8-12,0

-

-

«0»

ные

кранов













с

мосто-

6

8,4-14,4

30

без прохо-

«0»



выми







дов





кранами

12

9,6-18,0

50

с прохода-

«250»













ми



Вычерчивание разрезов

Разрезы зданий и сооружений выполняются в полном соответствии с планом. Направление взгляда для разрезов принимают, как правило, снизу вверх и справа налево и показывают стрелкой. В названиях разрезов или сечений указывают название соответствующей секущей плоскости, например: «Разрез 2 - 2», «Разрез Б - Б». Название изображений располагают над изображениями.

Вычерчивание разреза начинается с нанесения координационных осей, размеров между ними и их обозначения. Затем проводится горизонтальная линия − уровень чистого пола и проставляется его отметка (принимается 0,000), а так же отметки высоты производственного помещения, отметка земли (минус 0,150).

На разрезах следует показать выносные надписи к многослойным конструкциям полов, кровель, стен и т. д.; основные вертикальные отметки (с точностью до третьего знака); вертикальные размеры глухих участков стен.

Поперечный разрез, как правило, следует выполнять без разрывов, а продольный разрез может быть выполнен с разрывами, но так, чтобы были показаны торцы здания, температурный шов.

57

На поперечном разрезе выделяют попадающие в сечение фундаментные балки, стены, подстропильные фермы, плиты покрытия, кровлю и подкрановые балки (рис. 38; 39; 40). Поперечный разрез необходимо наметить по фонарю, по окну или воротам. Не следует на разрезах показывать удаленные от плоскости сечения фахверковые колонны конструкции стен, окна и т. д. Столбчатые фундаменты под колонны, не попадающие в сечение, на разрезах должны быть обозначены пунктиром. Так же показывают габариты кранов и сечения подкрановых балок, отметки высот низа консолей крайних и средних рядов колонн.

а)

б)

<Н16.2 м

14,4(8,4) м

Q<30 т

Q<50 ò



Н >



250

Шаг 6 м

Шаг 6 (12) м

в)

500

д)

г)





























е)





















































































































































































500

500

500(750, 1000, 1500)

500

500

Рис.37. Виды привязок колонн в одноэтажном промышленном здании: а) «0» привязка; б) привязка «250»; в) привязка «500»; г) привязка колонн у поперечного температурного шва; д) привязка колонн у продольного температурно-осадочного шва; е) привязка колонн при взаимно перпендикулярных пролетах

58

59

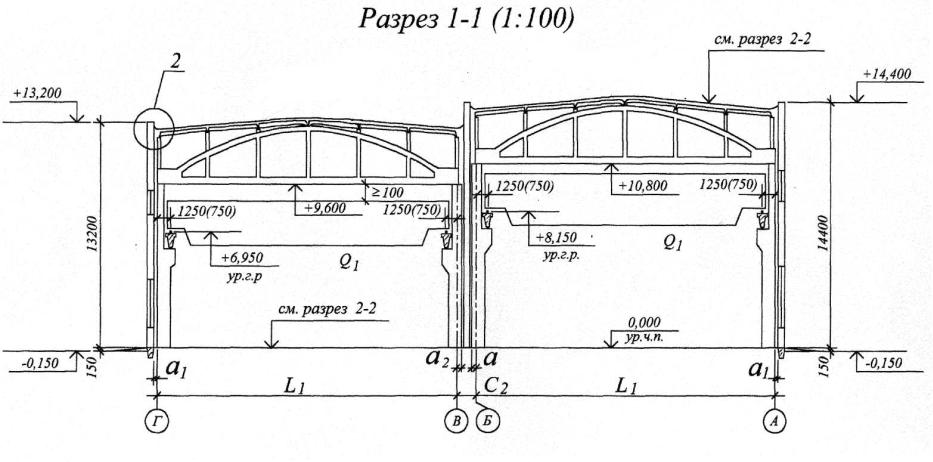

Рис. 38. Пример выполнения поперечный разреза здания с перепадом высот смежных параллельных пролетов
