Материал: Проектирование промышленных зданий предприятий стройиндустрии. Гулак Л.И., Власов В.В
60

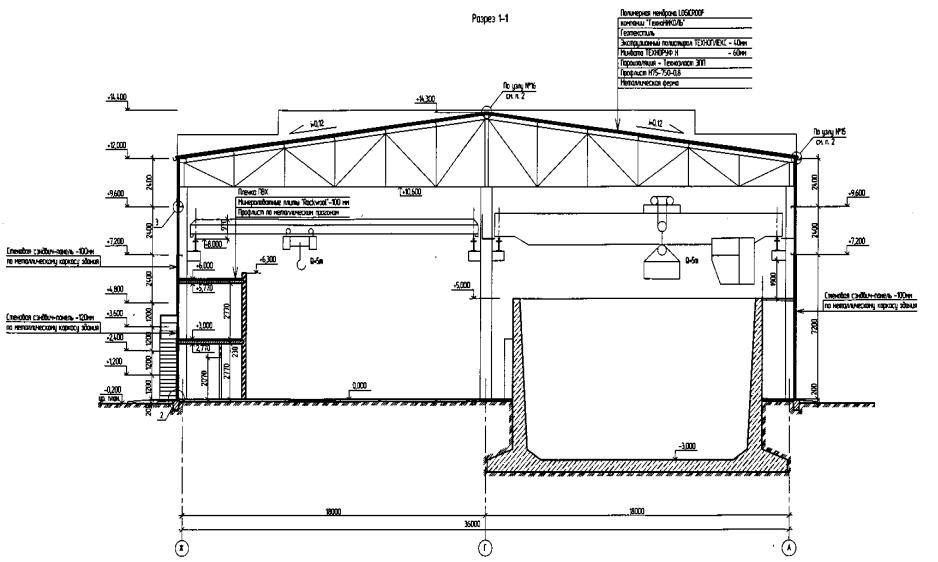

Рис. 39. Пример выполнения поперечного разреза промышленного здания (по глинозапаснику)
61

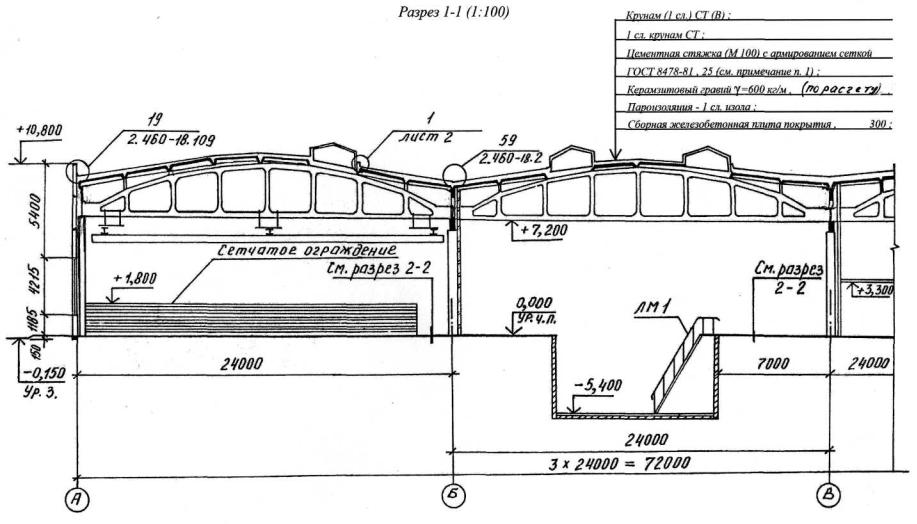

Рис. 40. Пример выполнения поперечного разреза промышленного здания с зенитными фонарями
Для заводов железобетонных изделий, если плоскость сечения проходит по бетоносмесительному узлу, то необходимо показать его разрез. На разрезе должны быть показаны координационные оси и размеры между ними, а также в сечении фундаментные балки под стены, ригели, плиты перекрытия и т. д. (рис.27; 41).
На продольном разрезе нужно вычертить ближайшие к плоскости сечения колонны, фундаменты, подкрановые балки, вертикальные связи между колонами и конструкциями покрытия и другие конструкции (рис. 42; 43).

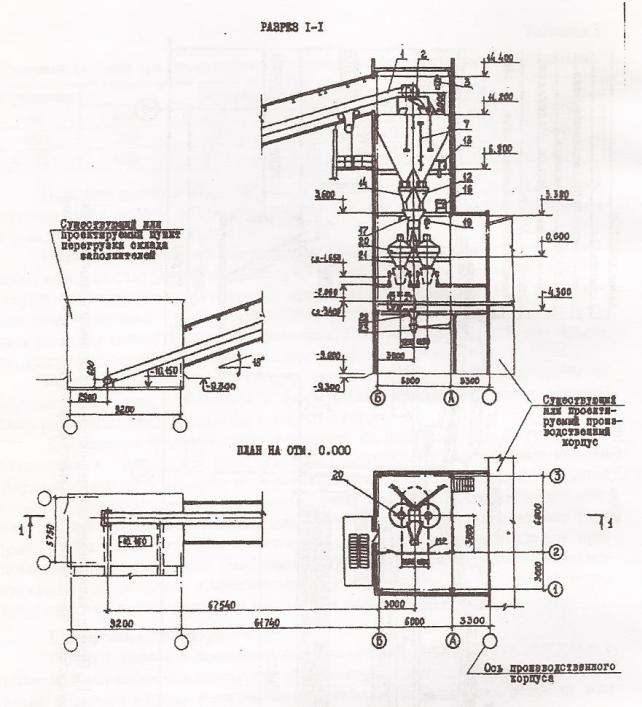

Рис . 41. Пример выполнения плана и разреза бетоносмесительного узла завода железобетонных изделий
62
63

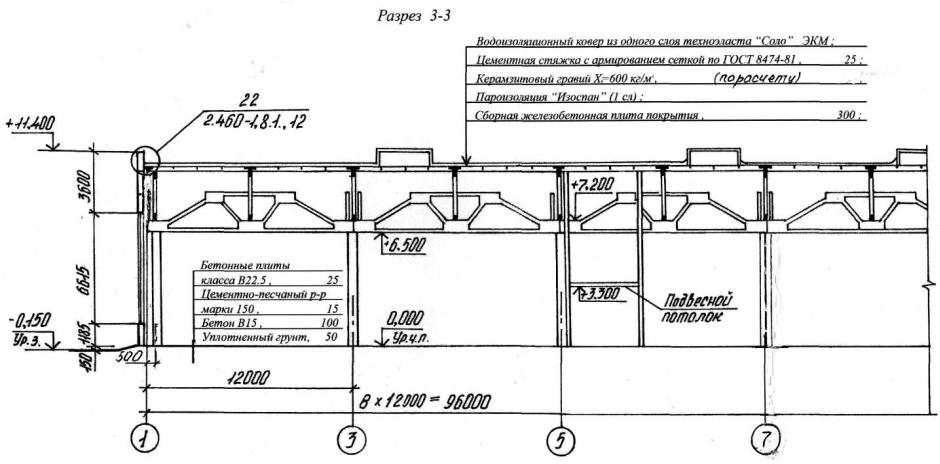

Рис. 42. Схема продольного разреза промышленного здания с покрытием из железобетонных сегментных безраскосных ферм по подстропильным конструкциям и зенитными фонарями
64

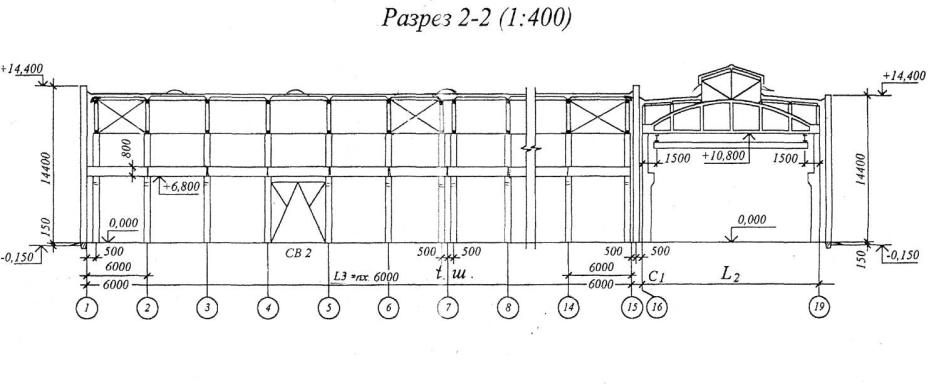

Рис. 43. Схема продольного разреза производственного здания с примыкающим к нему перпендикулярным пролетом
