Курсовая работа (т): Проектирование пожарной части технической службы для гарнизона пожарной охраны

где:   К - коэффициент плотности размещения оборудования;

Х0 - площадь технологического оборудования;

Численные данные К и Х0 приведены в приложении 18.

Ванная для отмочки рукавов

 м2

Рукавомоечная машина

 м2

Агрегат АИСТ

 м2

Накопительная катушка

 м2

Станок для смотки рукавов

 м2

Станок для навязки соединительных головок

 м2

Верстак для ремонта рукавов

 м2

Станок заточной

 м2

Станок шероховальный

 м2

Станок сверлильный

 м2

Стеллаж для хранения рукавов

 м2

Тележка ручная

 м2

Шкаф инструментальный

 м2

м2

где:   - суммарная площадь оборудования;

 - площадь для размещения одного рукавного автомобиля для доставки и обмена рукавов, 30 м2. Число ПА = 2 шт.

 м2

3. Техника безопасности, производственная санитария, пожарная безопасность и влияние на экологию проектируемых объектов

3.1 Техника безопасности и производственная санитария

Техника безопасности и производственная санитария - это система организационных, технических, санитарно - гигиенических мероприятий и средств, предотвращающих воздействие на работающих опасных и вредных производственных факторов.

В помещениях ТО и ремонта ПА осуществляются контрольно - регулировочные, крепёжные, разборно-сборочные и другие работы. Правила техники безопасности при выполнении основных видов работ по ТО и ремонту ПА изложены в “Наставлении по эксплуатации пожарной техники” и “Правилах техники безопасности в пожарной охране”.

В помещениях ТО и ремонта должно предусматриваться воздушное отопление. Расчётная температура принимается равной 16 градусов Цельсия.

Для разбавления и удаления газовыделений должна быть предусмотрена общеобменная приточно-вытяжная вентиляция. Воздушные и воздушно-тепловые завесы должны проектироваться у наружных ворот при наличии в зоне ТО и ремонта более пяти постов.

Метеорологические условия в рабочей зоне выбираются в соответствии с требованиями. Относительная влажность воздуха должна быть в пределах 60…75%, скорость движения воздуха - 0.3 м/с.

Допустимый уровень низкочастотных шумов определяется в соответствии с действующими нормами и не должны превышать 85 дБ.

Освещённость помещений постов ТО и ремонта ПА и осмотровых канав должна соответствовать требованиям.

Требования к электроустановкам, направленные и обеспечение защиты работающих от поражения электрическим током, изложены в правилах устройства электроустановок (ПУЭ).

Меры безопасности на участке обслуживания топливной аппаратуры

На посту ТО необходимо иметь:

инструкции по охране труда при работе на каждом виде оборудования;

защитные очки, резиновые перчатки, фартуки, брезентовые рукавицы для работы на оборудовании и с электролитом;

первичные средства пожаротушения;

стенд с приказом руководителя подразделения ГПС о допуске лиц для работы на станках (после сдачи ими зачетов по охране труда) и список лиц, допущенных к работе на станках, инструкцией по охране труда и пожарной безопасности;

аптечку первой помощи.

На посту ТО пожарных автомобилей запрещается:

загромождать ворота, тамбуры, проходы к пожарным кранам и иным водоисточникам, местам расположения пожарного инвентаря и оборудования;

держать открытыми заливные горловины топливных баков автомобиля;

мыть детали ЛВЖ и ГЖ;

держать легковоспламеняющиеся и горючие вещества в количествах, превышающих сменную потребность;

хранить легковоспламеняющиеся и горючие вещества в неметаллической посуде без плотно закрывающихся крышек;

заправлять пожарные автомобили топливом, а также ремонтировать пожарные автомобили при просачивании топлива из бака без предварительного его слива.

3.2 Пожарная безопасность

Пожарная безопасность (далее - ПБ) - состояние объекта, при котором регламентируемой вероятностью исключается возможность возникновения и распространения пожара, влияние его опасных факторов на людей, а также обеспечивается защита материальных ценностей.

Для обеспечения ПБ для всех производственных и складских помещений должны быть определены: категория взрыво и пожарной опасности, а также класс зоны по ПУЭ, которые надо обозначить на дверях помещений.

Огнестойкость зданий не должна быть ниже 2 СО. Следующие помещения должны иметь выход наружу:

·кузнечная, термический, сварочный цех (при Sпом > 100 м2);

·для зарядки аккумуляторов (при Sпом > 25 м2 );

·склады ГСМ и обтирочных материалов (при Sпом > 50 м2 );

·склады ЛВЖ, ацетилена, генераторные, малярные.

На предприятии и в цехах оборудуются специально оборудованные помещения для курения. Во всех местах, где курение не разрешается, вывешиваются таблички с четкими надписями: «Курить категорически запрещено».

Все помещения согласно норм положенности должны быть обеспечены средствами пожаротушения.

Устройства электрооборудования в помещениях должно соответствовать классу взрывопожарной - опасной зоны, условиям окружающей среды согласно ПУЭ.

При проведении ТО-2 и ремонта ПА необходимо выполнять следующие пожарные мероприятия:

пролитые ГСМ немедленно засыпать песком, опилками и удалить смесь из помещения;

использовать переносные и осветительные фонари с напряжением от 12 до 24 В с защитной сеткой;

склады ГСМ оборудовать сигнализаторами с выводами на звуковую и пожарную сигнализацию.

Заключение

Целью данного курсового проекта являлось проектирование пожарной части технической службы для данного гарнизона ПО.

Был произведен анализ децентрализованной и централизованной системы хранения и учета рукавов. Показаны преимущества и недостатки каждой.

Основной упор делался на организацию и проведение ТО и ремонта ПА гарнизона ПА, что является гарантией и основой безупречного функционирования пожарной техники в гарнизоне и всего гарнизона в целом.

Без ТО и ремонта, соответственно без пожарного отряда (части) ТС невозможно качественное эксплуатирование пожарной техники и успешной борьбы с пожарами.

В настоящее время для более эффективного ТО и ремонта пожарной техники (в частности ПА) разрабатываются различные технические и технологические новинки и процессы, что позволяет за более короткое время и более качественно решать проблемы по эксплуатации, ТО и ремонту пожарной техники.

Таким образом, данная курсовая работа достаточно ясно позволяет ознакомиться с основными элементами проектирования пожарной части ТС, а также схемы построения базы по обслуживанию и ремонту пожарных рукавов для данного гарнизона ПО.

Литература

1.Методические указания к курсовому проектированию по пожарной технике. Под редакцией кандидата технических наук, доцента Иванова А.Ф. М.,2010.

.Приказ №34 МВД России «Об утверждении наставления по технической службе Государственной противопожарной службы МВД России». Москва 2007.

3.Приказ №14 МВД СССР от 14.01.87 г. «ОБ утверждении положения о пожарных отрядах (частях) ТС пожарной охраны».

.А.Ф. Иванов и др. «Пожарная техника», часть 1, «Пожарно-техническое оборудование», Москва стройиздат, 2008.

.А.Ф. Иванов и др. «Пожарная техника», часть 2, «Пожарные автомобили», Москва стройиздат, 2009.

.М.Д. Безбородько «Пожарная техника»,Москва, ВИПТШ МВД СССР,1989г.

Приложения

Приложение 1

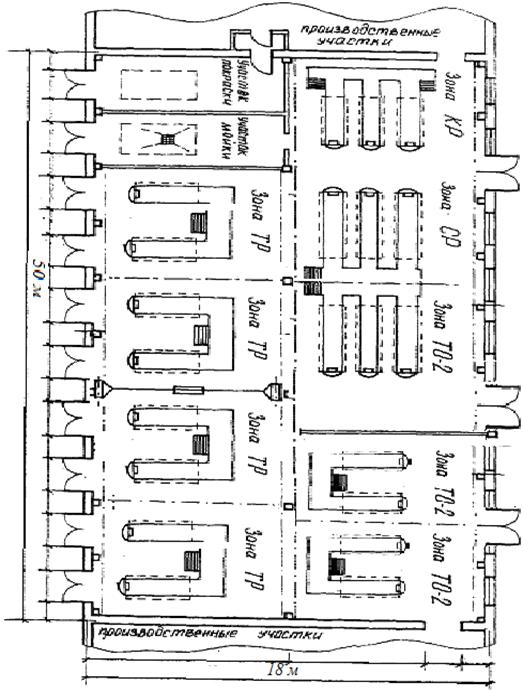

Планировка основной зоны производственного корпуса

Приложение 2

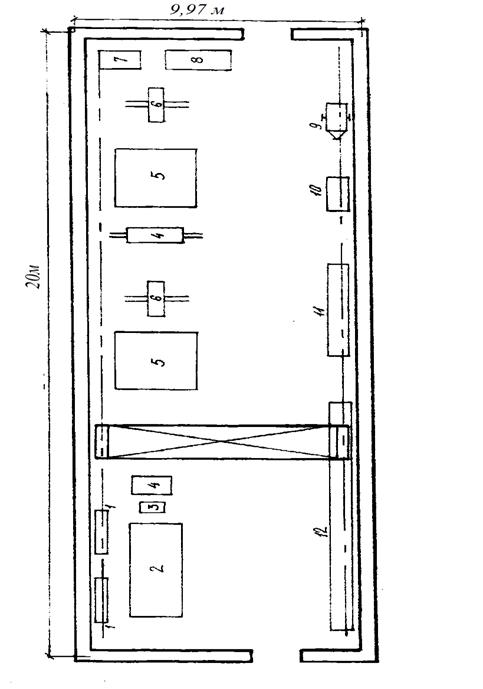

Планировка центральной рукавной базы

Планировка центральной рукавной базы: 1 - шкаф сушильный; 2 - ванна отмочки; 3 - рукавомоечная машина; 4 - шпулька; 5 - барабан (лист); 6 - намоточная машина; 7 - приямок; 8 - насосная установка; 9 - тележка; 10 - вакуум-насос; 11 - стенд; 12 - стеллаж; 13 - кран мостовой.
