ковочных вальцах) в качестве аккумуляторов применяют маховики.
Импульсные машины и статы - это машины, в
которых преодоление сопротивления деформированию осуществляется непосредственно средой, передающей энергию. В импульсных машинах в качестве аккумулятора энергии используются непосредственно энергоносители (взрывчатое вещество, горючий газ и другие), а передающей средой служит воздух, газ, жидкость, твердое тело, непосредственно воздействующие на деформируемый материал в очень короткие промежутки времени. Главным параметром этих машин является энергия импульса. В статах воздействие осуществляется длительное время и с малыми (ползучими) скоростями, а средой, передающей энергию, является жидкость, газ и т.п. Главные параметры - давление среды, воздействующей на деформируемое тело, и площадь рабочей камеры. Аккумуляторы в этих машинах, как правило, не применяются.
3.2. Классификация кривошипно-шатунных прессов общего назначения
На рис. 3.1 приведена классификация кривошипных прессов общего назначения или, как их еще называют, универсальных прессов. В зависимости от конструктивного оформления станины различают закрытые и открытые прессы.
Воткрытых прессах станина имеет С-образную форму, штамповое пространство имеет доступ с трех сторон
ипоэтому удобно для обслуживания. Однако несимметричное нагружение станины вызывает ее значительные деформации и возникновение перекосов штампа.
Взакрытых прессах применяют станину в виде симметричной рамы, что обеспечивает снижение
деформаций и при центральной нагрузке исключает перекосы.
К р и в о ш и п н ы е п р е с с ы о б щ е г о н а з н а ч е н и я
О т к р ы т ы е
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
О д н о с т о е ч н н ы е |
|
|
Д в у х с т о е ч н ы е |
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
С н е п о - |
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
||||
д в и ж н ы м |
|
|
|
|
Н а к л о - |
|
|
|||||||
с т о л о м |
|
|
|
|
н я е м ы е |
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
С п е р е - |
|
|
|
|
|
Н е н а к л о - |
||||
|
|
|
|
д в и ж н ы м |
|
|
|
|
|
|
н я е м ы е |
|||
|
|
|
|
с т о л о м |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
З а к р ы т ы е
|
|
|
|
|
О д н о к р и - |
|
Д в у х к р и - |
||
в о ш и п н ы е |
|
в о ш и п н ы е |
||
|
|
|
|
|
|
|
|
|
|
Р а с п о л о ж е н и е |
|
Р а с п о л о ж е н и е |
||
в а л о в - п а р а л - |
|
в а л о в - п е р п е н - |
||
л е л ь н о е ф р о н т у |
|
д и к у л я р н о е к |
||
п р е с с а |
|
ф р о н т у п р е с с а |
||
|
|
|
|
|
Рис. 3.1. Классификация кривошипно-шатунных прессов общего назначения
В основе работы двух- и четырехкривошипных прессов лежат те же процессы, что и в однокривошипных прессах. Увеличение же числа кривошипных механизмов приводит к увеличению габаритных размеров штампового пространства и пресса в целом.
3.3. Области применения и устройство кривошипных прессов
На кривошипных прессах общего назначения выполняют операции вырубки и пробивки, неглубокой вытяжки, гибки и обрезки и другие технологические процессы холодной и горячей штамповки, не требующие применения специализированного оборудования. Они также
предназначены для использования в составе робототехнических комплексов.
Однокривошипные прессы предназначены для выполнения различных операций холодной штамповки: вырубки, гибки, неглубокой вытяжки, пробивки и других операций холодной штамповки, а также для обрезки облоя после горячей штамповки.
Таблица 3.1 Параметры однокривошипных прессов
Наименование |
|
Тип пресса |
|
|
параметра |
КБ2030 |
К2114 |
|
К2232 |
Номинальное усилие, тс |
100 |
2,5 |
|
160 |
Ход ползуна, мм |
25 - 130 |
4 - 30 |
|
160 |
Число ходов ползуна |
80 |
200 - 400 |
|
37 |
в минуту |
|
|
|
|
Электродвигатель: |
|
|
|
|
тип |
АС61 - 4 |
АОЛ22- 4 |
АС62 - 6 |
|
мощность, кВт |
10 |
0,4 |
|
10 |
число оборотов в минуту |
1350 |
1400 |
|
870 |
Вес пресса, т |
6,645 |
0,4 |
|
13,055 |
Примерно 90 % всего парка кривошипных машин составляют кривошипные прессы общего назначения, из них до 80 % составляют открытые прессы, как сравнительно простые и удобные в эксплуатации.
Устройство КШМ
Структура современного пресса достаточна сложна: машина насчитывает более десяти узлов и несколько сот деталей. Наряду с обычными для каждой машины узлами - двигателем, передаточными механизмами (приводом) и исполнительным механизмом в прессе имеются узлы для управления, наладки, контроля и обеспечения безопасности обслуживающего персонала, а также вспомогательные узлы,
расширяющие технологические возможности пресса или улучшающие условия работы деталей других ответственных узлов.
В кривошипных машинах (прессах) рабочий орган - ползун перемещает обрабатывающий инструмент - штамп. Ведомым звеном исполнительного механизма является ползун, а начальным, ведущим звеном - кривошип (в редких случаях кулачок).
Исполнительный механизм, преобразующий вращательное движение кривошипа в возвратно- поступательное движение ползуна, состоит из одного или нескольких звеньев, связанных вращательными или поступательными кинематическими парами.
Привод пресса - одноступенчатый от электродвигателя через клиноременную передачу, на маховик, находящийся на эксцентриковом валу. Муфта - фрикционная однодисковая с пневматическим включением, сблокированная с ленточным тормозом.

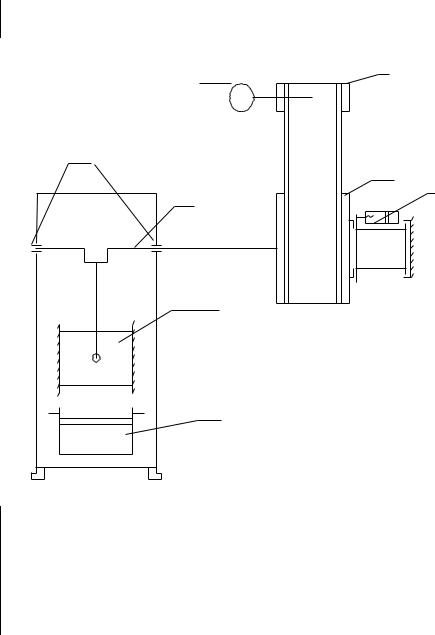

На рис. 3.2 показана упрощенная кинематическая схема однокривошипного пресса КБ2030.
Электрический двигатель 1 вращает шкив 2 клиноременной передачи. Далее вращение передается на маховик 3, посаженный на эксцентриковый вал 4. С эксцентриковым валом соединен ползун 5, посредством шатуна 8. Для уменьшения трения вал закреплен в подшипниках 7.
3.4. Технологический процесс и установки прессования
Прессование - это один из способов обработки металлов давлением, заключающийся в выдавливании металла из замкнутой области приемника (контейнера) через отверстие матрицы, соответствующее сечению выдавливаемого профиля.
Заготовка 2 (рис. 3.3а или 3.3б), в холодном или горячем состоянии, помещенная в контейнер 1,
выдавливается пуансоном 4 через отверстие матрицы 3, образуя изделие 5. Исходной
2
1 x
7
3
9
4
5
6
Рис. 3.2. Упрощенная кинематическая схема однокривошипного пресса КБ2030:
1 - электродвигатель; 2 - шкив; 3 - маховик; 4 - вал эксцентриковый; 5 - ползун; 6 - пневматическая подушка; 7 - подшипник; 8 - шатун; 9 - муфта.
