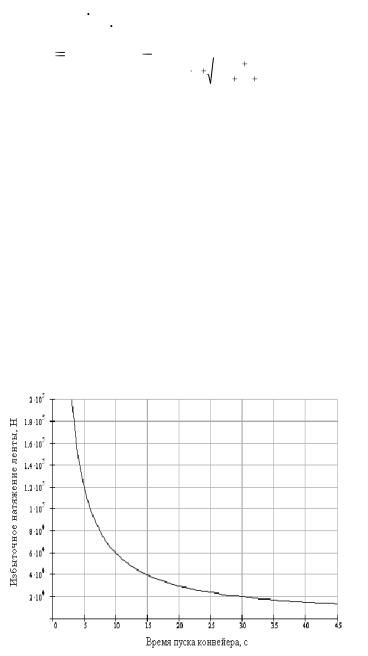

Рис. 2.32. Зависимость избыточного динамического натяжения от времени пуска конвейера

ты, если прочность еѐ выбрана без учета характеристик применяемого привода конвейера или его тормозного устройства. Применение современных и дорогостоящих систем привода, обеспечивающих плавность пуска, уменьшает динамическое натяжение ленты, повышая безопасность эксплуатации ленты и срок ее службы. Кроме того, оказывается возможным применить на конвейере ленту с меньшей продольной прочностью.

Волновые процессы, возникающие в ленте при пуске и торможении конвейера, существенно увеличивают динамические нагрузки. Важнейшим параметром волнового процесса является скорость распространения продольной упругой волны /20/.

Основные затруднения при расчете скорости распространения волн в конвейерной ленте связаны со следующими основными факторами:

-продольная жесткость конвейерной ленты определяется не только продольными упругими деформациями, но также формой и величиной провеса между роликоопорами, и нелинейно зависит от натяжения ленты;

-лента обладает значительным внутренним трением, является упруговязким телом и еѐ механические свойства зависят от скорости нагружения. Продольная жесткость ленты при прохождении упругих волн определяется также крутизной фронта волн; скорость волны в общем случае определяется не только упругими, но и вязкими характеристиками ленты, а их значения, как правило, известны весьма приближенно;

-при вовлечении в движение неподвижной ленты часть энергии прямой пусковой волны расходуется на преодоление сил трения в роликоопорах. В результате чего скорость распространения прямой волны снижается, и ее величина определяется предпусковой диаграммой натяжения контура ленты и постоянно изменяющимся ускорением на фронте волны.

Условная продольная жесткость ленты, связанная с выбором провеса, определяется по формуле (2.64) /20/

где Eпр –условная продольная жесткость ленты,

S – натяжение ленты, Н,

qГ – линейная сила тяжести насыпного груза, Н/м, qЛ – линейная сила тяжести ленты, Н/м,

iРВ – расстояние между роликоопорами ветви, м.

Условная продольная жесткость ленты находится для рабочей холостой ветвей.

Агрегатная жесткость ленты рассчитывается по (2.65)

где E = k·Eт ·F – жесткость тросовой ленты, Н/м;

k = 0,75 – коэффициент, учитывающий неравномерную вытяжку тросов;

Ет = 0,8 1010 – модуль упругости тросов на растяжение, Н/м,

F – суммарная площадь сечения тросов, м2;

Eпр –условная продольная жесткость ленты, Н/м.

Скорость распространения волны в ленте, отождествленной с однородным абсолютно упругим стержнем, без учета потерь энергии на изменение сил внешнего трения определится по (2.66).

По формуле (2.67) определяют приведенную массу тягового органа для рабочей и холостой ветви и скорость распространения упругой волны в ленте для обеих ветвей конвейера.

Анализируя формулы (2.64), (2.65), (2.66) можно сделать вывод, что скорость распространения волны в ленте зависит от загрузки конвейера и натяжения тягового органа. Выведем зависимость скорости распространения волны в ленте ее от натяжения с помощью формул

(2.65), (2.66), (2.67).

распространения волн (S=33300 Н), что приводит к потере устойчивости движения ленты.

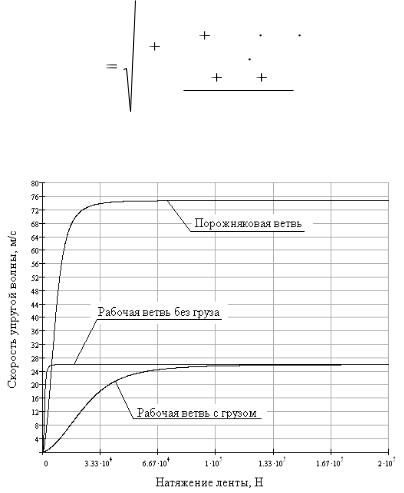

По зависимостям, аналогичным приведенным на рис. 2.33, можно определить скорости распространения волны для обеих ветвей при пуске без загрузки. Например, для приведенных графиков:

с1 = 26 м/с – скорость распространения волны на рабочей ветви,

с2 = 73,9 м/с – скорость распространения волны на порожней ветви.

При податливом натяжном устройстве (Sсб = const), установленном у привода, после приложения к приводному барабану избыточного момента по грузовой ветви ленты будет

распространяться упругая волна растяжения. Деформации растяжения ленты компенсируются податливым натяжным устройством. Достигнув границы грузовой и порожняковой ветвей, волна растяжения частично преломится и перейдет на порожняковую ветвь, а частично отразиться и ее фронт будет распространяться по грузовой ветви к точке набегания. Преломленная волна, направляясь по порожняковой ветви, достигнет натяжного устройства и, отразившись от него, начнет распространяться в противоположном направлении. Таким образом, упругая волна в ленте демпфируется через время (с)

где L – длина конвейера, м.

Таким образом, расчет волновых процессов в ленте показывает, что скорость распространения упругой волны в ленте зависит как от
