УДК 621.9

И.В. Чепрасов, А.Н. Лукин, Л.Н. Никитин

МОБИЛЬНАЯ ЛОГОПЕРИОДИЧЕСКАЯ АНТЕННА

Рассматривается конструкция и принцип работы мобильной логопериодической антенны

Разработанная мобильная логопериодическая антенна (ЛПА) предназначена для приема и передачи радиосигналов при работе в составе мобильных радиотехнических комплексов связи на стоянке в диапазоне частот от 30 до 80 МГц.

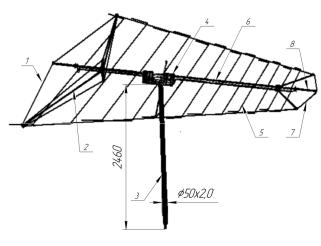

Внешний вид антенны представлен на рисунке.

Внешний вид мобильной ЛПА

Основными элементами конструкции является излучатель и мачта. Излучатель состоит из двенадцати симметричных проволочных вибраторов (поз. 5), подключенных к собирательной линии питания (поз. 6), представляющей собой две параллельные алюминиевые трубы диаметром 24х1,5 мм. Вибраторы выполнены из гибкого особо прочного диэлектрического троса с проводящей оплёткой.

Внутри одной из труб (траверсы) собирательной линии

117

проложен кабель РК75-7-22 для возбуждения диполей антенны, подключаемых к линии через резьбовые контакты, выполненные конической, неразъемной резьбой.

Для удобства транспортировки и сокращения времени развёртывания – свёртывания, конструкция антенны выполнена складывающейся и неразборной.

Мачта (поз. 3), выполненная из дюралюминиевой трубы диаметром 50х2,0 мм.

Для установки на мобильную телескопическую мачту, антенна снабжена специальным дюралюминиевым основанием размерами 514х180 мм (поз. 4), на котором расположен быстросъемный замок. Для фиксации положения излучателей к торцам откидных опор (поз. 2, 8) спереди и сзади антенны прикрепляются реп-шнуры (поз. 1, 7), удерживающие излучатели в заданном положении с помощью закреплённых на них бобышек.

По принципу действия антенна является направленной. Направление преимущественного излучения – в сторону более коротких вибраторов. Антенна имеет возможность работать в двух режимах: горизонтальной и вертикальной поляризации. Эта возможность осуществляется применением поворотного механизма, который позволяет переводить полотно излучателей на 90 градусов. При горизонтальной поляризации диаграмма направленности в горизонтальной плоскости имеет ширину 30О- 60О, в вертикальной – 90О-120О.

Наиболее близким аналогом по данной теме является логопериодическая антенна DLP-11Lфирмы Titanex [1].

Антенна имеет массу 11 кг, длину питающей линии (бума) 6м, максимальную длину излучающего элемента 10,3м при общем числе диполей 12 и коэффициентом стоячей волны на входе питающего разъема менее 2.

По сравнению с аналогом прототип антенной системы имеет лучшие показатели мобильности (меньшая масса), позволяющие использовать его в мобильных радиотехнических комплексах, однако процедура предварительной сборки антенны на земле также существенно увеличивает время приведения антенны в рабочее состояние и осложняет процесс подъема ее на мачту.

Для устранения приведенных выше недостатков вводится механизм развертывания – свертывания антенны, состоящий

118

из четырех легко - регулируемых диэлектрических натяжителей. Регулировка степени натяжения производится на заводе – изготовителе, что позволяет сильно сократить количество подготовительных к эксплуатации мероприятий.

Ключевым моментом конструкции является применение гибких диполей, что и дает возможность осуществить многократное сворачивание антенны.

Применение описанного механизма развертывания – свертывания излучателей антенны, в сочетании с гибкой конструкцией самих излучателей, позволяет организовать процесс снятия (установки) и свертывания (развертывания) антенны на мобильной телескопической мачте без разборки (сборки) антенны на составные части за время от 3-х до 10 минут, в зависимости от подготовки персонала обслуживающего данную антенну, что существенно меньше значений времени развертывания прототипа антенны достигающих 20-30 минут. Типичной ситуацией является установка антенны на верхней секции мачты с крыши аппаратной машины, при этом антенна развертывается в горизонтальном положении, а при подъеме мачты в штатное положение она может быть переведена, при необходимости, в вертикальное.Таким образом, технические преимущества предлагаемого решения, достаточно очевидны и не требуют дополнительных пояснений.

Предлагаемый механизм и сама антенна в целом достаточно просты и могут быть реализованы в производстве на любом радиотехническом предприятии с использованием недефицитных материалов.

В заключение следует отметить, что данное изделие было разработано с применением методов ТРИЗ, и специализированного алгоритма решения изобретательских задач АРИЗ-85б (метод замены жестких связей объектов системы на гибкие).

Литература

1. Электронный каталог Titanex. – Электрон.дан. –

Режим доступа: www.titanex.de
