УДК 621.9

И.В. Чепрасов, А.Н. Лукин, Л.Н. Никитин

ЗВУКОВОЙ МИКШЕРНЫЙ ПУЛЬТ ДЛЯ ДОМАШНЕЙ СТУДИИ ЗВУКОЗАПИСИ

Рассматривается конструкция микшерного пульта для домашней студии звукозаписи

Многие музыканты рано или поздно начинают задумываться о записи в студии. После покупки профессиональной звуковой стерео карты многие сталкиваются с проблемой коммутации звукового тракта.

В данной статье описывается прибор представляющий функционально законченное изделие, которое облегчает работу в домашней студии звукозаписи и решает проблемы коммутации.

Из неудобств, с которыми сталкивается большинство пользователей, можно отнести нехватку входных разъемов для дополнительных источников звука; неудобство смены дополнительных источников звука, если звуковая карта подключается в PCI слот; далеко не все звуковые карты имеют фантомное питание для конденсаторных микрофонов. А также в отличие от микшерского пульта, звуковую карту нельзя использовать без ПЭВМ.

Современные микшерские пульты имеют в своем комплекте процессор эффектов. Но при такой относительно дешевой стоимости микшера, ожидать от процессора высокого качества бессмысленно. Встроенный процессор иной раз выдает совершенно немыслимые обработки. Для обработки сигнала эффектами лучше использовать звуковую карту, и производить обработку на ПЭВМ.

Разработанный микшерский пульт является удобным вспомогательным устройством для решения коммутационных задач, которое обеспечивает необходимую маршрутизацию и студийный мониторинг. Микшер имеет 6 каналов, из них 2 микрофонных канала и 4 линейных. Такое количество каналов явля-

112

ется оптимальным для домашней студии.

Одним из больших плюсов, который добавляет удобства в работе с микшером, является управление каналами по громкости с помощью фейдеров (регулятор уровня сигнала движкового типа), что дает возможность визуально видеть какой канал задействован. Индикатор уровня сигнала состоит из 24 светодиодов, что позволяет следить за уровнем в диапазоне от -30 дБ до +20 дБ.

Звуковой сигнал подается на любой из шести входов микшерского пульта и усиливается предварительным усилителем. Микрофонные каналы имеют балансный предварительный усилитель, предназначенный для снижения уровня помех. Для этого используются симметричные кабели и микрофонные разъемы типа XLR. Смысл симметричных линий в том, что они подавляют шумы, и делают это очень хорошо. Любой отрезок провода является антенной, принимающее хаотическое электромагнитное излучение. Выходной сигнал большинства микрофонов очень слаб, поэтому даже незначительные помехи для них будут относительно серьезными, а после прохождения предварительного усилителя микшера усилятся до опасной степени. В балансном предварительном усилителе фаза одного сигнала реверсируется на приемном конце линии, а другого остается неизменной. В результате этого звуковые сигналы становятся синфазными, а накладываемые помехи рассинхронизируются по фазе и поглощаются.

Высокие параметры предварительного усилителя достигаются за счет применения высококачественных малошумящих транзисторов 2N4401 и BC640 и малошумящих операционных усилителей NJM4580.

Микрофонные входы имеют возможность подключения конденсаторных микрофонов, для которых предусмотрена подача стабилизированного фантомного питания +48В.

Каждый канал микшера имеет трехполосный эквалайзер с глубиной регулировок ±15 дБ. Регуляторам НЧ, СЧ и ВЧ соответствуют частоты: 80 Гц, 2,5 кГц и 12 кГц. Когда входной сигнал достигает уровня на 3 дБ ниже уровня перегрузки, срабатывает индикатор пикового значения.

Помимо четырех линейных входов образующих стереопары, есть линейный стерео вход, который не подвергается ча-

113

стотной коррекции и не имеет ручек регулировки. Этот разъем предназначен для подключения звукового стерео источника (например СD-плеера).

Еще одним достоинством разработанного микшера является несвойственное другим моделям подобного класса, присутствие кнопок индивидуального прослушивания любого из каналов.

Вмикшере имеются главный выход, выход на мониторы,

инаушники, а также присутствует цепь разрыва «посыл/ возврат», предназначенная для подключения какого-либо внешнего эффекта в цепь разрыва. С помощью соответствующих ручек регулировки по отдельной шине происходит подмешивание сигнала обработанного эффектом к основному сигналу.

Конструкция звукового микшера представлена на рисунке. На передней панели микшера (рисунок а)) располагаются все органы управления, за исключением разъема и выключателя питания, которые в свою очередь располагаются на задней стенке корпуса (рисунок в)).

Все разъемы, предназначенные для коммутации звукового тракта, располагаются в верхней части микшера. В средней части находятся органы управления частотной коррекцией, панорамы, и уровня сигнала подаваемого на внешний эффект. Также в средней части передней панели микшера находится индикатор уровня сигнала. В нижней части микшера располагаются регуляторы уровня сигнала, и кнопки индивидуального прослушивания каждого канала.

114

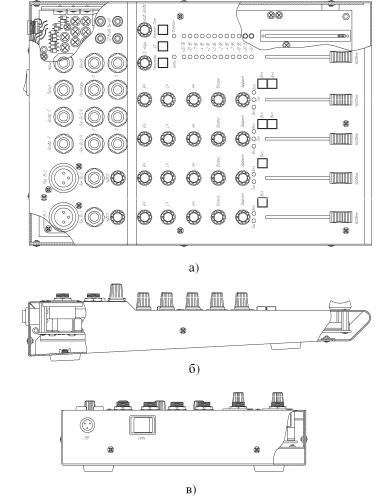

а) вид сверху; б) вид с боку; в) вид сзади.

Внешний вид звукового микшерского пульта

Конструктивно корпус микшера состоит из основания и крышки. Для обеспечения достаточной защиты от механических воздействий, корпус устройства изготавливается из алюминиевого сплава Д16 толщиной 1 мм методом гибки. Металлический
