величине, необходимо переключать предел измерений, это значительно увеличивает время измерений. Так же функция автоматического выбора предела полезна с точки зрения надёжности прибора, поскольку исключает применение переключающих механизмов, которые очень часто выходят из строя.

Допускается работа в условиях:

- температура окружающей среды от плюс 1 С до плюс

40 С;

-пониженного атмосферного давления до 8,4 104 Па (до

630 мм. рт. ст.);

-относительной влажности 80 % при 25 ºС.

Технические данные мультиметра приведены в таблице. В мультиметре обеспечивается контроль заряда батареи.

При разрядке аккумулятора загорается сегмент D4 ЖКиндикатора.

К достоинствам разрабатываемой конструкции так же можно отнести наличие поворотного механизма индикатора. Это увеличивает ряд эргономических показателей, в том числе угол обзора.

В устройстве в качестве источника питания используется аккумуляторная батарея, типа «Крона». Предусмотрена подзарядка аккумулятора путём подключения внешнего источника напряжением 12В к специальному разъёму прибора.

Особое внимание при конструировании мультиметра

81

уделено выбору элементной базы. Выбраны элементы для монтажа по SMT технологии. В частности пришлось отказаться от использования отечественной микросхемы – аналого-цифрового преобразователя КР572ПВ5А в DIP корпусе. Эта микросхема была заменена на аналог производства фирмы Intersil – ICL7106CM44Z в MQFP (Metric Quad Flatpack Packages) корпу-

се. Так же подобраны аналоги отечественным микросхемам простой логики фирмы Texas Instruments.

Вместо отечественных выводных резисторов используются резисторы поверхностного монтажа производства фирмы

Yageo Phycomp.

Используются керамические конденсаторы производства фирмы Kemet.

Диоды, транзисторы, стабилитроны также заменены на smd аналоги.

Механически нагруженные элементы – разъём для подзарядки, переключатели монтируются в отверстие. Это позволяет увеличить механическую стойкость этих элементов.

В общем применение технологии поверхностного монтажа позволяет автоматизировать производство, что удешевляет производство при массовом и крупносерийном производстве прибора. Помимо этого размеры конструкции существенно уменьшаются, что играет немаловажную роль в условиях глобальной миниатюризации приборов бытового назначения [2].

Разработана специальная конструкция крепления модулей внутри корпуса. При этом не используются дополнительные крепёжные детали – винты, гайки. Фиксация отдельных частей корпуса производится за счёт предусмотренных защёлкивающихся частей. Это упрощает процесс сборки изделия, делает мультиметр ремонтопригодным, снижает массу и габаритные размеры.

Конструкция мультиметра является эргономичной. Прибор прост в использовании и при ремонте. Конструкция выполнена из экологически чистых материалов и не нарушает экологических стандартов.

82

Литература

1 Афонский А.А. Измерительные приборы и массовые электронные измерения. / А. А. Афонский, В. П. Дьяконов - М.:

Солон-Пресс, 2007. - 548 с.

2 Проектирование и технология радиоэлектронных средств: проектирование технологии изготовления изделий РЭС: учеб. пособие / И.Е. Злобина, В.А. Муратов, Л.С. Очнева, А.А. Соболев. Воронеж: ГОУВПО «Воронежский государственный технический университет», 2006. Ч.2. - 283 с.

Воронежский государственный технический университет

83

УДК 621.9

А.Б. Антиликаторов, И.С. Зубцова

ПРИЧИНЫ ИСКАЖЕНИЯ ВИДЕОИЗОБРАЖЕНИЯ НА СТАДИИ МОНТАЖА И ЭКСПЛУАТАЦИИ

Рассматриваются причины искажения видеоизображения и способы борьбы с ними

Как правило, искажения видеоизображения связаны с местом установки видеооборудования и возникают уже на первом этапе пуско-наладочных работ. Например, на крупных объектах с протяженными линиями связи избежать искажений изображения, без применения специальных мер, довольно проблематично. Искажения и помехи проявятся, если при проектировании системы не было уделено должного внимания вопросам электропитания, заземления и экранирования. Существует ряд других причин, при которых искажения возникают практически со100% вероятностью. При этом можно выделить следующие категории источников помех: промышленные установки и кабели питания, трансформаторные подстанции и высоковольтные линии, преобразователи и источники бесперебойного питания, электротранспорт, передающие антенны и многие другие потребители электроэнергии и ряд других.

Одной из причин возникновения помех в системах видеонаблюдения являются "блуждающие" токи заземления.

Рассмотрим механизм образования помехи на системе видеонаблюдения, состоящей из видеокамеры, линии связи на базе коаксиального кабеля и монитора. В подобной системе реализуется несимметричная схема передачи видеосигнала, при этом оплетка кабеля выполняет функции второго проводника для передачи видеосигнала и, одновременно, высокочастотного экрана. Кроме того в рассматриваемой системе по оплетке кабеля будут протекать еще и "блуждающие" токи. Причина их возникновения в наличии потенциалов между разнесенными при-

84

борами самой системы. В рассматриваем случае видеокамера и монитор могут не иметь прямого электрического контакта с землей. Соединение происходит через емкости своих блоков питания. В результате практически в любой видеосистеме образуется как минимум один "паразитный" контур заземления, и при этом в цепи видеосигнала начинают протекать токи от различного промышленного оборудования. Такие контуры заземления образуются как между удаленной камерой и приемным оборудованием, так и между несколькими разнесенными камерами, как показано на рис 1.

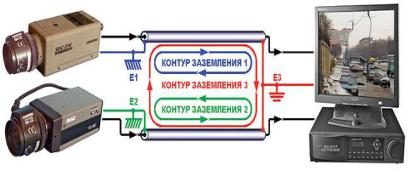

Рис. 1. Возникновение контуров заземления

Врезультате взаимодействующих промышленных токов

свидеосигналом на изображении возникают темные движущиеся тени, искажения, а также нарушается синхронизация, влекущая изменения геометрических размеров изображения.

Необходимо отметить, что разница потенциалов между точками заземления видеокамеры и приемного оборудования на объекте может достигать десятков и даже сотен вольт уже на протяжении 300-500 м. С увеличением дистанции передачи изображения и уменьшением уровня видеосигнала влияние контуров заземления становится еще заметнее.

Для устранения рассмотренной проблемы возможен ряд некоторых технических мероприятий. Во-первых, используются видеокамеры с изоляцией корпуса и разъемов от заземленного
