В ПП работает одна бригада из 3 групп для обработки всех разборочных поездов прибывающих с А Б В Г. В ПОП1- 1 бригада из 4 групп для обработки поездов своего формирования и транзитных на А и Г. В ПОП2- 1 бригада из 5 групп для обработки поездов своего формирования и транзитных на А и В.

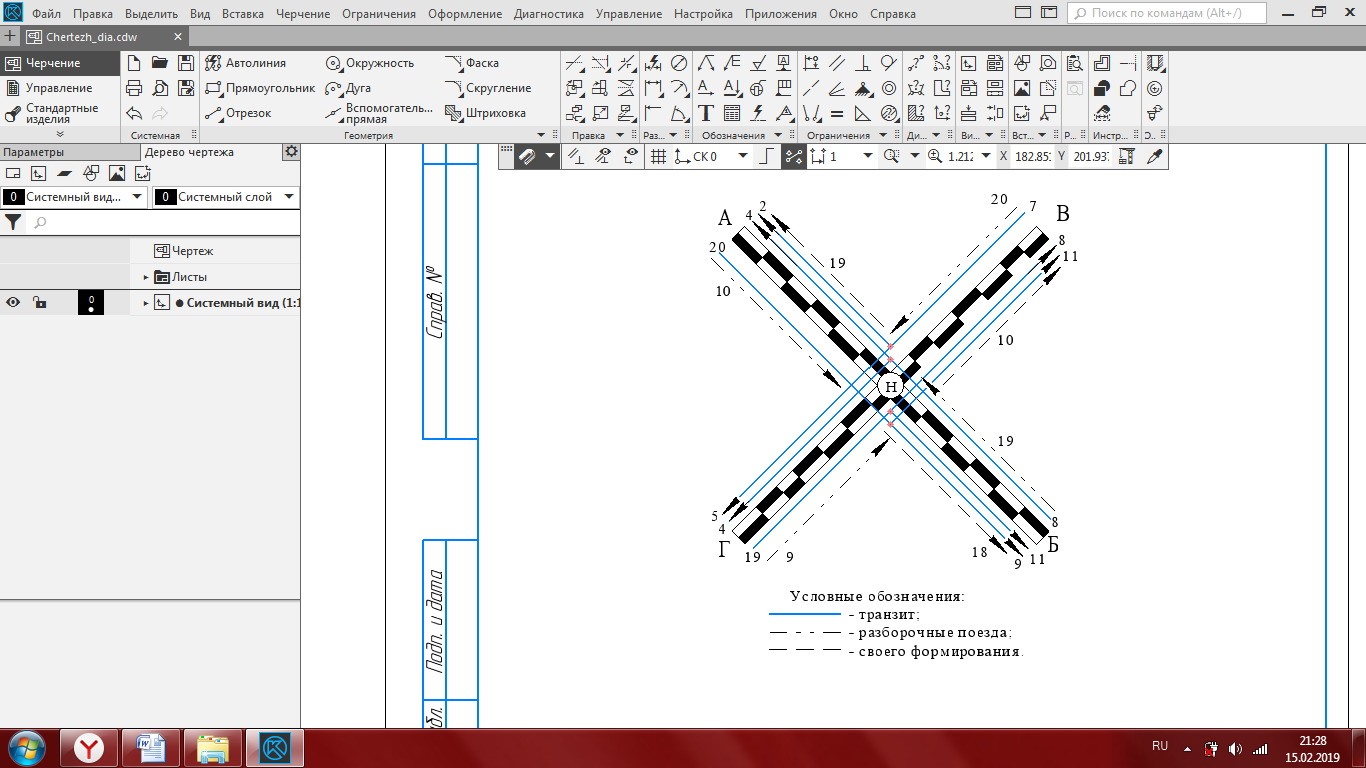

Рисунок 1.2 – Диаграмма поездопотоков

На сортировочной горке работает 2 горочных локомотива, выполняющих все операции горочного цикла, на вытяжных путях- 3 маневровых локомотива. Они выполняют операции по окончанию

формирования составов различных категорий и осуществляет перестановку составов в соответствующий ПОП. при этом локомотивы за вытяжками не закреплены.

Таким образом, на станцию прибывает 112 поездов и отправляется 113. В разборку поступает 58 поездов, пропускается транзитом 54 поезда и формируется 59. На станцию прибывает 125 локомотивов, из них 112 с поездами, 13 резервом и отправляется 125, из них 113 с поездами и 12 резервом.

1.2 Обоснование числа и специализации технологических линий станции

В ПП одна технологическая линия (ТЛ), предназначенная для обработки разборочных поездов. Число каналов равно числу бригад в ПП (1).

Следующей технологической линией является сортировочная горка (СГ). При последовательном роспуске составов она является одноканальной линией.

Система формирования (вытяжки и маневровые локомотивы) являются отдельной ТЛ с числом каналов равным числу маневровых локомотивов (3).

В ПОП1 – одна технологическая линия, предназначенная для обслуживания поездов своего формирования на А и Г и транзитных с Б и В на А и Г. Количество каналов равно числу бригад (2).

В ПОП2 – одна технологическая линия, предназначенная для обслуживания поездов своего формирования на Б и В и транзитных с А и Г на Б и В. Количество каналов равно числу бригад (2).

В системе обеспечения составов локомотивами и локомотивными бригадами (СОСЛИБ) число технологических линий по депо приписки локомотивов равно двум (Г5, Б3), по локомотивным бригадам - три (Б1, Н, Г3). СОСЛИБ включает в себя два ПТОЛ. На ПТОЛ-1 обслуживаются локомотивы, работающие на участках Н-Б и Н-В. На ПТОЛ-2 – Н-А и Н-Г.

Последней технологической линией являются выходные участки. Число технологических линий равно четырем.

1.3 Определение суточного объема работы технологических линий станции и маневровых параметров сортировочной работы

Суточный объём работы технологических линий, потоки поездов и составов по технологическим линиям чётной системы приведены в приложении Б.

Потоки поездных локомотивов по станции и объемы работы ПТОЛ1 и ПТОЛ2 представлены в приложении В.

Расчет величин маневровых параметров Аг и Бг для определения времени на одну повторную сортировку вагонов с горки представлен в таблице 1.6.

Таблица 1.6 – Расчет маневровых параметров на одну повторную сортировку вагонов с горки

Наименование маневровых параметров

Величина параметров, мин

aг

bг

Холостой заезд с горки в сортировочный парк

1,6

-

Груженый выезд из сортировочного парка на горку

1,5

0,12

Короткий надвиг

0,4

0,024

Роспуск вагонов

-

0,1

Итого

3,5

0,244

Расчет величин маневровых параметров Ав и Бв для определения времени, необходимого на одну перестановку вагонов вытяжке приведено в таблице 1.7.

Таблица 1.7 - Расчет маневровых параметров на одну перестановку вагонов на вытяжке

Наименование маневровых параметров

Число вагонов в маневровом составе

Длина полурейсов,

м

Величина параметров, мин

aв

bв

Холостой рейс с вытяжки на сортировочный путь

-

350

1,21

-

Перестановка вагонов с сортировочного пути на вытяжку

18

350+18∙15= 620

1,56

0,03

Перестановка вагонов с вытяжки на другой сортировочный путь

18

620

1,56

0,03

Холостой рейс с сортировочного пути на вытяжку

-

350

1,21

-

Итого

5,54

0,06

    1. Определение параметров системы обеспечения составов поездными локомотивами и локомотивными бригадами (сослиб)

Число выдач поездных локомотивов рассчитывается по формуле 1.1, явок локомотивных по формуле 1.2.

; (1.1)

, (1.2)

где , – среднесуточное число составов, обеспечиваемых соответственно локомотивами и бригадами при отправлении на данный участок; , – стандартное отклонение числа составов, обеспечиваемых соответственно локомотивами и бригадами при отправлении на данный участок.

Величины и приближенно могут определяться по формулам:

;

.

Расчет числа выдач локомотивов и явок локомотивных бригад (ЛБ), а также процентов дополнительной выдачи локомотивов и бригад сведен в таблицу 1.8.

Процент дополнительных выдач локомотивов и явок бригад на данный участок определяется по формулам 1.3 и 1.4:

; (1.3)

. (1.4)

Таблица 1.8 - Расчет числа выдач локомотивов и явок ЛБ, а также процентов дополнительной выдачи локомотивов и бригад

Выходной участок

Nсл(Nсб), сост

1,5(1,5), сост

Nрез лок(бр)

Nвыд ,лок (Nяв бр)

αлокбр), %

Н-А

25

1,5∙=6,1

5

25+6=31

=20

Н-Г

21

1,5∙=5,6

7

21+7=28

=33,3

Н-Б

38

1,5∙=7,5

-

38+8=46

=19,7

Н-В

29

1,5∙=5,6

-

29+6=35

=19,3

Максимальный уровень локомотивов и ЛБ в технологическом резерве станции (ТРС) устанавливается для каждого депо приписки и принимается равным среднему числу поездов, отправляемых с бригадами и локомотивами соответствующего депо в течении 2-3 часов.

; ; (1.5)

; , (1.6)

где , – среднесуточное число составов, обеспечиваемых соответственно локомотивами и бригадами при отправлении на данный участок; , - среднечасовая интенсивность обеспечения составов локомотивами депо j и бригадами депо k. Расчет Sл, Sб представлен в таблице 1.9.

Таблица 1.9 – Расчет максимального уровня локомотивов и ЛБ

Депо приписки

Участки обслуживания

Количество составов

(), с/ч

Sл, лок (Sб, бр)

Л1 Г5

Н-А, Н-Г

25+21=46

46/24=1,92

2∙1,92=3,844

Л2 Б3

Н-Б, Н-В

38+29=67

67/24=2,79

2∙2,79=5,586

Б1 Н

Н-А, Н-В

25+29=54

54/24=2,25

2∙2,25=4,55

Б2 Б1

Н-Б

38

38/24=1,58

2∙1,58=3,163

Б3 Г3

Н-Г

21

28/24=1,16

2∙1,16=2,323
