Последующие операции аналогичны приведенным выше. В результате получаем (рис. 46):

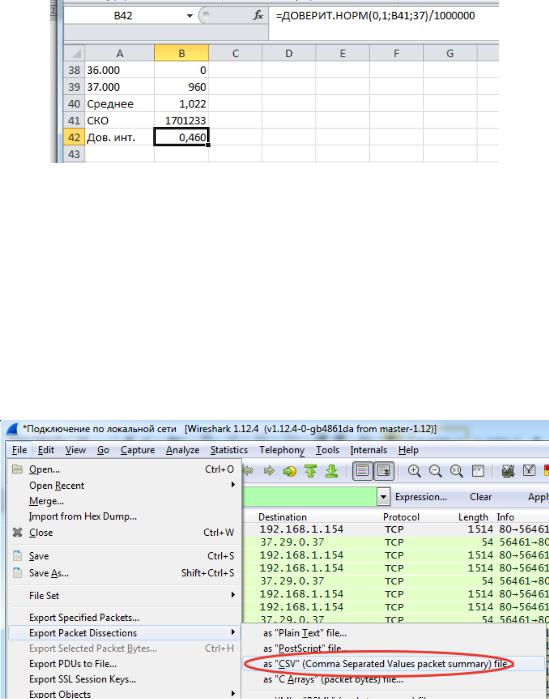

Рис. 46. Вычисление доверительного интервала для интенсивности трафика
Таким образом, результат оценки интенсивности трафика можно записать как:
a 1,00 0,46
Мбит/с.
При доверительной вероятности 0,9.
3. Доверительный интервал для размера пакета
Из основного окна Wireshark сохраняем отфильтрованные пакеты в файл (рис. 47).
Рис. 47. Сохранение данных в текстовый файл
Открываем сохраненный файл из текстового процессора (в данном примере Excel) с использованием мастера импорта, в результате чего получаем таблицу (рис. 48).
71

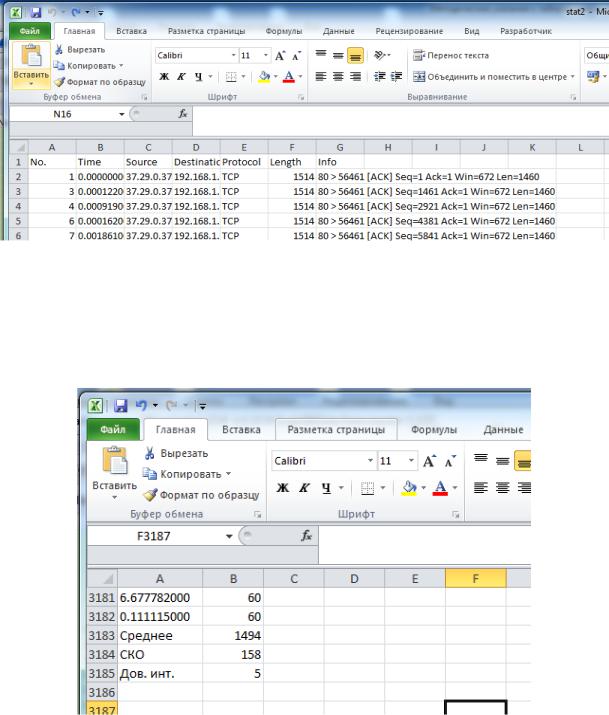

Рис. 48. Результат экспорта данных
Удаляем лишние столбцы, оставляя только «Time» и «Length».
Для столбца «Length» вычисляем среднее значение, СКО и доверительный интервал, как это было сделано ранее (рис. 49).
Рис. 49. Результат оценки
Таким образом, результат оценки среднего размера пакета можно записать как:
L 1494 5 байт.
Как видим, относительная погрешность полученной оценки составляет около 0,3%.
72
Таблица 3
Результаты оценки параметров трафика
№ |
Параметр |
|
Ед. измерения |
Значение |
|
|
|
|
|
1 |
Интенсивность пакетов |
|
пакетов/с |
85 38 |
|
|
|
|
|
2 |
Интенсивность трафика |
|
Мбит/с |
1,00 0,46 |
|
|
|
|
|
3 |
Размер пакета |
|
Байт |
1494 5 |
|
|
|
|
|
|
|
|
|
Таблица 4 |
|
|
Параметры эксперимента |
|
|
|
|
|
|
|
№ |
Параметр |
|
Ед. измерения |
Значение |
|
|
|
|
|
1 |
Продолжительность |
|
с |
37,220 |
|
|
|
|
|
2 |
Число пакетов |
|
шт. |
3181 |
|
|
|
|
|
73
Лабораторная работа 3
АНАЛИЗ ПАРАМЕТРОВ ТРАФИКА СЕТИ ПЕРЕДАЧИ ДАННЫХ
Цель работы и изучаемые вопросы Цель работы: изучение свойств трафика в сети передачи данных,
параметров трафика, характеристик потоков трафика, методов измерений и анализа параметров трафика и качества обслуживания.
Изучаемые вопросы:
1.Трафик сетей передачи данных (услуги связи, особенности трафика различных услуг связи, параметры трафика – интенсивность трафика, интенсивность пакетов, длины пакетов данных).
2.Методы анализа свойств трафика (измерения, план проведения измерений, объем выборки, контроль данных измерений, анализ данных, представление результатов измерений).
3.Потоковые характеристики трафика (распределение числа пакетов данных, распределение интервалов времени между пакетами, распределение длины пакета – методы измерения и анализа).
4.Математические модели трафика (простейший поток, другие виды потоков, самоподобные потоки, понятие фрактального трафика – параметр Херста).
5.Методы анализа качества обслуживания (измерения задержки, коэффициента потерь – методы проведения измерений и анализа результатов).
Подготовка к работе
Изучить теоретический материал из рекомендованной литературы и учебного пособия «Проектирование телекоммуникационных систем и сетей». Раздел «Коммутируемые сети связи. Расчет параметров и анализ трафика» по вопросам, рассматриваемым в работе:
1.Трафик сети передачи данных.
2.Методы анализа свойств трафика.
3.Потоковые характеристики трафика.
4.Математические модели трафика.
5.Методы анализа качества обслуживания.
Задание на самостоятельную работу
1.Выбрать исследуемую услугу согласно заданию (варианту).
2.Изучить основные характеристики и параметры трафика.
3.Изучить основные методы работы с программным обеспечением, используемым в лабораторной работе (Wireshark, табличный процессор).
4.Изучить методы обработки результатов измерений.
74
Содержание отчета
1.Описание модельной сети и условий проведение измерений.
2.Проведение измерений и подготовка данных.
3.Вычисление оценок параметров трафика.
4.Доверительные интервалы для полученных оценок.
5.Результаты оценки параметров трафика.
Контрольные вопросы
1.Понятие трафика.
2.Основные параметры трафика в сети передачи данных.
3.Основные показатели качества обслуживания трафика.
5.Математические модели описания трафика.
5.Методы измерения параметров трафика.
6.Основные виды ошибок.
7.Точечные и интервальные оценки параметров трафика.
8.Доверительный интервал, способы вычисления.
9.Связь между объемом выборки и точностью оценок параметров.
10. Доверительная вероятность, связь с шириной доверительного интервала.
Пример оформления отчета по работе приведен в прил. 3.
