Материал: Парамонов А. И. Математические модели в сетях связи. Часть 1

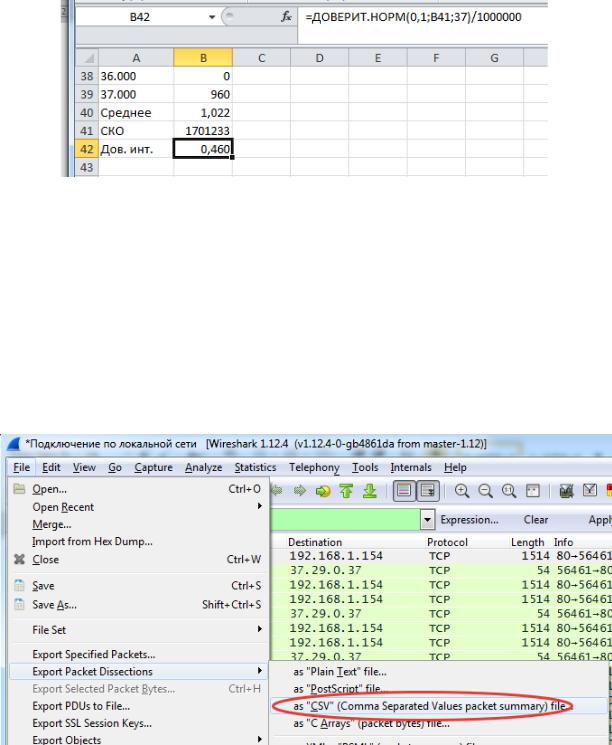

Рис. П3.9. Вычисление доверительного интервала для интенсивности трафика
Таким образом, результат оценки интенсивности трафика можно записать как:
a 1,00 0,46
Мбит/с.
При доверительной вероятности 0,9.
3. Доверительный интервал для размера пакета
Из основного окна Wireshark сохраняем отфильтрованные пакеты в файл (рис. П3.10).
Рис. П3.10. Сохранение данных в текстовый файл
Открываем сохраненный файл из текстового процессора (в данном примере Excel) с использованием мастера импорта, в результате чего получаем таблицу (рис. П3.11).
101

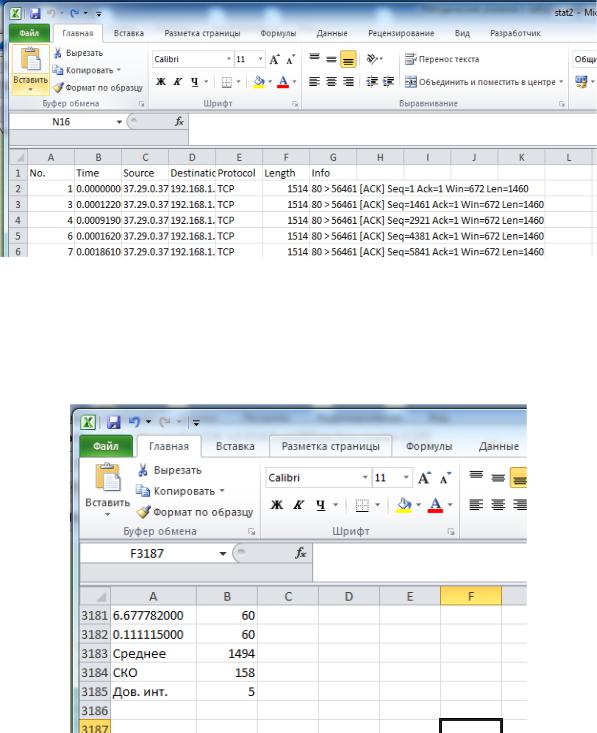

Рис. П3.11. Результат экспорта данных
Удаляем лишние столбцы, оставляя только «Time» и «Length».
Для столбца «Length» вычисляем среднее значение, СКО и доверительный интервал, как это было сделано ранее.
Рис. П3.12. Результат оценки
Таким образом, результат оценки среднего размера пакета можно записать как:
L 1494 5 байт.
Как видим, относительная погрешность полученной оценки составляет около 0,3%.
102
5. Результаты оценки параметров трафика
|
|
|
|
Таблица П3.2 |
|
|
Полученные результаты |
||
|
|
|
|
|
№ |
Параметр |
|
Ед. измерения |
Значение |
|
|
|
|
|
1 |
Интенсивность пакетов |
|
пакетов/с |
85 38 |
|
|
|
|
|
2 |
Интенсивность трафика |
|
Мбит/с |
1,00 0,46 |
|
|
|
|
|
3 |
Размер пакета |
|
байт |
1494 5 |
|
|
|
|
|
|
|
|
|
Таблица П3.3 |
|
Характеристики эксперимента |
|||
|
|
|
|
|
№ |
Параметр |
|
Ед. измерения |
Значение |
|
|
|
|
|
1 |
Продолжительность |
|
с |
37,220 |
|
|
|
|
|
2 |
Число пакетов |
|
шт. |
3181 |
|
|
|
|
|
103
Приложение 4
ВАРИАНТЫ ЗАДАНИЙ НА ЛАБОРАТОРНУЮ РАБОТУ 4
В узел доступа к сети оператора связи включены абоненты, которым предоставляется услуга телефонной связи (VoIP). При предоставлении услуги используется кодек G.711, для связи с узлом оператора используется технология Ethernet.
Параметры кодека:
-скорость кодирования 64 Кбит/с,
-длина пакета данных 200 байт,
-скорость потока в линии Ethernet 85,6 Кбит/с.
Требуется оценить необходимую пропускную способность линии связи между узлом доступа и узлом оператора связи, при которой выполняются требования к качеству обслуживания. При расчете задержки принять модель M/M/1.
|
|
|
|
Таблица П4.1 |
|
|
Исходные данные |
|
|
|
|
|
|
|
№ |
Количество |
Удельная |
Требования к |
Требования к |
варианта |
абонентов |
интенс. |
потерям, % |
задержке, мс |
|
VoIP |
абоненткой |
|
|
|
|
нагрузки, Эрл |
|
|
1 |
1000 |
0,15 |
<0,1 |
<10 |
|
|
|
|
|
2 |
2000 |
0,12 |
<2,0 |
<20 |
|
|
|
|
|
3 |
4000 |
0,10 |
<1,5 |
<15 |
|
|
|
|
|
4 |
4500 |
0,13 |
<3,0 |
<25 |
|
|
|
|
|
5 |
2500 |
0,14 |
<3,5 |
<22 |
|
|
|
|
|
6 |
3000 |
0,08 |
<4,0 |
<24 |
|
|
|
|
|
7 |
7000 |
0,09 |
<2,5 |
<18 |
|
|
|
|
|
8 |
6500 |
0,07 |
<1,5 |
<12 |
|
|
|
|
|
9 |
8000 |
0,05 |
<0,5 |
<28 |
|
|
|
|
|
10 |
7500 |
0,06 |
<0,7 |
<16 |
|
|
|
|
|
104
Пример оформления лабораторной работы 4
Санкт-Петербургский государственный университет телекоммуникаций им. проф. М. А. Бонч-Бруевича
Лабораторная работа 4 по дисциплине
«Математические модели в сетях связи»
Расчет пропускной способности линии связи
(пример отчета по лабораторной работе 4)
Группа:
Студент: Фамилия И.О.
Вариант:
