Продолжение табл. 1.13

Наименование и схема

Размеры, необходимые для монтажного

соединительного элемента



проектирования

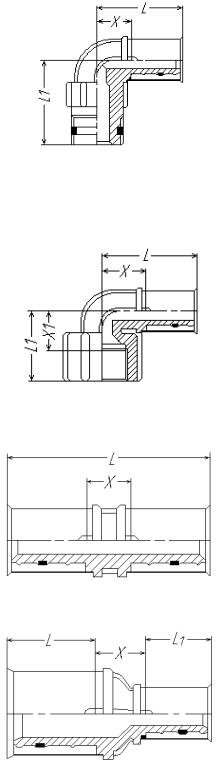

Пресс-угольник 90о

диаметры















с наружной резьбой (НР)

труб, мм и

L, мм



L1, мм



Х, мм



Х1,



дюймы













мм



16х1/2

35



38



14



22



20х3/4

44



45



18



26



25х3/4

48



47



18



28



32х1

58



57



23



34



















Пресс-угольник 90о

диаметры















с внутренней резьбой (ВР)

труб, мм и

L, мм



L1, мм



Х, мм



Х1,



дюймы













мм



16х1/2

40



33



19



18



20х1/2

46



35



19



20



20х3/4

49



38



22



21



25х3/4

53



40



23



23



32х1

64



47



28



28

















Прессмуфта

диаметры

L, мм



Х, мм





труб, мм

















16х16



55



13





20х20



69



16





25х25



78



18





32х32



92



23





40х40

115



26



















Прессмуфта с редукцией

диаметры

L, мм



L1, мм



Х, мм





труб, мм

















20х16

27



21



15





25х16

30



21



17





25х20

30



27



18





32х20

35



27



20





32х25

35



30



20





40х32

45



35



24





















21

Продолжение табл. 1.13

Наименование и схема

Размеры, необходимые для монтажного

соединительного элемента



проектирования





диаметры

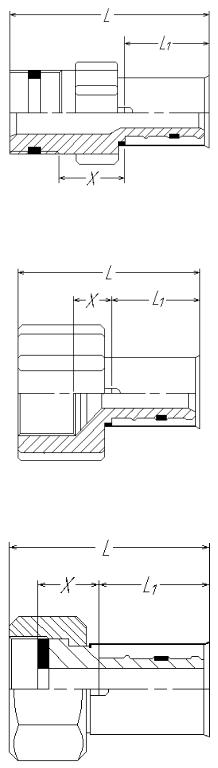

Пресс-муфта с НР

труб, мм и

L, мм

L1, мм



Х, мм



дюймы











16х1/2

51

21



15



20х1/2

57

27



15



20х3/4

62

27



17,5



25х3/4

66

30



18



25х1

72

30



21



32х1

77

35



21



32х1 ¼

83

35



24



40х1 ¼

93

45



24















диаметры









Пресс-муфта с ВР

труб, мм и

L, мм

L1, мм



Х, мм



дюймы











16х1/2

45

21



9



20х1/2

51

27



10



20х3/4

54

27



11



25х3/4

58

30



12



32х1

67

35



13













Пресс-муфта с ВР с накид-

диаметры









ной гайкой

труб, мм и

L, мм

L1, мм



Х, мм



дюймы











16х3/4

47

21



14













22

Окончание табл. 1.13

Наименование и схема

Размеры, необходимые для монтажного

соединительного элемента



проектирования

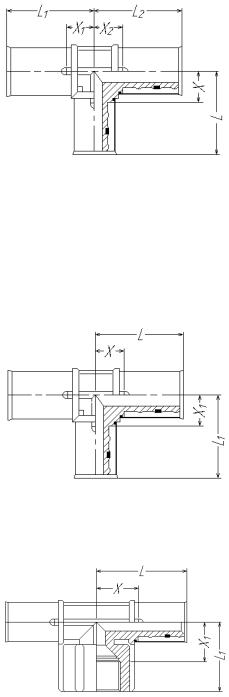

Пресс-тройник с редукцией

диаметры

L,

L1,



L2,



Х,

Х1,

Х2,



труб, мм

мм

мм



мм



мм

мм

мм



20х16х16

35

39



32



14

12

11



20х16х20

35

39



39



14

12

12



20х20х16

41

41



34



14

14

13



25х16х25

37

43



43



16

13

13



25х20х20

43

45



41



17

15

14



25х20х25

43

45



45



16

15

15



32х16х32

41

48



48



20

32

32



32х20х32

47

50



50



20

15

15



32х25х25

51

52



46



21

17

16



32х25х32

51

52



52



21

17

17



40х25х40

55

61



61



25

17

17



40х32х32

60

66



55



25

22

20



40х32х40

60

66



66



25

22

22

Пресс-тройник

диаметры

L, мм



L1, мм



Х, мм



Х1,



труб, мм



















мм



16х16х16

33





33



12





12



20х20х20

41





41



14





14



25х25х25

47





47



17





17



32х32х32

56





56



21





21



40х40х40

70





70



26





26



























диаметры





















Пресс-тройник с ВР

труб, мм и

L, мм



L1, мм



Х, мм



Х1,



дюймы



















мм



16х1/2х16

40





33



19





18



20х3/4х20

49





38



22





21

























Наряду с пресс-резьбовыми фитингами для монтажа пластмассовых систем отопления и водоснабжения часто применяются резьбовые соединитель-

23

ные детали из никелированной латуни, которые также предлагаются в широком ассортименте группой компаний Инпрост «Интерма».

Пресс-резьбовая технология монтажа предполагает использование специального оборудования: пресс-клещей и пресс-пистолета. В этом случае соединение с фитингом осуществляется при установке конца трубы в его нажимную гильзу, образованную кольцом из нержавеющей стали (рис. 1.10). Прочность сборки достигается обхватом пресс-клещами гильзы фитинга и ее уплотнением пресс-пистолетом. Герметичность соединений также дополнительно обеспечивается резиновыми кольцами, установленными в гильзах и имеющими прочное сцепление с поверхностью полифенилсульфона.

Монтаж полипропиленовых и металлопластиковых труб можно вести на сварочных, клеевых и резьбовых соединениях. Это характерно для фирм «Акватерм» (Германия), «Экопластик» (Чехия), «Дизайн Техник» (Турция) и НПО «Сройполимер» (Россия). Сварка производиться с помощью специального оборудования, позволяющего предварительно нагреть поверхность конца трубы, подводимого к какой-либо детали, и ,соответственно, поверхность применяемого фитинга. Зона нагревания определяется видом соединительной части. После этого трубу и фитинг соединяют, с усилием прижимая их друг к другу в течение нескольких секунд. Если для производства монтажа использовать клей, то желательно перед его нанесением на поверхности обработать их шлифовальной шкуркой и обезжирить. Последующие действия необходимо проводить в соответствии с инструкцией сопровождающей состав клея.

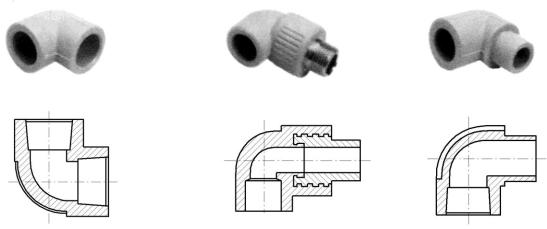

Представленные на рис. 1.11 отводы наглядно показывают, какие зоны следует обрабатывать при выполнении соединений с трубными деталями.

а

б

в

Рис. 1.11. Полипропиленовые отводы: а – угольник Н-Н; б – угольник комбинированный Н-Нтр; в – угольник Н-В

24

Угольник (рис. 1.11, а) уже своей маркировкой Н-Н подсказывает, что сварку с полипропиленовой трубой необходимо осуществлять по ее наружному диаметру. Угольник Н-В (рис. 1.11, в) предназначен для соединения с трубными деталями как по их наружному, так и по внутреннему диаметрам. Отвод (рис. 1.11, б) с индексом Н-Нтр имеет свинчивающийся латунный вкладыш с наружной трубной резьбой, который позволяет вести монтаж с помощью металлических соединительных деталей.

Применение тех или иных материалов и технологий сборки зависит от требований, предъявляемых заказчиком к санитарно-техническим системам объекта, а также от возможностей монтажной организации, осуществляющей производство работ. Если по проекту, в соответствии с поступившим заказом, предусматриваются металлопластиковые трубы, то монтажное проектирование ведется на основании рабочих чертежей и сортамента выпускаемой продукции конкретной фирмы, в котором указаны все необходимые параметры соединительных частей.

Так как здесь приводится в большом объеме ассортимент изделий, выпускаемых группой компаний Инпрост «Интерма», то рассмотрим монтажное проектирование для данной производственной базы с учетом предлагаемых запорно-регулирующей арматуры и отопительных приборов.

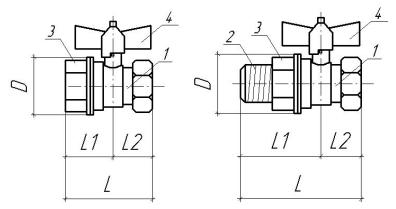

Для отключения стояков систем отопления в случае проведения ремонтных работ в последнее время наиболее часто устанавливают шаровые краны

(рис. 1.12).



а

б

Рис. 1.12. Шаровые краны (бабочки): а – ВВ (с внутренней резьбой для соединения с деталями); б – НВ (с наружной и внутренней резьбой); 1 – корпус шарового крана; 2 – деталь, установленная в корпусе на резьбе и имеющая наружную резьбу для соединения с последующим элементом; 3 – деталь, установленная в корпусе на резьбе и имеющая внутреннюю резьбу для соединения с последующим элементом; 4 – бабочка

25
