Материал: Монтажное проектирование и технология сборки систем кондиционирования микроклимата зданий и сооружений. Щукина Т.В

Предприятия фирмы «Интерма» выпускают широкий диапазон кранов данного вида, в том числе предназначенных для опорожнения отдельных ответвлений трубопроводов (рис. 1.13). Если в проектируемой системе небольшое гидростатическое давление, то для слива воды целесообразно предусматривать пробки диаметром ½” и 1” (рис. 1.14), размещаемые на тройниках. Выполненная на их поверхности наружная резьба позволяет в случае необходимости открыть отверстие соответствующего пресс-тройника с ВР. В табл. 1.14, 1.15 представлены размерные характеристики только небольшой части указанного оборудования.

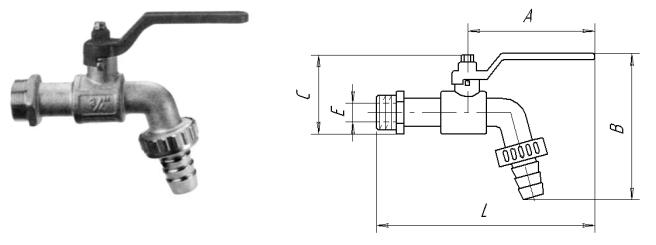

Рис. 1.13. Угловой шаровой кран со сливным штуцером

Таблица 1.15 Основные размеры углового шарового крана со сливным штуцером

26

В качестве арматуры, регулирующей теплоотдачу отопительных приборов, в компании «Интерма» применяют никелированные латунные термостатические клапаны, изображенные на рис. 1.15. Их основные размеры приведены в табл. 1.16. Для этой цели также используются вентили запорные Combi 4 и трехходовые распределительные или смесительные в комплекте с втулками. Ука-

занные устройства представлены на рис. 1.16, 1.17, 1.18 и в табл. 1.17,

1.18, 1.19.

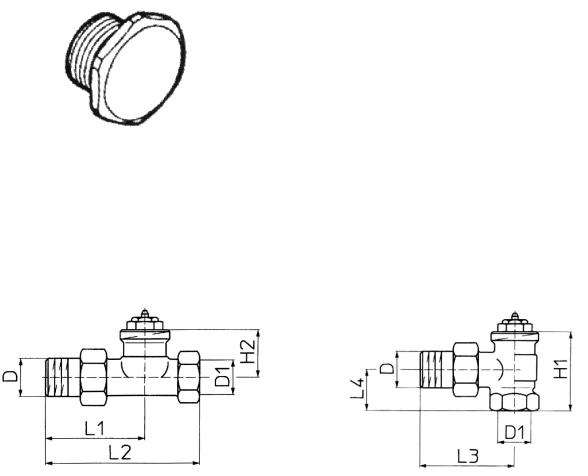

Рис. 1.15. Схема термостатических клапанов для однотрубной системы отопления: а – прямой; б - угловой

Таблица 1.16

Параметры термостатических клапанов для однотрубной системы отопления с наружной (НР) и внутренней (ВР) резьбой

Перечисленная запорно-регулирующая арматура дополнительно снабжается термостатом с жидкостным датчиком (рис. 1.19) или терморегулятором с накладным датчиком и теплопроводным штоком (рис. 1.20). Эти устройства обеспечивают автоматическое поддержание температуры внутреннего воздуха в холодный период года на заданном уровне. Капиллярная трубка терморегулятора выполнена длиной 2 м. Такая длина трубки позволя-

27

ет установить датчик вне зоны конвективных тепловых потоков, образующихся над отопительным прибором, а также вне зоны воздействия солнечной

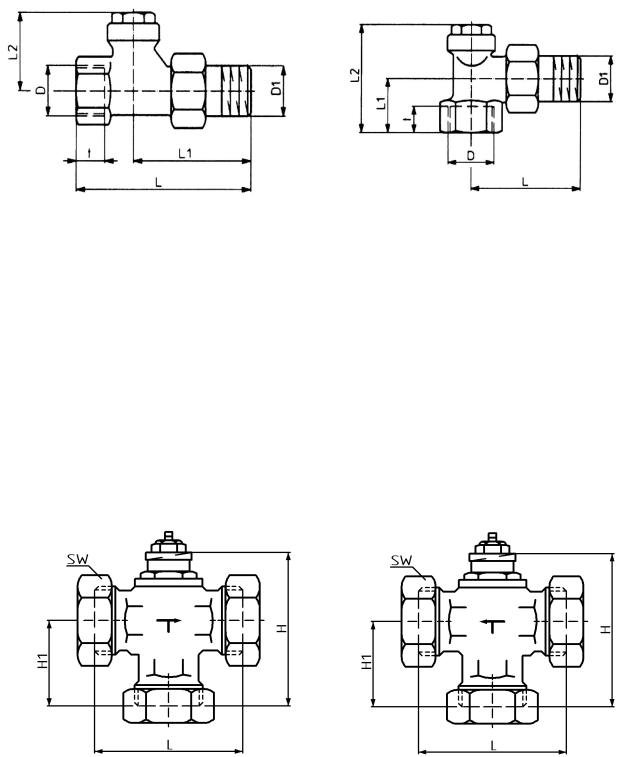

Рис. 1.16. Схема вентилей запорных Combi 4: а –прямой; б – угловой

Таблица 1.17 Размеры запорных вентилей Combi 4 прямых и угловых

Рис. 1.17. Схема вентилей трехходовых с накидными гайками: а – распределительный; б - смесительный

28

Таблица 1.18 Параметры вентилей трехходовые с накидными гайками

Таблица 1.19 Размеры втулки с наружной резьбой (комплектующие для трехходовых

вентилей)

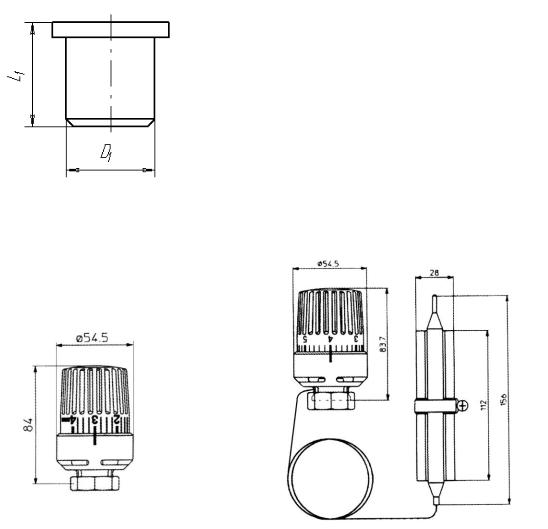

Рис. 1.18. Схема втулки с НР

Любая запорно-регулирующая арматура, как отмечалось выше, должна устанавливаться с возможностью осуществления замены в случае ее неис-

29

правности. Для этого в санитарно-технических системах, выполненных с применением стальных труб, предусматривалась такая деталь, как сгон (табл. 1.7). При использовании металлопластиковых труб и фитингов арматура монтируется с помощью соединителя «американки», который выполняет ту же функцию, что и сгон. Основные размеры этой детали представлены в табл. 1.20, в соответствии с рис. 1.21.

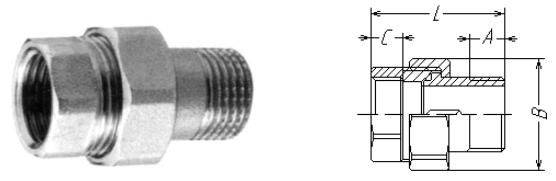

Рис. 1.21. Соединитель «американка» НВ прямой

Таблица 1.20 Основные размеры прямого соединителя «американки» НВ

Широкий выбор радиаторов и конвекторов, предлагаемых компанией «Интерма», не позволяет в полном объеме привести сведения о них. Поэтому остановимся на одном каком-либо отопительном приборе, например на алюминиевом секционном радиаторе Opera.

Данный вид отопительных приборов производится фирмой «Rovall S.A.» (Италия) и поставляется на Российский рынок компанией «Интерма». Конструкция радиатора, как показано на рис. 1.22, состоит из вертикальных оребренных колонок и головок (верхних и нижних). Колонки изготавливаются методом экструзионного литья, а верхние и нижние головки – литьем под давлением. Головки отливаются блоками сразу для двух или трех колонок и соединяются с вертикальным оребрением методом электрохимической сварки, технология которой отработана в авиастроении. Далее двух- и трех-

30
