Материал: Монтажное проектирование и технология сборки систем кондиционирования микроклимата зданий и сооружений. Щукина Т.В
Таблица 4.9
Описание основных материалов и оборудования
|
|
Наименование |
ГОСТ, |
Коли- |
|
|
марка |
чество |
|
|
|
|
||
|
|
|
|
|
1.1. |
Радиальный вентилятор, шт. |
ВР–80–70–10-02 |
1 |
|
1.2. |
Электродвигатель, шт. |
АИР160S8 |
1 |
|
1.3. |
Виброизоляторы, шт. |
ДО43 |
5 |
|
2. |
Болты с гайками М 6х24 – М 10х30, кг |
7798-70*, 5915-70* |
0,679 |
|
3. |
Болты фундаментные М 16 с гайками, шт. |
|
6 |
|
4. |
Резина профилированная, кг |
ВЗ-307-Х10 |
0,293 |
|
Примечание. Табл. 4.9 составлена на основании исходных данных и сведений, содержащихся справочно-нормативной литературе [15, табл. IХ.10,
I.33, I.63].
Бригаду, направляемую на объект для установки вентилятора, необходимо оснастить оборудованием, позволяющим проводить сопутствующие этому производственному процессу операции. Оборудование и инструмент, которые будут использованы при выполнении конкретных работ, записываются инженерно-техническим персоналом в табл. 4.10, и при отправке бригады на монтаж выдаются по представленному в данной таблице списку.
Последовательность производственного процесса при монтаже радиального вентилятора, продолжительность отдельных видов работ, а также состав бригады приведены в табл. 4.11.
|
|
|
Таблица 4.10 |
|
|
Перечень оборудования, инструмента, инвентаря |
|
|
|
|
|
|
|
|
|
Наименование |
ГОСТ, |
|
Коли- |
|
|
марка |
|
чество |
1. |
Отвес строительный, шт. |
7948-80 |
|
1 |
2. |
Рулетка измерительная, шт. |
7502-98 |
|
1 |
3. |
Метр складной металлический, шт. |
427-75* |
|
2 |
4. |
Молоток слесарный массой 0,8 кг, шт. |
2310-77* |
|
2 |
5. |
Кувалда остроносая массой 3 кг, шт. |
11402-75* |
|
1 |
6. |
Зубило слесарное, шт. |
7211-86* |
|
2 |
7. |
Комплект гаечных двухсторонних ключей |
|
|
2 |
|
8х10, 13х14, 17х19, 22х24, шт. |
|
|
|
8. Ключ гаечный разводной, шт. |
S=30 |
|
1 |
|
9. Плоскогубцы комбинированные, шт. |
|
|
1 |
|
10. Струбцина для сборки фланцев, шт. |
ТС |
|
1 |
|
11. Электрические барабанные лебедки массой |
Т-224 Б |
|
2 |
|
|
510 кг, шт. |
|
|
|
12. Монтажный блок однороликовый, шт. |
|
|
4 |
|
13. Швеллер длиной 1,5 м, шт. |
№ 8 |
|
2 |
|
150
Окончание табл. 4.10
|
Наименование |
|
ГОСТ, |
|
Коли- |
|
|
|
марка |
|
чество |
|
14. Строп трехветьевой из стального каната |
|
|
|
1 |
|
ТК6х37,шт. |
|
|
|
|
|
15. Пеньковый канат диаметром 15,9 мм, п.м. |
|
|
|
20 |
|
Примечания. |
|
|
|
|
|
1. Оборудование и инструмент подобраны в |
соответствии с [15, |
табл. IV.35, |
||
IV.36 и 16, табл. 54.1, 55.1, 55.3, 55.11, 55.12, 55.13]. |
|
|
|
|
|
2.В набор ручного инструмента включены остроносая кувалда и зубило, так как строители иногда не оставляют проемы или последние небольшого размера, и для удобства монтажа их необходимо увеличить.
3.Приспособления и механизмы для выполнения такелажных работ, указанные в табл. 4.10, можно подобрать в соответствии с [15, 16, разделы 34 и 56].
|
|
|
|
Таблица 4.11 |
|
|
Нормы времени на монтаж радиального вентилятора |
||||
|
|
|
|
|
|
|
Вид работ |
§ ЕНиР |
Нормы време- |
Состав звена |
|
|
|
|
ни, чел.-час. |
|
|
1. |
Установка |
Е-34-27 |
4,3 |
Три слесаря 5, 3 и 3 разрядов |
|
2. |
Испытания |
Е-34-27 |
1,3 |
Два слесаря 5 и 3 разрядов |
|
Более подробный состав проводимых работ по п. 1,2 (табл. 4.10) приведен в п. 4.3.3. Схемы размещения такелажного оборудования и приспособлений, а также наиболее целесообразные способы их крепления к строительным конструкциям показаны на рис 4.18-4.21.

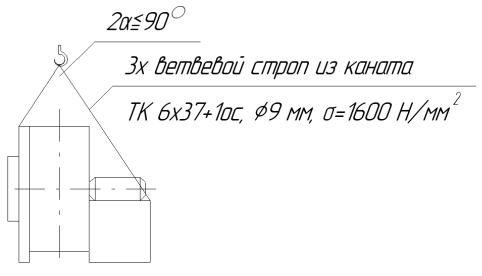

Рис.4.20. Схема строповки вентилятора ВР–80–70–10-02 трехветвевым стропом
151
152

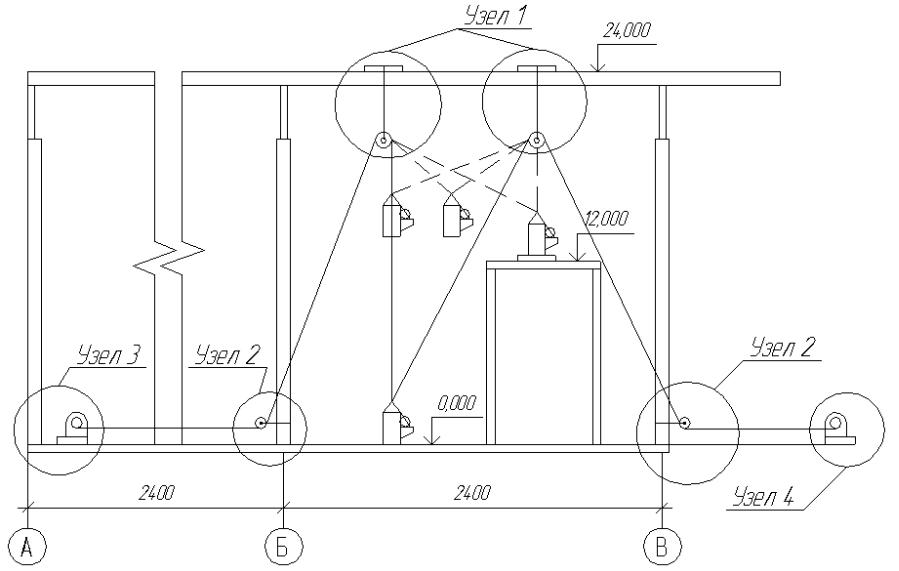

Рис. 4.21. Технологическая карта монтажа вентилятора ВР–80–70–10-02 на площадку отм. + 12,000 м двумя лебедками
100
Узел 1
Узел 2

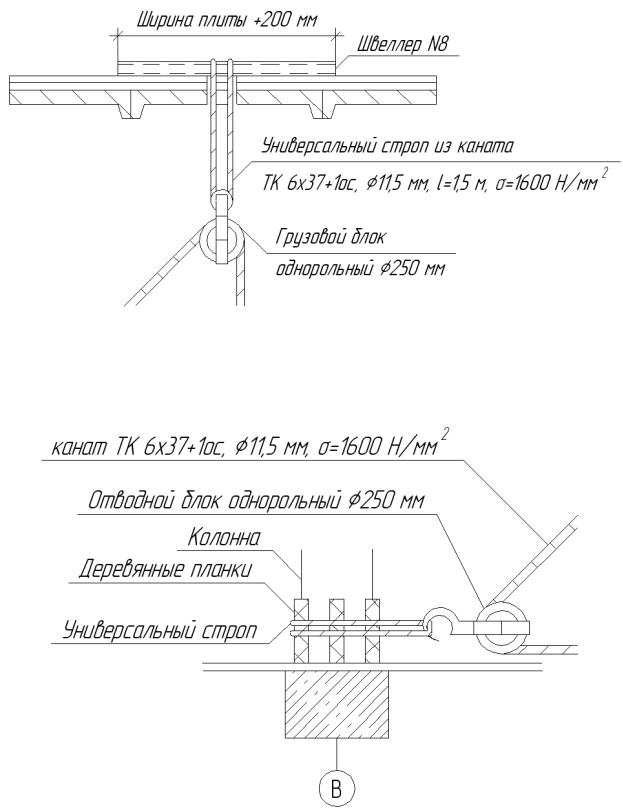

Рис. 4.22. Установка и закрепление отводных блоков
153
Узел 3
Узел 4

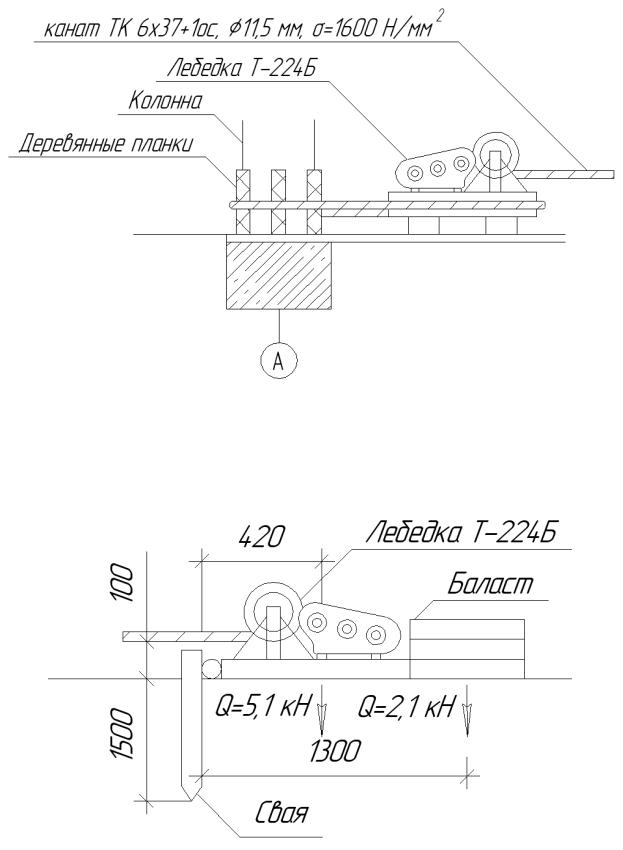

Рис. 4.23. Установка и закрепление лебедок
