Материал: Монтажное проектирование и технология сборки систем кондиционирования микроклимата зданий и сооружений. Щукина Т.В

Внимание! Если размещение файла нарушает Ваши авторские права, то обязательно сообщите нам

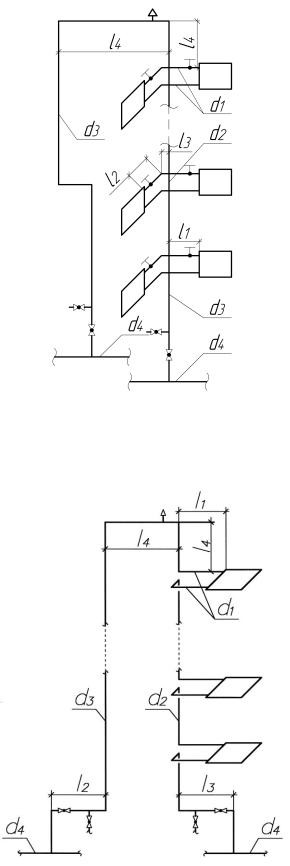

Рис. П.1.5. Схема 5 к вариантам 46 – 54: d1, d2, d3, d4 – диаметры труб; l1, l2, l3, l4 – длина вертикальных и горизонтальных участков трубопроводов

Рис. П.1.6. Схема 6 к вариантам 55-59: d1, d2, d3, d4 – диаметры труб; l1, l2, l3, l4 – длина вертикальных и горизонтальных участков трубопроводов

160

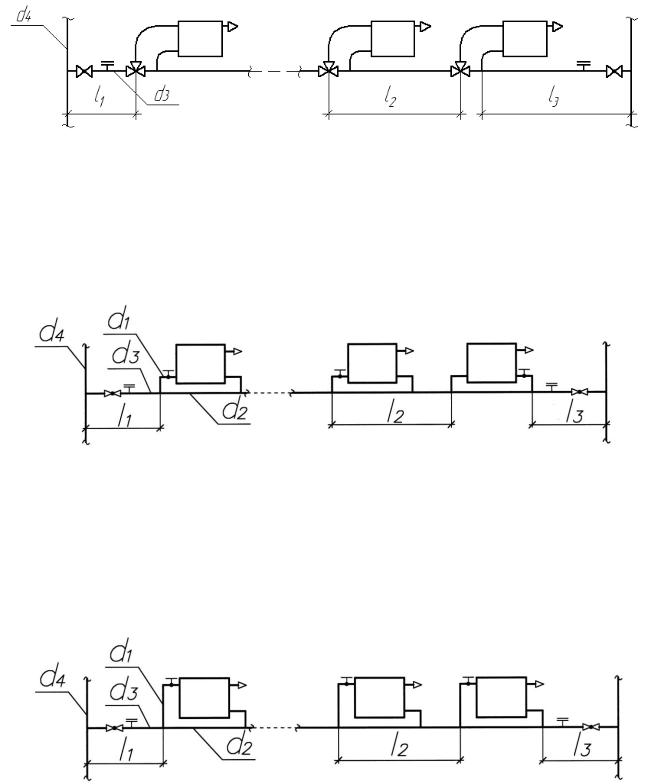

Рис. П.1.7. Схема 7 к вариантам 60-65: d3, d4 – диаметры труб; l1, l2, l3, – длина горизонтальных участков

Рис. П.1.8. Схема 8 к вариантам 66-70: d1, d2, d3, d4 – диаметры труб; l1, l2, l3 – длина горизонтальных участков

Рис. П.1.9. Схема 9 к вариантам 71-74: d1, d2, d3, d4 – диаметры труб; l1, l2, l3, – длина горизонтальных участков

161

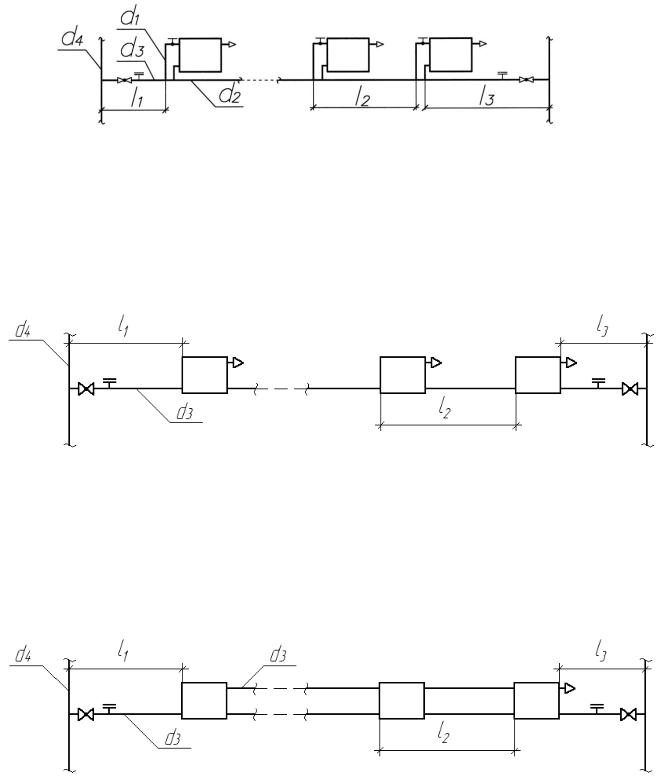

Рис. П.1.10. Схема 10 к вариантам 66-70: d1, d2, d3, d4 – диаметры труб; l1, l2, l3, – длина горизонтальных участков

Рис. П.1.11. Схема 11 к вариантам 77-78: d3, d4 – диаметры труб; l1, l2, l3, – длина горизонтальных участков

Рис. П.1.12. Схема 12 к вариантам 79-80: d3, d4 – диаметры труб; l1, l2, l3, – длина горизонтальных участков

162

163

Таблица П.1.1

Исходные данные для монтажного проектирования вертикальных систем отопления

Но-	Но-	Наименование отопи-	Высота	Количе-	Длина участков, мм				Диаметры труб, мм
мер	мер	тельного прибора	этажа,	ство
мер	мер	тельного прибора	этажа,	ство	l1	l2	l3	l4	d1	d2	d3	d4
вари-	схе-		мм	этажей	l1	l2	l3	l4	d1	d2	d3	d4
анта	мы
1	1	Радиатор МС-140-108, ус-	2700	5	Длину под-		0	3000	15	–	20	25
		тановлен в нише			водок запро-
2		Радиатор МС-140-108, ус-	2700	4	ектировать		400	3200	15	–	20	25
		тановлен в стене			минимальной
3		Радиатор МС-140-108, ус-	3000	5			800	3400	20	–	25	32
		тановлен в нише
4		Радиатор МС-140-108, ус-	3000	4			1200	3600	20	–	25	32
		тановлен в нише
5		Радиатор РСГ 2	3300	6	400	450	1400	3800	15	–	20	25
6		Радиатор РСВ 1	3300	7	400	450	1600	4000	20	–	25	32
7		Конвектор «Аккорд»	3000	8	450	500	1800	4200	15	–	20	25
		двухрядный
8		Конвектор «Аккорд» од-	3000	9	400	450	2000	4400	15	–	20	32
		норядный
9		Конвектор «Аккорд» од-	3300	10	450	500	500	4600	20	–	25	32
		норядный
10		Конвектор «Универсал»	2700	8	450	450	1000	4800	20	–	25	40
11		Биметаллический отопи-	3500	7	Длину под-		1500	500	20	–	25	32
		тельный прибор «Ко-			водок запро-
		ралл», концевой и двух-			ектировать
		рядный по высоте			минимальной
12		Конвектор «Прогресс-15»	2700	12			600	2000	20	–	25	40
				100

164

									Продолжение табл. П.1.1

Но-	Но-	Наименование отопи-	Высота	Количе-	Длина участков, мм					Диаметры труб, мм
мер	мер	тельного прибора	этажа,	ство
мер	мер	тельного прибора	этажа,	ство	l1	l2	l3	l4		d1	d2	d3	d4
вари-	схе-		мм	этажей	l1	l2	l3	l4		d1	d2	d3	d4
анта	мы
13	2	Радиатор МС-140-108 ус-	3500	4	Длину подводок запроекти-					15	20	20	25
		тановлен у стены			ровать минимальной
14		Радиатор МС-140-108 ус-	3000	4						20	20	25	32
		тановлен у стены
15		Радиатор МС-140-108 ус-	3200	5	400	400	–	–		15	15	15	20
		тановлен в нише
16		Радиатор РСГ 2	2700	6	400	450	–	–		20	25	25	32
17		Радиатор РСВ 1	3000	6	500	400	–	–		15	15	15	20
18		Конвектор «Аккорд»	3300	4	300	350	–	–		15	15	20	25
		двухрядный
19		Конвектор «Аккорд» од-	3000	5	400	400	–	–		20	20	25	32
		норядный
20		Конвектор «Универсал»	2700	5	450	500	–	–		20	20	20	25
21		Биметаллический отопи-	3000	4	350	500	–	–		20	20	25	32
		тельный прибор «Ко-
		ралл», концевой и двух-
		рядный по высоте
22		Конвектор «Прогресс-15»	3300	5	500	500	–	–		20	20	20	32

101
