95

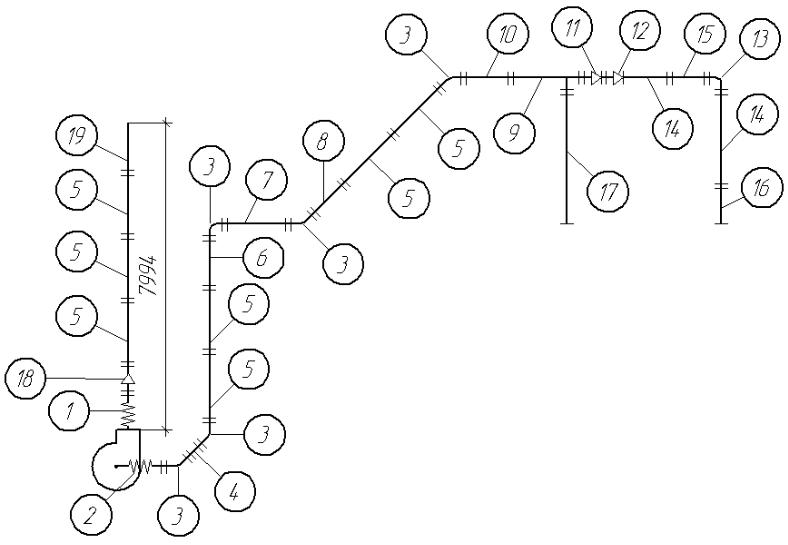

Рис. 2.23. Монтажная схема вытяжной системы вентиляции

96

























Таблица 2.25









Комплектовочная ведомость вытяжной системы вентиляции





































Наименование деталей

Размеры поперечных сечений

Дли-

Централь-

Коли-

Поверхность, м2

Примечание











Диметр,

Прямоугольные, мм

на, мм

ный угол,

чество,

Еди-

Общая













мм

Ширина

Высота



град.

шт.

ницы









1.

Мягкая вставка

700

700

200

1

0,56

0,56







2.

Мягкая вставка

1000

200

1

0,63

0,63







3.

Отвод

1000

90

5

5,2

26







4.

Прямой участок

1000

500

1

1,57

1,57

См. эскиз дет.





5.

Прямой участок

1000

2500

7

7,85

54,95







6.

Прямой участок

1000

1540

1

4,84

4,84





96

7.

Прямой участок

1000

700

1

2,2

2,2







8.

Прямой участок

1000

1000

1

3,14

3,14







9. Прямой участок с врез-

1000

2500

1

7,81

7,81

См. эскиз дет.





кой























10.

Прямой участок

1000

1105

1

3,45

3,45







11.

Переход

1000×800

400

1

1,16

1,16







12.

Переход

800×710

270

1

0,65

0,65







13.

Отвод

710

90

1

2,64

2,64







14.

Прямой участок

710

2500

2

5,55

11,1







15.

Прямой участок

710

1315

1

2,92

2,92







16.

Прямой участок

710

192

1

0,43

0,43







17.

Прямой участок

710

2192

1

4,87

4,87







18.

Переход

1000

700

700

700

1

2,1

2,1

Нестандарт-



























ный переход





19.

Прямой участок

1000

494

1

1,55

1,55





97

97

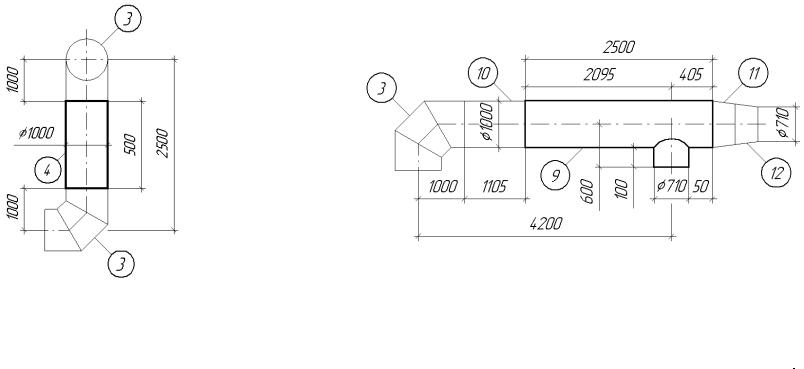

Рис. 2.24. Эскиз детали 4

Рис. 2.25. Эскиз детали 9

Таблица 2.26

Спецификация материалов и оборудования



Наименование материала

Коли-

Масса

Расход, кг

Примечание





чество

ед., кг

всего

с учетом













отходов



1.

Радиальный вентилятор ВР-80-70-

1

не бо-









10.2-02 с



лее









электродвигателем АИР169S8,

1

600









виброоснованием ДО43, шт.

5









2.

Поворотный и выдвижной колпак

2

342









УО68, шт.











3.

Сталь прокатная тонколистовая по

131,38

7,2

946

1059,5

Отходы приняты в размере 12% от массы лис-



ГОСТ 19903-74*, м2









товой стали

4.

Прорезиненная ткань или брезент, м2

1,19









98













Окончание табл. 2.26



















Наименование материала

Коли-

Масса

Расход, кг

Примечание







чество

ед., кг

всего

с учетом















отходов





5.

Профильная сталь на фланцы и кре-







392

Принято 37% от массы листовой стали с уче-





пления









том отходов



6.

Грунт ГФ – 020 для окраски возду-







63,1

0,12 кг на 1 м2 поверхности





ховодов с двух сторон в два слоя













7.

Болты с гайками







18,6

14,13 кг на 100 м2 воздуховодов



8.

Резина профилированная







9,8

7,45 кг на 100 м2 воздуховодов



9.

Лючки для измерения расхода воз-

2













духа, шт.













98

Таблица 2.27

Ведомость трудозатрат на изготовление деталей для монтажной схемы (рис. 2.16) вытяжной системы вентиляции (рис.2.15)



Наименование

ЕНиР

Количе-

Нормы времени, чел.-час.

Состав звена



изготовляемых деталей



ство

на единицу

всего





1.

Воздуховоды круглого сечения на фаль-

Е40-6-2

92,83

0,08

7,43

Слесари-





цевом соединении диаметром от 710 до









вентиляционники

4 и 3



1120 мм, 1 м2









разрядов



2.

Отводы круглого сечения с центральным

Е40-6-8







Слесари-





углом 90о, 1 отвод









вентиляционники

5 и 4



на фальцевом соединении диаметром









разрядов,





710 мм



1

1,2

1,2

электросварщик

4 раз-



1000 мм



5

1,8

9

ряда



3.

Тройники (прямые участки с врезкой)

Е40-6-14

1

3,7

3,7

Слесари-





круглого сечения на фальцевом соедине-









вентиляционники

5 и 4



нии диаметром 1000 мм, 1 тройник









разрядов



99

99

Окончание табл. 2.27

Наименование

ЕНиР

Количе-

Нормы времени, чел.-час.

Состав звена

изготовляемых деталей



ство

на единицу

всего





4. Переходы на фальцевом соединении, 1

Е40-6-16







Слесари-



переход









вентиляционники

5 и 4

4.1. Круглого сечения с диаметра на после-









разрядов



дующий диаметр













Ø 710 х Ø 800, мм



1

0,48

0,48





Ø 800 х Ø 1000, мм



1

0,64

0,64





4.2. С прямоугольного сечения на круглое



















700 х 700 х Ø 1000, мм



1

0,77

0,77



























5. Фланцы, 1 фланец













5.1. Круглые диаметром до

Е40-6-27







Слесари-



710 мм



14

0,067

0,938

вентиляционники

4 и 3

слесарные работы



14

0,016

0,224

разрядов,



электросварочные работы









электросварщик

4 раз-

900 мм



42

0,105

4,41

ряда



слесарные работы



42

0,016

0,672





электросварочные работы













1120 мм



2

0,84

1,68





слесарные работы



2

0.016

0,032





электросварочные работы













5.2. Прямоугольные периметром до 3200 мм

Е40-6-28







Слесари-



слесарные работы



3

0,14

0,42

вентиляционники 3 и 2

электросварочные работы



3

0,064

0,192

разрядов, электросвар-











щик 4 разряда



Суммарные трудозатраты на вытяжную сис-







31,788





тему вентиляции













100
