Материал: Монтажное проектирование и технология сборки систем кондиционирования микроклимата зданий и сооружений. Щукина Т.В

Внимание! Если размещение файла нарушает Ваши авторские права, то обязательно сообщите нам

Таблица 2.23

Показатели площади наружной поверхности F ответвления

штанообразного тройника круглого сечения

D,										Значение F, м2, при D2, мм
мм	100	110	125	140	160	180	200	225	250	280	315	355	400	450	500	560	630	710	800	900	1000	1120	1250	1400	1600
	100	110	125	140	160	180	200	225	250	280	315	355	400	450	500	560	630	710	800	900	1000	1120	1250	1400	1600

100	0,08
110	0,10	0,10
125	0,11	0,11	0,13
140	0,12	0,13	0,14	0,14
160	0,14	0,15	0,15	0,16	0,17
180	0,17	0,17	0,18	0,19	0,20	0,21
200	0,20	0,21	0,21	0,23	0,24	0,25	0,26
225	0,23	0,23	0,24	0,25	0,26	0,27	0,28	0,30
250	0,27	0,27	0,28	0,29	0,31	0,32	0,33	0,34	0,35
280	0,32	0,33	0,34	0,35	0,36	0,38	0,39	0,41	0,43	0,47
315	0,37	0,39	0,39	0,41	0,43	0,45	0,47	0,49	0,51	0,53	0,55
355	0,48	0,49	0,51	0,53	0,54	0,55	0,57	0,58	0,60	0,63	0,66	0,70
400	0,58	0,59	0,61	0,63	0,64	0,66	0,68	0,7	0,73	0,79	0,80	0,83	0,87
450	0,70	0,71	0,72	0,74	0,76	0,79	0,81	0,83	0,86	0,89	0,93	0,98	1,02	1,06
500	0,83	0,85	0,87	0,89	0,91	0,93	0,96	0,99	1,02	1,06	1,09	1,15	1,19	1,23	1,27
560	1,01	1,02	1,04	1,07	1,09	1,11	1,13	1,16	1,20	1,23	1,27	1,33	1,38	1,44	1,51	1,59
630	1,22	1,24	1,26	1,28	1,31	1,34	1,37	1,40	1,43	1,47	1,53	1,59	1,64	1,68	1,79	1,86	1,95
710	0,99	1	1,02	1,03	1,04	1,05	1,09	1,11	1,13	1,16	1,19	1,23	1,28	1,33	1,38	1,44	1,50	1,56
800	1,13	1,17	1,22	1,27	1,28	1,30	1,32	1,34	1,37	1,39	1,44	1,48	1,53	1,58	1,62	1,70	1,78	1,86	1,94
900	1,53	1,55	1,57	1,59	1,62	1,64	1,66	1,69	1,73	1,77	1,82	1,91	1,97	1,98	2	2,07	2,14	2,20	2,30	2,46
1000	1,85	1,86	1,88	1,90	1,94	1,96	1,98	2,01	2,05	2,09	2,13	2,18	2,24	2,31	2,37	2,45	2,54	2,63	2,72	2,84	2,98
1120	2,36	2,37	2,38	2,39	2,40	2,42	2,44	2,46	2,47	2,57	2,62	2,64	2,68	2,76	2,83	2,89	3,01	3,13	3,27	3,42	3,57	3,72
1250	2,81	2,85	2,89	2,90	2,91	2,92	2,94	2,97	3,02	3,07	3,12	3,17	3,21	3,30	3,38	3,50	3,61	3,72	3,83	4	4,16	4,37	4,57
1400	3,47	3,48	3,5	3,52	3,55	3,58	3,61	3,66	3,72	3,78	3,84	3,92	4	4,08	4,16	4,29	4,41	4,56	4,71	4,86	5,01	5,22	5,46	5,67
1600	4,45	4,47	4,48	4,49	4,54	5,59	4,64	4,70	4,76	4,79	4,84	4,89	4,94	5,09	5,15	5,24	5,37	5,59	5,81	6,01	6,23	6,50	6,66	6,91	7,26

Рис. 2.21. Схема утки круглого сечения

Таблица 2.24

Монтажные размеры и площадь наружной поверхности уток круглого сечения

					Размеры и площадь наружной поверхности уток при угле , град
D,	Rср,		15			30			45				60			75			90
мм	мм	l,	h,	F,	l,	h,	F,	l,	h,		F,	l,	h,	F,	l,	h,	F,	l,	h,	F,
		мм	мм	м2	мм	мм	м2	мм	мм		м2	мм	мм	м2	мм	мм	м2	мм	мм	М2
100	200	104	14	0,03	200	54	0,07	283	117		0,10	346	200	0,13	386	296	0,17	400	400	0,2
110	220	114	15	0,04	220	59	0,08	312	129		0,12	381	220	0,16	425	326	0,20	440	440	0.24
125	250	130	17	0,05	250	67	0,10	354	146		0,15	433	250	0,20	483	370	0,26	500	500	0,31
140	280	145	19	0,06	280	75	0,13	396	164		0,19	485	280	0,26	540	415	0,32	560	560	0,39
160	320	166	22	0,08	320	86	0,17	453	187		0,25	555	320	0,34	618	474	0,42	640	640	0,50
180	360	186	24	0,11	360	96	0,21	510	210		0,32	624	360	0,43	695	534	0,53	720	720	0,64
										92

Окончание табл. 2.24

								Размеры и площадь наружной поверхности уток при угле , град
	D,	Rср,		15			30			45			60			75			90
	мм	мм	l,	h,	F,	l,	h,	F,	l,	h,	F,	l,	h,	F,	l,	h,	F,	l,	h,	F,
			мм	мм	м2	мм	мм	м2	мм	мм	м2	мм	мм	м2	мм	мм	м2	мм	мм	М2
	200	400	207	27	0,13	400	107	0,26	566	234	0,40	693	400	0,53	772	592	0,66	800	800	0,79
	225	450	233	31	0,17	450	121	0,33	637	264	0,50	780	450	0,67	870	667	0,83	900	900	1
	250	500	259	34	0,21	500	134	0.41	707	292	0,62	866	500	0,82	966	741	1,03	1000	1000	1,23
92	280	560	290	38	0,26	560	150	0,51	792	328	0,77	970	560	1,03	1082	830	1,29	1120	1120	1,55
92	315	630	326	43	0,33	630	169	0,65	891	369	0,98	1091	630	1,30	1217	934	1,64	1260	1260	1,96
	315	630	326	43	0,33	630	169	0,65	891	369	0,98	1091	630	1,30	1217	934	1,64	1260	1260	1,96
	355	710	368	48	0,41	710	190	0,83	1004	415	1,24	1230	710	1,66	1372	1053	2,07	1420	1420	2,49
	400	800	414	54	0,53	800	214	1,05	1131	468	1,58	1386	800	2,11	1545	1186	2,64	1600	1600	3,15
	450	900	466	61	0,67	900	241	1,33	1272	527	2	1559	900	2,66	1739	1334	3,33	1800	1800	4
	500	1000	518	68	0,82	1000	268	1,64	1415	585	2,47	1732	1000	3,29	1932	1482	4,11	2000	2000	4,93
	560	1120	580	76	1,03	1120	300	2,06	1584	656	3,09	1940	1120	4,12	2164	1660	5,16	2240	2240	6,19
	630	1260	652	86	1,31	1260	338	2,61	1762	738	3,92	2182	1260	5,22	2434	1868	6,53	2520	2520	7,83
	710	1420	735	97	1,66	1420	380	3,30	2008	832	4,97	2460	1420	6.62	2743	2105	8,30	2840	2840	9,94
	800	1600	828	109	2,10	1600	428	4,20	2263	937	6,32	2771	1600	8,41	3091	2372	10,52	3200	3200	12,63
	900	1800	932	122	2,66	1800	482	5,33	2546	1054	7,99	3118	1800	10,65	3477	2668	13,32	3600	3600	15,98
	1000	2000	1036	136	3,29	2000	536	6,58	2828	1172	9,86	3454	2000	13,15	3864	2965	16,44	4000	4000	19,73
	1120	2240	1160	152	4,13	2240	600	8,25	3168	1312	12,37	3880	2240	16,50	4327	3320	20,62	4480	4480	24,75
	1250	2500	1294	170	5,15	2500	670	10,28	3536	1465	15,41	4330	2500	20,55	4830	3706	25,69	5000	5000	30,82
	1400	2800	1450	190	6,44	2800	750	12,89	3960	1640	19,33	4850	2800	25,78	5409	4151	32,22	5600	5600	38,67
	1600	3200	1656	218	8,42	3200	858	16,83	4525	1874	25,25	5542	3200	33,67	6182	4744	42,09	6400	6400	50,50

2.5.Монтажное проектирование систем вентиляции

Вкачестве примера рассмотрим монтажное проектирование местной вытяжной вентиляции, схема которой представлена на рис. 2.22.

Для удаления вредных веществ, поступающих в рабочую зону производственного помещения от технологического процесса, система вентиляции включает два поворотных выдвижных колпака УО68 с диаметром всасывающего устья 2 м, располагаемого на отметке 1,800 м над источниками выделений (рис. 2.22). Так как используется типовое оборудование УО68, заканчивающееся на отметке 5,308 м патрубком диаметром 710 мм, то в этом случае необходимо рассмотреть участки стальных воздуховодов до фланцев местных отсосов, закрепленных на указанных патрубках. Для этого выполним монтажное проектирование в соответствии с приведенными выше нормами на применяемые детали в вентиляционных системах.

Проектирование заключается в разбивке сети воздуховодов по возможности на стандартные по нормалям участки и детали. Это необходимо для последующего их выполнения в заготовительном цехе, а затем и для монтажа рассматриваемой системы непосредственно на производственной площадке в соответствии с разработанной схемой (рис. 2.23).

Восновном, деталировку выполняют, постепенно перемещаясь по чертежу от вентилятора. Название деталей, их характеристики записывают в комплектовочную ведомость (табл. 2.25).

Для нестандартных или сложных элементов, как например деталь 9, чертят эскизы с указанием всех размеров.

Схемы деталей 4 и 9 на рис. 2.24, 2.25 приведены не только в качестве примеров выполнения эскизов. Изображение их в совокупности с сопутствующими фасонными элементами позволяет проследить последовательность определения длины прямых участков соответственно под номерами 4 и 10.

На основании монтажной схемы (рис. 2.23) и комплектовочной ведомости (табл. 2.25) на систему вентиляции составляется спецификация затрачиваемых материалов (табл. 2.26), а также ведомость трудозатрат на изготовление деталей (табл. 2.27).

Все эти данные необходимы для проведения в полном объеме как заготовительных, так и монтажных работ.

Однако для сборки систем вентиляции непосредственно на объекте дополнительно составляются ведомости трудозатрат на их монтаж. В соответствии с приведенными в них данными решаются вопросы планомерной организации и сроков проведения монтажных работ с использованием конкретных машин и механизмов.

Для самостоятельного выполнения монтажного проектирования с целью усвоения теоретических сведений необходимо выбрать вариант исходных данных по прил.2.

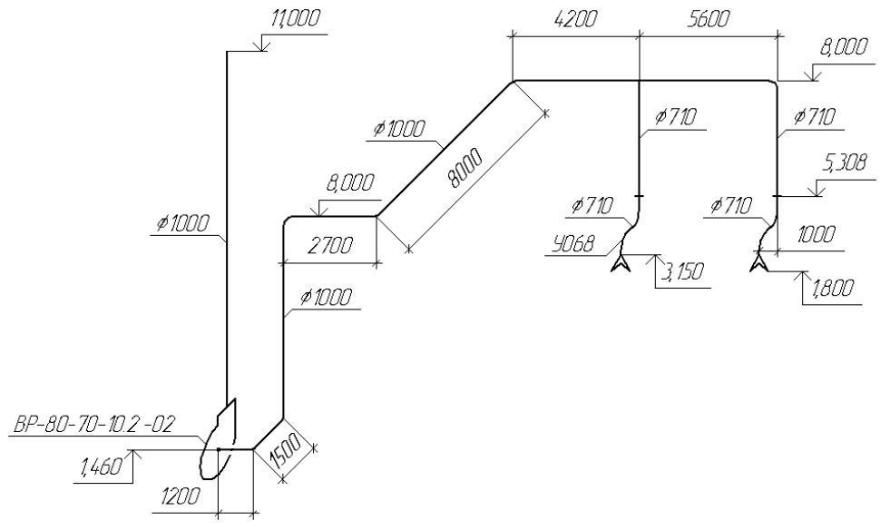

Рис. 2.22. Аксонометрическая схема вытяжной системы вентиляции для выполнения монтажного проектирования: УО68 – поворотный и выдвижной колпак (зонт) 2000 мм над оборудованием, выделяющим вредные газы
