Материал: Методические указания к лабораторным работам по дисциплине «Сети и системы передачи информации». Гончаров И.В

приемных устройств в системах связи, радиовещания и телевидения.

В работе генератор используется для формирования модулирующей гармонической несущей радиосигнала.

Частотные параметры:

Диапазон частот от 4 до300 МГц;

Основная погрешность установки частоты ±1%;

Нестабильность частоты за 15 мин. работы ±2,5*10е-4;

Параметры выходного напряжения:

Пределы регулировки выходного напряжения 0,5*10е-

6...0,5 В;

Основная погрешность установки опорного значения выходного напряжения 0,1 В ±1 дБ;

Основная погрешность установки ослабления системы

Основная погрешность установки коэффициента AM:

при 10%<=M<=30% ±5%; при 30%<=M<=80% ±10%;

Частота внутреннего модулятора AM, ЧМ 1000 Гц;

Коэффициент гармоник огибающей AM от 3 до 5%;

100 кГц;

Основная погрешность установки ЧМ 10%;

Диапазон внешних модулирующих частот ЧМ от 30 до

60000 Гц;

Коэффициент гармоник огибающей ЧМ 3%;

24

Частота модулирующего сигнала при внутренней модуляции МЕАНДРОМ 1000 Гц;

Полоса частот при внешней модуляции видеосигналом

50...6,5*10е6 Гц;

Основная погрешность установки коэффициента модуляции несущей частоты изображения не более ±5%;

Масса 13,5 кг

Ход выполнения работы

1. Собрать схему согласно рис 9.: Передающий тракт:

Рис. 9. Схематический рисунок

2.Включить приборы в сеть и переключить тумблеры в положение Вкл.

3.Дать приборам прогреется 15 минут.

4.После прогрева, соединить Выход 1 на Г3-109 и вход ЧМ на Г4-116.

5.К выходу на Г4-116 подключить антенну.

25

6.Установить поддиапазон транслирования на Г4116 9 (с учетом возможностей используемых в работе приемников).

7.Регулятором частоты точно настроить частоту транслирования.

8.Нажать на кнопку ГВЧ и проследить, чтобы все остальные были отжаты.

9.На Г3-109 выбрать диапазон частот (с помощью регулятора частоты Г3-109 провести транслирование в эфир гармонический сигнал частотой от 20Гц до 12к Гц).

10.Работу проводить с учётом предложенных вариантов компонования формируемых трактов (передающего, приемного, измерительного и анализирующего), используемых в работе.

При защите результатов лабораторной работы необходимо представить содержащий все заданные расчеты отчет и продемонстрировать свои теоретические знания и практические навыки согласно выполненной работе.

Контрольные вопросы

1.Основные параметры передающей аппаратуры.

2.Основные параметры передаваемых и принимаемых сигналов.

3.Формула вычисления динамического диапазона.

4.Описание устройства: генератор сигналов низкочастотный Г3-109.

5.Применения Г3-109 в данной лабораторной работе.

6.Основные элементы управления Г3-109.

7.Описание устройства: генератор сигналов высокочастотный Г4-116.

8.Применения Г4-116 в данной лабораторной работе.

9.Основные элементы управления Г4-116.

10.Порядок передачи сигнала с определенными параметрами на расстояние.

26

Лабораторная работа №4 Прием частотно-модулированного сигнала

Ключевые слова: радиоприемное устройство, широкополосный приемник, анализатор спектра, управляющая ПЭВМ, метрологическая и программная совместимость.

Цель лабораторной работы: на определенной радиочастоте передается частотно-модулированный сигнал; с помощью радиоприемного устройства принять этот сигнал, проанализировать с помощью анализатора спектра «Тритон» и возможностей приемника «WinRadio».

Задачи лабораторной работы:

рассмотреть макет радиоприёмного устройства и циркулирующие в тракте сигналы;

изучить способы приема информации по радиоканалу, а также виды и параметры принимаемых сигналов;

получить практические навыки работы на анализаторе спектра «Тритон»;

изучить возможности и особенности работы с прием-

ником «WinRadio».

Теоретические сведения

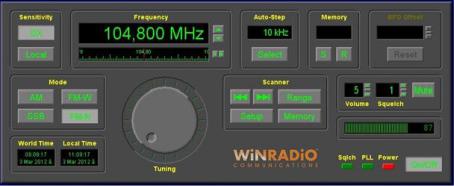

В работе используется радиоприёмник WinRadioWRG305i (рис. 10). Он входит в первую в мире линейку специализированных широкополосных приемников реализованных в формате компьютерной PCI платы. Приемник относится к

SDR-типу (Software Defined Radio - приемник с программной реализацией) т.к. большая часть работ по обработке сигналов лежит на плечах компьютера управляемого специализированным программным обеспечением. Служит для приёма радиоволн в диапазоне 9 кГц - 1800 МГц. При использовании WR- DNC-3500 до 3,5 ГГц. Имеет ряд дополнительных функций.
