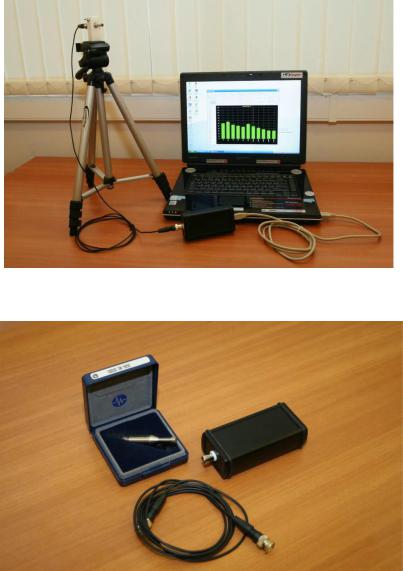

Рис. 11. Изделие «Тритон» в сборе с управляющей ПЭВМ (измерительный микрофон закреплен на штативе)

Рис. 12. Основные составные части изделия «Тритон»: 1 - блок согласования и преобразования (индикатор

подключения к USB-шине ПЭВМ - зеленого цвета), индикатор перегрузки по входу - красного цвета); 2 - измерительный микрофон; 3 - кабель измерительный 20 м ШК-И20

29

Изделие «Тритон» является прецизионным средством акустических и вибрационных измерений и объединяет в себе следующие функции:

измерителя звукового давления 1-ого класса точности в соответствии с нормами ГОСТ 17187-81 и МЭК 651,

МЭК 804, МЭК 61672;

виброметра 1-ого класса точности в соответствии с нормами ISO 8041, ISO 2631-1;

октавного и третьоктавного анализатора спектра на основе параллельных фильтров 1-ого класса точности в соответствии с нормами ГОСТ 17168-82 и МЭК 1260;

цифрового средства измерения переменного напряжения в соответствии с нормами ГОСТ 22261-94;

цифрового узкополосного анализатора спектра.

Пользовательский интерфейс изделия «Тритон» позво-

ляет:

установить все необходимые параметры для работы изделия и проведения измерений;

составить отчет по результатам измерений в виде файла стандарта ТХТ с привязкой к текущим значениям времени и даты;

осуществить калибровку измерительного тракта;

осуществить визуализацию входного сигнала в процессе измерений;

осуществить защиту от несанкционированного использования при помощи технологии электронных ключей.

Изделие «Тритон» обеспечивает возможность контроля собственного функционирования путем:

формирования в процессе работы сообщений и сигналов о прохождении команд управления в составные части изделия и об их выполнении;

30

формирования сообщений о неверных действиях оператора с указанием характера ошибки;

индикации подключения БСП к USB-шине ПЭВМ;

индикации перегрузки БСП по входу.

Изделие «Тритон» обеспечивает метрологическую и программную совместимость входящего в ее состав оборудования.

Ход выполнения работы

1. Собрать схемы согласно рис. 13.:

Приёмный тракт:

Рис. 13. Схематический рисунок

2.Включить приборы в сеть и переключить тумблеры

вположение Вкл.

3.Настроить приемник на частоту транслирования.

4.Подключить к приемнику анализатор спектра цифровой интегрирующий «Тритон».

5.Работу проводить с учётом предложенных вариантов компонования формируемых трактов (передающего, приемного, измерительного и анализирующего), используемых в работе.

31

6.Провести измерения характеристик и параметров временной и частотной реализаций сигналов на всех этапах формирования передаваемого и принимаемого сигнала (обязательно с учетом потенциальной возможности наличия помеховых сигналов в эфире).

7.Оценить параметры принятого сигнала и проанализировать его спектр. Оформить результаты в виде таблиц, для наглядного пояснения использовать скриншоты и фотографии. Сделать выводы, поясняющие взаимосвязь выполненных действий в ходе работы и полученных результатов.

При защите результатов лабораторной работы необходимо представить содержащий все заданные расчеты отчет и продемонстрировать свои теоретические знания и практические навыки согласно выполненной работе.

Контрольные вопросы

1.Основные параметры приемной аппаратуры.

2.Основные параметры передаваемых и принимаемых сигналов.

3. Описание

устройства:

радиоприёмник

WinRadioWR-G305i.





4.Применения WinRadioWR-G305i в данной лабораторной работе.

5.Основные элементы управления WinRadioWR-

G305i.

6.Описание устройства: анализатор спектра цифровой интегрирующий «Тритон».

7.Применения «Тритон» в данной лабораторной ра-

боте.

8.Основные элементы управления «Тритона».

9.Порядок приема сигнала с измерением конкретных параметров.

32

ПРИЛОЖЕНИЕ

Справочные данные

Характеристики анализатора спектра цифровой интегрирующего «Тритон»



Характеристики

Единица

Значение





измерения



1.

Нижняя граница диапазона изме-

Гц

11,2

рений частот в реальном времени,





не выше





2.

Верхняя граница диапазона из-

Гц

2,24·104

мерений частот в реальном време-





ни, не ниже





3.

Нижняя граница диапазона изме-

дБ/20

35

рений звукового давления с микро-

мкПа



фоном TMS320D20, не выше





4.

Верхняя граница диапазона из-

дБ/20

123

мерений звукового давления с мик-

мкПа



рофоном TMS320D20, не ниже





5.

Абсолютная погрешность изме-

дБ

± 1,0

рений звукового давления с микро-





фоном TMS320D20, не более





6.

Нижняя граница диапазона изме-

дБ/(10-6

80

рений общего виброускорения с

м/с-2)



акселерометром АP98-100, не выше





7.

Верхняя граница диапазона из-

дБ/(10-6

160

мерений общего виброускорения с

м/с-2)



акселерометром АP98-100, не ниже





8.

Относительная погрешность из-

%

± 8,0

мерений виброускорения с акселе-





рометром АP98-100, не более





9.

Нижняя граница диапазона изме-

В

1,0·10-5

рений напряжения переменного то-





ка в реальном времени, не более





33
