шипниками. Свободные концы начальной и конечной секций желоба закрыты торцевыми стенками, на которых установлены опоры 2 и 4. Подшипник опоры 4 выполнен как упорный и предназначен для восприятия осевой силы шнека. Подшипник опоры 2 – проходной, для соединения шнека с помощью муфты 8 с выходным валом редуктора 6. Если шнек конвейера будет реверсироваться, подшипник 2 должен быть радиально-упорным. Начальная секция желоба имеет на крышке загрузочную воронку 10, а конечная секция – разгрузочную воронку 12 в днище желоба. Промежуточные разгрузочные воронки с затворами могут быть установлены на любых секциях в соответствии с технологическим процессом.

Шнек для удобства сборки также состоит из секций. Вал шнека выполняется из трубы, к которой крепится винтовая поверхность. Так как винтовая поверхность не раскладывается на плоскость, ее выполняют отдельными фрагментами из листовой стали толщиной 3 – 6 мм и соединяют сваркой между собой и с валом. Винтовая поверхность может быть сплошной (рис. 2.14,а) для транспортирования сухих порошковых и мелкозернистых грузов; в виде ленты (рис. 2.14,б) – для мелкокусковых грузов; в виде фасонной спирали (рис. 2.14,в) - для тестообразных грузов или в виде отдельных лопастей (рис. 2.14,г) – для тестообразных грузов с одновременным интенсивным их перемешиванием.

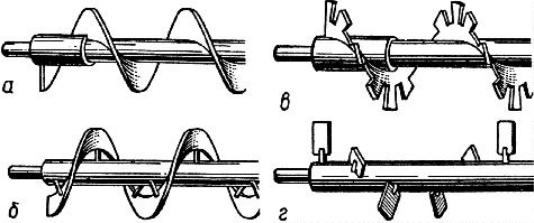

Рис. 2.14. Виды винтов: а – с сплошной винтовой поверхностью; б - с винтовой поверхностью в виде ленты; в - с винтовой поверхностью в виде фасонной спирали; г - с винтовой поверхностью в виде отдельных лопастей

Радиальный зазор между желобом и шнеком выполняют в зависимости от характера транспортируемого материала в диапазоне от 3 до 8 мм. По числу спиралей шнеки могут быть одно-, двух- и трехзаходными. Для транспортирования грузов шнеки имеют спирали одного направления – правого или левого, при смешивании грузов - разных направлений (рис. 2.15).

42

а)

б)

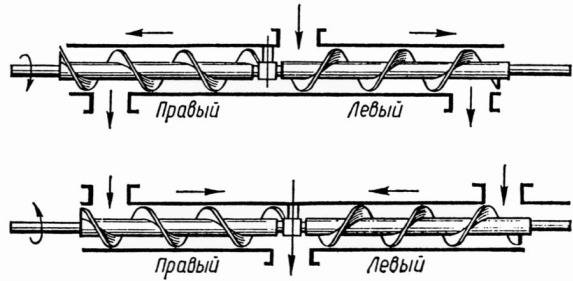

Рис. 2.15. Схемы винтовых конвейеров: а) для транспортирования; б) перемешивания грузов

Подвесные опоры шнека должны быть небольшого диаметра и длины. Расположенные в них подшипники должны быть хорошо защищены от проникновения транспортируемого материала и иметь смазочные устройства. Это требование распространяется и на подшипниковые узлы концевых опор.

В приводе горизонтальных конвейеров используются серийные цилиндрические редукторы с разнесенными или соосными валами. В последнем случае привод получается более компактным. Привод наклонных конвейеров выполняют с конической передачей для обеспечения горизонтального расположения редуктора, которое необходимо для проектного функционирования его смазочной системы.

Параметры винтового конвейера, которые характеризуют его типоразмер, определяют по заданной производительности и характеру транспортируемого груза.

Производительность конвейера связана с его конструктивными параметрами формулой

ния производительности наклонного конвейера.

Площадь потока материала в конвейере S составляет небольшую часть площади поперечного сечения шнека. На рис. 2.16 показано рекомендуемое заполнение площади сечения шнека для различных грузов. Заполнение характеризуется коэффициентом Ψ, величину которого следует принимать для легких неабразивных грузов - 0,4; для легких малоабразивных грузов - 0,32; для тя-

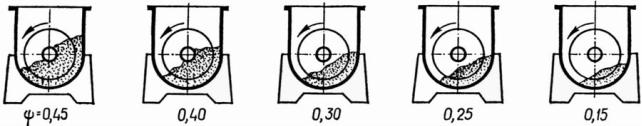

Рис. 2.16. Рекомендуемое заполнение площади сечения шнека для различных грузов

Скорость потока материала V зависит от частоты вращения шнека nш (мин-1) и шага винтовой линии tш (м) согласно выражению

Частота вращения шнека обычно составляет 50…150 об/мин и зависит от характера груза: тяжелый, тестообразный или легкий, сыпучий соответственно.

Шаг винтовой линии и диаметр шнека определяют угол подъема винтовой линии, а угол ее подъема α с учетом угла наклона всего конвейера должен быть таким, чтобы транспортируемый материал не увлекался лопастью винта во вращательное движение вокруг оси шнека и при этом обеспечивалась максимальная скорость потока материала. Это условие может выполняться при tgα< f, где f – коэффициент трения материала по лопастям шнека.

Опыт транспортирования строительных грузов винтовыми конвейерами определил рациональное соотношение параметров шнека: для горизонтальных конвейеров tш = D, для наклонных – tш = 0,8 D. Диаметры шнеков стандартизированы от 100 мм до 600 мм и должны соответствовать крупности кусков перемещаемого материала: D ≥ 12а – для сортированного, D ≥ 5а – для рядового грузов. Здесь а – размер максимального куска транспортируемого груза. Частоту вращения шнека рекомендуется назначать при транспортировании легких сыпучих грузов до150 мин-1, для кусковых – до 100 мин-1, для тяжелых и тестообразных грузов – до 50 мин-1.

Мощность привода винтового конвейера затрачивается на преодоление следующих сопротивлений передвижению груза в конвейере:

-усилия вдоль винта для подъема груза;

-сил трения груза о желоб;

-усилия вдоль винта вследствие момента трения винта о груз;

44

-усилия, эквивалентного моменту трения в подшипниках;

-внутреннего трения в перемещаемом материале при свободном его передвижение и в местах его скопления возле подвесных подшипников.

Ориентировочную мощность двигателя винтового конвейера можно определить по формуле

сопротивления движению: = 4 для тяжелых абразивных грузов ( песок, цемент ); = 2,5 (сухая глина, соль, уголь); = 1,4 для легких сыпучих грузов; Н – высота транспортирования, м; – КПД привода.

Более подробно теоретический материал по винтовым конвейерам изло-

жен в [3, с. 456…463; 4, с.195…205].

2.6. СКРЕБКОВЫЕ КОНВЕЙЕРЫ

Скребковым конвейером называют машины непрерывного транспорта, в которых перемещение грузов осуществляется волочением их по специальному желобу скребками, прикрепленными к цепному тяговому органу.

Скребковые конвейеры применяют для транспортирования хорошо сыпучих зернистых и мелкокусковых грузов: угля, цемента, удобрений, золы, древесных отходов, строительных смесей, их компонентов и т.д. на расстояние до 100 м со скоростью, не превышающей 1 м/с.

Скребковые конвейеры обладают рядом таких положительных свойств, как простота конструкции, возможность транспортировки по сложным трассам и под значительным углом к горизонту вплоть до вертикального перемещения, загрузка и разгрузка в любом месте трассы, возможность герметизации опасного груза при его транспортировании, одновременное перемещение грузов в противоположных направлениях, транспортирование горячих грузов.

К недостаткам этих конвейеров можно отнести их невысокий КПД из-за потерь на трение материала о стенки желоба, истирание, измельчение транспортируемого материала, быстрое изнашивание направляющего желоба, тяговых цепей, скребков, повышенный шум.

Классификация скребковых конвейеров представлена в табл. 2.8.

Конструкция скребкового конвейера предполагает наличие у него сле-

дующих элементов (рис. 2.17): направляющего желоба 1, тягового органа 2, скребков 3, приводной станции с ведущей звездочкой 4, натяжной станции со звездочкой 5, загрузочного бункера 6, разгрузочной воронки 7.

Направляющий желоб промышленного конвейера выполняется из стального листа толщиной 4…6 мм отдельными сварными или штампованными секциями длиной по 3…6 м. Поперечное сечение желоба может быть прямоугольным, трапецеидальным, полукруглым или круглым.

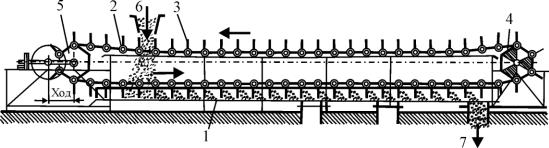

Рис. 2.17. Схема скребкового конвейера

Стыки секций должны быть надежно уплотнены и не должны иметь уступов. Для повышения долговечности желоба его рабочие поверхности делают съемными для замены или восстановления, футеруют износостойким материалом (каменным литьем, шлакоситаллом). Ширина желоба должна в 3…5 раз превышать размер соответственно наибольших и средних кусков транспортируемого материала.

Тяговым органом в скребковых конвейерах могут служить цепи различного типа, стальные канаты или ленты. Их назначение – передавать тяговое усилие от приводной станции к скребкам для перемещения груза. Наибольшее распространение получили пластинчатые и длиннозвенные цепи благодаря своей прочности, гибкости, достаточной износостойкости и удобству крепления к ним скребков, возможности комплектовать специальные звенья со звеньями приводных роликовых цепей по ГОСТ 13568. Недостатками цепей можно признать их значительную массу, высокую стоимость, повышенные динамические нагрузки. На рис. 2.18 показаны некоторые виды цепей специального исполнения для скребковых конвейеров.
