крана.

Работы выполнять исправным инструментом (в искробезопасном исполнении).

При перемерзании затвора крана, узла управления обогрев производить подогретым воздухом, паром или электротенами (во взрывобезопасном исполнении). Запрещается применение для этих целей устройств с открытым пламенем или взрывоопасных газов.

Контрольные вопросы:

1.Какова допустимая овальность концов труб с толщиной стенки до 20 мм?

2.Для каких целей предназначен аварийный запас

МТР?

3.Какие вероятные причины и методы устранения при неработоспособности ручного насоса?

28

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

4. Конспект лекции «Камеры запуска-приема средств очистки и диагностики»

Основные типы камер запуска-приема средств очистки и диагностики

Основные типы камер приема-запуска средств очистки и диагностики в блочно-комплектном исполнении типа БК (в дальнейшем – «блок камер»). Изготовителями данных устройств являются ОАО «Волгограднефтемаш», ОАО «Салаватнефтемаш» и RMA (Германия).

Блок камеры запуска (рис. 4.1) состоит из камеры запуска, устройства запасовки, крана консольного (в дальнейшем – «кран»), сигнализатора поточных устройств (в дальнейшем – «сигнализатор») и площадок обслуживания.

Рис. 4.1. Камера запуска:

1 - подсоединяемый трубопровод; 2 - индикатор прохождения поршня; 3 - байпас; 4 - манометр; 5 - вентиль; 6 - патрубок на свечу; 7 - затвор; 8 - опора.

Блок камеры приема (рис. 4.2) состоит из камеры приема, устройства извлечения, крана, сигнализатора и площадок обслуживания.

Камеры запуска и приема крепятся на фундаменте при помощи накладок, опорных плит, фундаментных болтов. Скольжение камер запуска и приема по опорной плите обеспечивает продольное перемещение камер на 100 мм.

29

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

Рис. 4.2. Камера приема:

1 - подсоединяемый трубопровод; 2 - индикатор прохождения поршня; 3 - байпас; 4 - манометр; 5 - вентиль; 6 - патрубок на свечу; 7 - дренаж; 8 - затвор; 9 - лоток;

10 - опора.

Устройство запасовки, устройство извлечения, площадки обслуживания крепятся на фундаменте посредством фундаментных болтов.

Внутри камеры запуска или приема устанавливается каретка для очистного средства. Каретка снабжена поворотным рычагом с пальцами, фиксирующими положение рычага. В верхнее положение рычаг переводится после установки каретки внутри камеры перед закрытием затвора. В нижнее положение рычаг переводится при извлечении каретки из камеры или при заталкивании каретки в камеру.

Конструктивные особенности камер запуска-приема средств очистки и диагностики

Конструктивными особенностями камер запускаприема средств очистки и диагностики являются:

–наличие в обвязке камеры запуска технологических трубопроводов для запуска средств очистки и диагностики, двух трубопроводов на свечу;

–наличие в обвязке камеры приема технологических трубопроводов для снижения скорости движения средств очистки и диагностики, дренажного трубопровода и одного трубопровода на свечу.

30

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

На камерах запуска-приема средств очистки и диагностики, эксплуатируемых филиалами ООО «Газпром трансгаз Томск», устанавливаются три вида затворов: хомутового (рис. 4.3), байонетного (рис. 4.4) и секторного (рис. 4.5) типа.

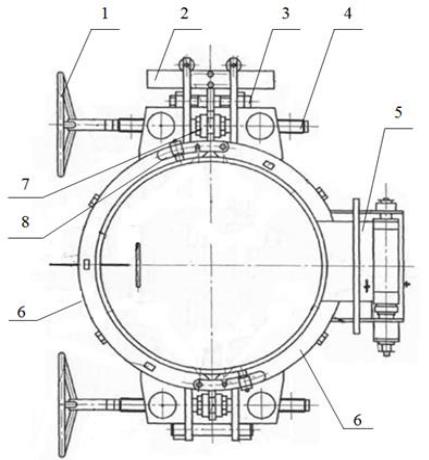

Рис. 4.3. Затвор хомутового типа.

1 - штурвал; 2 - траверса; 3 - шпилька блокирующая; 4 - винт; 5 - поворотное устройство; 6 - полухомут; 7 - планка зажимная; 8 -защелка.

31

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

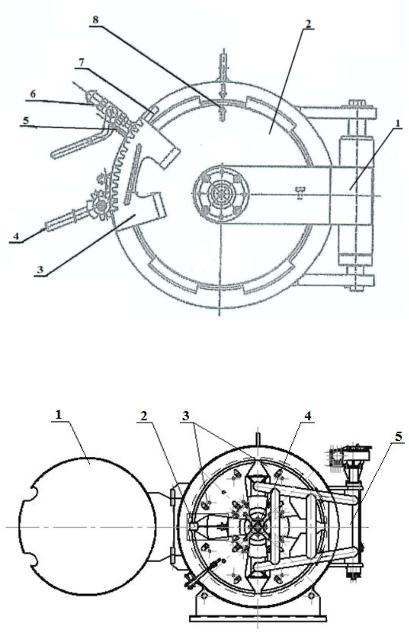

Рис. 4.4. Затвор байонетного типа.

1 - поворотное устройство; 2 - крышка; 3 - зубчатый сегмент; 4 - рычаг зубчатого колеса; 5 - фиксатор;

6 - предохранительное устройство; 7 - фиксатор закрытого положения; 8 - индикатор закрытого положения.

Рис. 4.5. Затвор секторного типа.

1 - кожух затвора; 2 - устройство предохранительное; 3 - сектор; 4 - винт; 5 - устройство поворотное.
