При испытаниях обстукивание трубопроводов не допускается.

Испытываемый трубопровод допускается заливать водой от водопровода или насосом при условии, чтобы давление, создаваемое в трубопроводе, не превышало испытательного давления.

Требуемое давление при испытании создается гидравлическим прессом или насосом, подсоединенным к испытываемому трубопроводу через два запорных вентиля.

После достижения испытательного давления трубопровод отключается от пресса или насоса.

После окончания гидравлического испытания все воздушники на трубопроводе должны быть открыты и трубопровод должен быть полностью освобожден от воды через соответствующие дренажи.

Результаты гидравлического испытания на прочность и плотность признаются удовлетворительными, если во время испытания не произошло разрывов, видимых деформаций, падения давления по манометру, а в основном металле, сварных швах, корпусах арматуры, разъемных соединениях и во всех врезках не обнаружено течи и запотевания.

Пневматическое испытание должно проводиться воздухом или инертным газом и только в светлое время суток.

Во время осмотра подъем давления не допускается. При осмотре обстукивание молотком трубопровода, находящегося под давлением, не допускается.

Места утечки определяются по звуку просачивающегося воздуха, а также по пузырям при покрытии сварных швов и фланцевых соединений мыльной эмульсией и другими методами.

Дефекты устраняются при снижении избыточного давления до нуля и отключении компрессора.

Контрольные вопросы:

1. На какие типы делятся плановые огневые работы?

63

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

2.Какие обязанности у исполнителей газоопасных

работ?

3.На каком расстоянии от края траншеи должны быть уложены инструменты и материалы, необходимые для выполнения работ?

4.Какие средства индивидуальной защиты необходимо применять при выполнении изоляционных работ?

5.При каких условиях не допускается выполнение работ на высоте?

6.Какие обязанности персонала охранных постов при проведении гидравлических и пневматических испытаний?

64

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

7. Конспект лекции «Эксплуатация газорегуляторных пунктов»

Устройство, назначение, принцип работы, эксплуатация и ремонт РП-10, ГРП

Газорегуляторные пункты (ГРП) типа РП-10, ГРП предназначены для снижения давления газа и поддержания его в заданных параметрах. Эксплуатация и технический осмотр газорегуляторных пунктов должны осуществляться в соответствии с «Правилами безопасности систем газораспределения и газопотребления» ПБ 12-529-03.

Шкафной РП-10 предназначен для питания газопотребляющего оборудования. Конструктивно газорегуляторный пункт выполнен в виде шкафа из листовой стали со смонтированным внутри газовым оборудованием.

Газовое оборудование ГРПШ-10МС (рис. 7.1) состоит из:

- рабочей нитки, состоящей из (по ходу газа) крана шарового, регулятора давления газа комбинированного РДГК-10М, крана шарового, врезанных в одной точке штуцеров для клапана предохранительно-сбросного низкого давления КПС-Н (через медную трубку) и напоромера (через гибкий шланг);

65

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

- байпасной нитки, состоящей из двух шаровых кранов.

Рис. 7.1. Технологическая схема РП-10.

Регулятор давления газа комбинированный РДГК10М (рис. 7.2, 7.3) состоит из трёх основных узлов: фильтра, предохранительно-запорного клапана и регулятора давления.

Седло регулятора (2), расположенное в корпусе (1), является одновременно седлом рабочего (3) и запорного (4) клапанов. Рабочий клапан посредством штока (5) и рычажного механизма (6) соединен с рабочей мембраной (7). Пружина (13) и регулировочная гайка (14) предназначены для настройки выходного давления. Отключающее устройство (15) имеет мембрану (16), соединённую с исполнительным механизмом, фиксатор (17) которого удерживает запорный клапан в открытом положении. Настройка ПЗК осуществляется пружинами (39 и 40).

Подаваемый к регулятору газ среднего и высокого давления, проходя через зазор между рабочим клапаном и седлом, редуцируется до низкого давления и поступает к потребителю. Импульс от выходного давления передаётся по внутренней импульсной трубке в подмембранную полость регулятора, которая в свою очередь соединена импульсным трубопроводом с подмембранной полостью ПЗК.

66

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

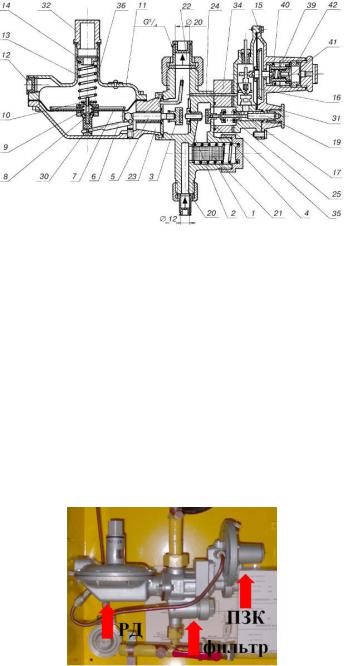

Рис. 7.2. Регулятор давления газа РДГК-10М.

1 - корпус; 2 - седло; 3 - клапан рабочий; 4 - клапан отсечной; 5, 19 - шток; 6 - механизм рычажной; 7, 16 - мембрана; 8 - сбросной

клапан; 9, 13, 25, 39, 40 - пружина; 10, 14, 41, 42 - гайка регулировочная; 11 - крышка; 12 - штуцер; 15 - устройство отключающее (ПЗК); 17 - фиксатор; 20 - патрубок входной; 21 - фильтр для отделения пыли; 22 - патрубок выходной;

23, 24 - канал импульсный; 30 - корпус; 31, 32 - пробка; 34 - плита; 35 - прокладка; 36 - стакан.

При повышении или снижении настроечного выходного давления сверх заданных значений фиксатор (17) усилием на мембране (16) выводится из зацепления, и клапан (4) перекрывает седло (2). Поступление газа прекращается. Пуск регулятора в работу производится вручную после устранения причин, вызвавших срабатывание отключающего устройства.

Рис. 7.3. Регулятор давления газа РДГК-10М
