Клапан предохранительный сбросной низкого давления КПС-Н (рис. 7.4) состоит из следующих основных узлов и деталей: корпуса (1) с седлом (2), клапана (4), мембраны с жёстким центром (3), защеплённой по периферии в корпусе (5) с помощью гайки (6), настроечной пружины (7), регулировочной гайки (8) и тяги (9) для ручного открытия клапана. Газ из сети через входное отверстие поступает в надмембранную полость. Давление газа уравновешивается настроечной пружиной (7).

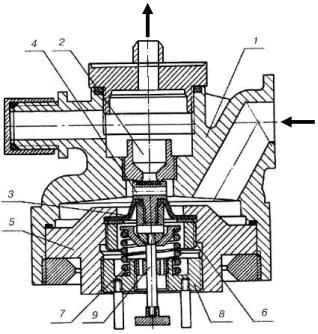

Рис. 7.4. Клапан предохранительный сбросной, низкого давления (КПС-Н).

1 - корпус; 2 - седло; 3 - мембрана с жестким центром; 4 - клапан; 5 - корпус; 6 - гайка; 7 - настроечная пружина; 8 - регулировочная гайка; 9 - тяга.

При повышении давления газа в сети выше настроечного мембрана преодолевает усилие настроечной пружины и открывает выход газа через сбросное отверстие выходного патрубка. При снижении давления клапан возвращается в первоначальное положение и перекрывает

68

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

сбросное отверстие. Настройка срабатывания клапана осуществляется вращением регулировочной гайки (вращение по газовой стрелке увеличивает давление срабатывания клапана, и наоборот). Редуцирующие пункты (далее – РП) содержат две линии редуцирования, одинаковые по устройству, настройке и производительности, а также приборы контроля давления и защиты потребителя от превышения давления выше номинального.

Работа редуцирующих линий осуществляется следующим образом. Газ с давлением от 3 до 12 кгс/см² поступает по трубопроводу на вход РП (рис. 7.5), кран (1) входной, кран (2) (на входе одной из редуцирующих линий) и кран (9) (на выходе одной из линий) в этот момент необходимо открыть. Газ поступает в фильтр (3), в котором подвергается очистке от механических примесей.

Рис. 7.5. Технологическая схема РП.

1 - кран входной; 2 - кран перед фильтром; 3 - фильтр; 4 - предохранительный клапан-отсекатель; 5 - регулятор давления

РД-32м; 6 - предохранительный сбросной клапан;7 - манометр входного давления; 8 - напоромер контроля выходного давления; 9 - кран выходной.

69

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

Далее он проходит через клапан-отсекатель (4) на регулятор давления (5), в котором давление газа снижается до заданного (200 мм вод. ст.) и идет в выходной трубопровод на потребление.

При работе редуцирующей линии (рис. 7.5) функционируют элементы автоматической защиты. Клапанотсекатель (4) при давлении газа на выходе редуцирующей линии выше 250 мм вод. ст. срабатывает, перекрывает проход газа, и работа редуцирующей линии прекращается. Сбросной клапан (6) (Рсрабат. = 230 мм вод. ст.) служит для отвода в атмосферу излишнего количества газа при неисправной, но работающей редуцирующей линии, при отказе клапана-отсекателя (4), а также при утечке газа при отключенной редуцирующей линии. Контроль величины давления в линии потребителя осуществляется с помощью напоромера (8).

В качестве регулирующего и поддерживающего давление газа после себя устройства в РП используется регулятор давления газа РД -32М (рис.7.6).

Регулятор выполнен из мембранной камеры и крестовины, соединенных накидной гайкой. На конце штока (11), на резьбе, навернут клапан (4) с контргайкой, вращая который можно регулировать величину наибольшего открытия клапана при сборке регулятора или замене седла в крестовине (6). В центре мембраны (3) встроен предохранительный клапан (8). При любом установившемся режиме работы регулятора его подвижные элементы находятся в равновесии. Усилие от входного давления газа на клапан (4), уменьшенное рычажной передачей, и усилие пружины (12) уравновешиваются в каждом положении определенным давлением газа (Рвых через штуцер под мембраной) снизу мембраны (3). Если расход газа или входное давление в процессе работы изменяются, то равновесие подвижной системы нарушается.

Под действием преобладающего усилия мембрана через рычажную передачу передвигает клапан в другое равновесное положение, соответствующее новому расходу

70

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

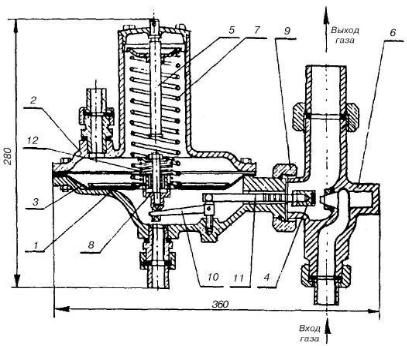

Рис. 7.6. Регулятор давления газа РД-32М.

1 - корпус; 2 - крышка верхняя; 3 - мембрана; 4 - клапан регулятора; 5 - винт регулировочный; 6 - крестовина регулятора в сборе с седлом; 7 - пружина; 8 - клапан предохранительный;

9 - гайка накидная; 10 - рычаг; 11 - шток; 12 - пружина.

или входному давлению газа. В случае прекращения расхода возросшее после регулятора давление газа поднимает мембрану вверх, до полного закрытия клапана регулятора (4). Вследствие возможной негерметичности закрытого клапана (4) выходное давление при отсутствии расхода, будет повышаться, а мембрана регулятора – подниматься, преодолевая усилие малой пружины. Предохранительный клапан (8) откроется, и за счет сброса определенного количества газа (через штуцер над мембраной) в атмосферу дальнейший рост давления газа в сети за регулятором прекратится.

При измерении параметров, регулировании, контроля во время работы РП-10, ГРП необходимо проверять:

71

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

Шкафные газорегуляторные пункты должны быть снабжены:

-запорной или запорно-регулирующей арматурой;

-приборами для измерения давления;

Запорная и запорно-предохранительная арматура должна устанавливаться на штуцерах, непосредственно присоединённых к трубопроводам, или на трубопроводах, подводящих и отводящих из него рабочую среду.

Арматура должна иметь следующую маркировку:

-наименование или товарный знак изготовителя;

-условный проход, мм.;

-условное давление, МПа;

-направление потока среды;

-на маховике запорной арматуры должно быть указано направление его вращения при открывании или закрывании арматуры.

Каждый РП-10, ГРП должен быть снабжен манометрами прямого действия. Манометры должны иметь класс точности не ниже 1,5. Манометры должны выбираться

стакой шкалой, чтобы предел измерения рабочего давления находился во второй трети шкалы.

На шкале манометра должна быть нанесена красная черта, указывающая рабочее давление на участке трубопровода РП-10, ГРП.

Манометр должен быть установлен так, чтобы его показания были отчётливо видимы обслуживающему персоналу.

Установка манометра выше 3 м от уровня площадки обслуживания не допускается.

При осмотре технического состояния РП-10, ГРП должны выполняться:

-проверка по приборам давления газа до и после регулятора, перепада давления на фильтре, температуры воздуха в помещении (шкафу), если предусмотрено их отопление, отсутствия утечки газа с помощью мыльной эмульсии или прибором;

-контроль за правильностью положения молоточка и
