вид арматуры – запорная.
Кзапорной трубопроводной арматуре относятся устройства, предназначенные для отключения одной части трубопровода от другой, включения и отключения технологических установок и сосудов.
Вся запорная арматура ЛЧ имеет нумерацию согласно технологической схеме, указатели открытия и закрытия, указатели направления потока газа.
Кхарактерным особенностям работы запорной арматуры на ЛЧ относится высокое давление транспортируемого газа (до 9,8 МПа).
Кзапорной арматуре предъявляются следующие основные требования: обеспечение герметичного отключения отдельных участков газопровода, сосудов и длительное время сохранения герметичности, высокая работоспособность, коррозионно-стойкость и взрывобезопасность.
На газопроводах применяется трубопроводная арматура отечественного (Алексинская ТПА, Волгоград ХМ, Дзержинск ХМ, Кемерово ХМ, Пенза ТПА) и зарубежного (Борзиг – Германия, Грове – Италия, Кобе Стил – Япония, Камерон – Франция, Ничимен – Япония, Со- Дю-Тарн – Франция и ЧКД – Чехия) производства.
Кран (рис. 3.1) – это запорное устройство, в котором подвижная деталь затвора имеет форму тела вращения с отверстием для пропуска рабочей среды. Для перекрытия потока газа затвор вращается вокруг своей оси, перпендикулярно трубопроводу. Краны оборудованы гидравлическими, пневматическими, пневмогидравлическими и/или электрическими приводами. Кроме того, возможно ручное управление краном.
По сравнению с другими видами запорной арматуры краны обладают следующими преимуществами: компактность, прямоточное движение потока газа, что не вызывает больших гидравлических сопротивлений.
23
СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

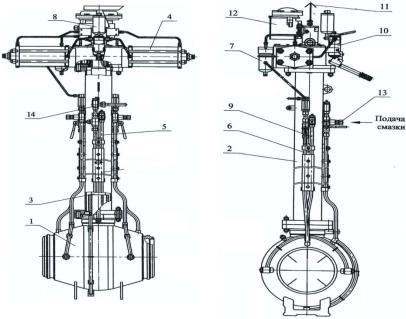

Рис. 3.1. Кран шаровой, |
Рис. 3.2. Кран шаровой, вид 2. |
вид 1. |
|
Рис. 3.1, 3.2 – обозначения:
1 - корпус; 2 - колонна; 3 - удлинитель; 4 - пневмогидропривод; 5 - трубка смазочная для набивки
шпинделя; 6 - трубка отбора газа; 7 - фильтр-осушитель газа; 8 - бак расширительный; 9 - трубка смазочная для набивки полости крана; 10 - насос; 11 - указатель положения; 12 - узел управления; 13 - штуцер набивочный; 14 - узел сброса конденсата.
ТО, ППР ТПА, основные неисправности, методы устранения
Система планово-профилактических работ (далее ППР) включает в себя совокупность организационнотехнических мероприятий по надзору, техническому обслуживанию и ремонту кранов, способствующих повышению надежности, предупреждению отказов и аварий.
Сущность системы ППР заключается в организации и производстве определенных видов технического
24
СПБГУАП группа 4736 https://new.guap.ru/i03/contacts
обслуживания, в соответствии с НТД и заводскими инструкциями по эксплуатации.
Текущее обслуживание включает в себя следующие виды работ:
-плановый осмотр (ТО-1), проводится 1 раз в месяц;
-сезонное обслуживание (ТО-2), проводится 1 раз в 6 месяцев;
-текущий ремонт (ТР), проводится по результатам ТО-
1, ТО-2;
-техническое диагностирование (ТД), проводится каждые 10 лет, а также в случаях, приведенных в п. 8.4.1
СТО Газпром 2-2.3-385-2009;
-средний ремонт (СР), проводится по результатам ТД;
-капитальный ремонт (КР), проводится по результатам ТД;
-обслуживание при хранении (ТО при хранении), проводится 1 раз в год;
-обслуживание при консервации объекта (ТО при консервации), проводится 1 раз в год.
По результатам анализа информации, полученной в ходе планового осмотра и технического обслуживания ТПА, составляется перечень требуемых ремонтных работ в виде плана комплексного ремонта.
С характерными неисправностями, возникающими в
трубопроводной |
арматуре, можно |
ознакомиться в |
|
таблице 3.1. |
|
|
|
|
|
|
Таблица 3.1. |
|
|
Характерные неисправности |
|
Наименование |
|
Вероятная причина |
Метод устранения |
неисправностей |
|
||
|
|
|
|
|
|
Нарушена регулировка |
|
|
|
конечных выключателей в |
Отрегулировать |
Кран |
|
электропневматическом |
конечные |
перекрывается |
|
узле управления (далее |
выключатели |
не полностью |
|
ЭПУУ) или упоров в |
(магниты в ЭПУУ) |
|
|
приводе |
или упоры в приводе |
|
|
|
|
Кран не |
|
Рукоятка переключения |
Установить рукоятку |
25
СПБГУАП группа 4736 https://new.guap.ru/i03/contacts
Наименование |
Вероятная причина |
Метод устранения |
|
неисправностей |
|||
|
|
||
перекрывается |
насоса находится в |
в соответствующее |
|
|
промежуточном |
положение. |
|
|
положении между |
Отогреть корпус |
|
|
табличками «О», «Д» или |
крана и удалить из |
|
|
«3». Примерзание |
него влагу и |
|
|
шаровой пробки из-за |
конденсат. |
|
|
наличия влаги и |
Отогреть и продуть |
|
|
конденсата в корпусе |
трубы обвязки. |
|
|
крана. Перемерзание |
Отремонтировать |
|
|
трубок |
насос |
|
|
пневмогидросистемы. |
|
|
|
Неисправен насос |
|
|
|
Износ уплотнительных |
Заменить резиновые |
|
|
кольца. |
||
|
резиновых колец привода. |
||
|
Снять и |
||
Длительное |
Неисправен узел |
||
отремонтировать узел |
|||
время |
управления. |
||
управления. |
|||
перекрытия |
Гидросистема крана |
||
Отрегулировать |
|||
крана |
перекрыта |
||
дросселями время |
|||
|
регулирующими |
||
|
перетекания |
||
|
дросселями |
||
|
гидрожидкости |
||
|
|
||
|
|
Поднабить |
|
|
|
уплотнительную |
|
Негерметичность |
|
смазку в манжеты. |
|
уплотнения |
Износ манжет |
Снять привод, |
|
шпинделя |
|
колонну, удлинитель, |
|
|
|
фланец и заменить |
|
|
|
манжеты |
|
|
|
Поднабить |
|
|
|
уплотнительную |
|
|
Механические |
смазку в зону |
|
|
повреждения |
уплотнения. |
|
Негерметичность |
уплотнительных колец |
Провести регулировку |
|
затвора крана |
затвора. |
крана по стрелке |
|
|
Разрегулировка затвора |
указателя на приводе |
|
|
крана |
с помощью упоров и |
|
|
|
настройкой концевых |
|
|
|
выключателей ЭПУУ |
|
|
Износ уплотнительных |
Заменить |
|
Не работает |
резиновых колец |
уплотнительные |
|
ручной насос |
плунжера. Неисправность |
кольца. |
|
|
обратных клапанов |
Отремонтировать и |
26
СПБГУАП группа 4736 https://new.guap.ru/i03/contacts
Наименование |
Вероятная причина |
Метод устранения |
|
неисправностей |
|||
|
|
||
|
(механические |
проверить плотность |
|
|
повреждения уплотнения |
прилегания шарика в |
|
|
клапана). |
клапане. |
|
|
Отсутствие |
Долить |
|
|
гидрожидкости в |
гидрожидкость в |
|
|
расширительном баке |
расширительный бак |
Требования безопасности при эксплуатации и ремонте ТПА
При эксплуатации кранов особое внимание следует обращать:
-на выполнение функции закрытия и открытия;
-герметичность;
-скорость сброса давления;
-температуру поверхности корпусных деталей и рабочей среды.
Для обеспечения безопасной работы запрещается:
-эксплуатировать краны при отсутствии эксплуатационной документации (паспорта, руководства по эксплуатации);
-использовать краны для работы в условиях, превышающих указанные в эксплуатационной документации;
-производить работы по устранению дефектов, подтяжку уплотнений, резьбовых соединений, находящихся под давлением;
-использовать краны в качестве опор для оборудования и трубопроводов;
-применять для управления кранами рычаги, удлиняющие плечо рукоятки или маховика, не предусмотренные руководством по эксплуатации;
-производить перестановку приводов от энергии давления сжатого кислорода;
-стравливать импульсный газ или переставлять кран во время грозы;
-дросселирование газа при частично открытом затворе
