Примечание. Изменение масштаба отображения временной диаграммы осуществляется нажатием левой или правой кнопок панели шкалы времени окна мо-
делирования
(см. рис. П1.27).
Сохранение результатов моделирования
1.Щелкните кнопку «Сохранение временной диаграм-
мы» на панели инструментов окна моделирования. Появится окно Save Waveform (рис. П1.28).
2.Введите имя файла с расширением .tve и нажмите кнопку OK.

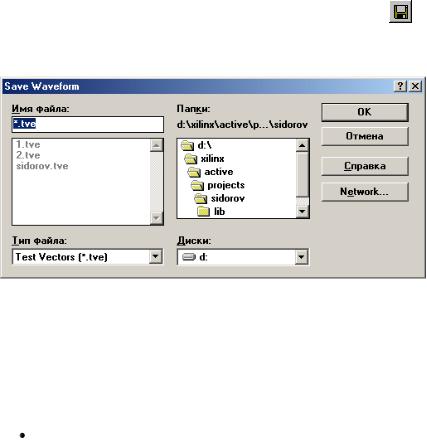

Рис. П1.28. Окно сохранения временных диаграмм
ЛОГИЧЕСКИЕ ЭЛЕМЕНТЫ СХЕМНОГО РЕДАКТОРА
Группа Gate окна выбора типа элемента (см. рис. П1.7) содержит следующий набор логических элементов:
инвертор НЕ (INV);
элементы И (конъюнктор, AND) с инверсными и не инверсными входами от 2 до 9;
элементы ИЛИ (дизъюнктор, OR) с инверсными и не инверсными входами от 2 до 9;
элементы ИНЕ (NAND) с инверсными и не инверсными входами от 2 до 9;
136
элементы ИЛИНЕ (NOR) с инверсными и не инверсными входами от 2 до 9;
элементы “Исключающее ИЛИ” (сложение по модулю 2, XOR) с числом входов от 2 до 9;
элементы, выполняющие функцию логическая равнозначность (XNOR) с числом входов от 2 до 9;
элементы 2-2И-2ИЛИ (SOP4) с инверсными и не инверсными входами;
элементы 1-2И-2ИЛИ (SOP3) с инверсными и не инверсными входами.
Расшифровка обозначений элементов этой группы достаточно проста, поскольку тип элемента явно указан в его названии, а число обозначает количество входов. Кроме того, у элементов некоторые входы могут быть проинвертированы, что отмечается символом B в обозначении элемента. Пример соглашения, принятого для обозначения логических элементов, приведен на рис. П1.29.
Рис. П1.29. Обозначение логических элементов
Инвертор НЕ (INV)
Условное графическое обозначение инвертора, приведено на рис. П1.30. Инвертор является базовым элементом.
Рис. П1.30. Условное графическое обозначение инвертора
137
Элементы И (AND)
Условные графические обозначения элементов AND, приведены на рис. П1.31. Элементы AND до пяти входов включительно являются базовыми элементами и могут иметь инверсные входы в любой комбинации (см. рис. П1.31).
Элементы AND с числом входов от 6 до 9 не имеют инверсных входов и являются макроэлементами.

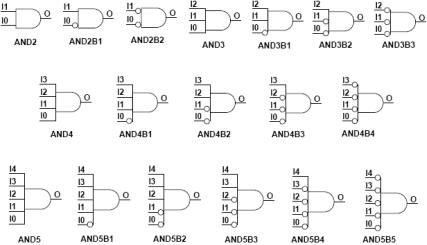

Рис. П1.31. Условное графическое обозначение элементов AND
Элементы ИЛИ (OR)
Условные графические обозначения элементов OR приведены на рис. П1.32. Элементы OR до пяти входов включительно являются базовыми элементами и могут иметь инверсные входы в любой комбинации (см. рис. П1.32).
Элементы OR с числом входов от 6 до 9 не имеют инверсных входов и являются макроэлементами.
138

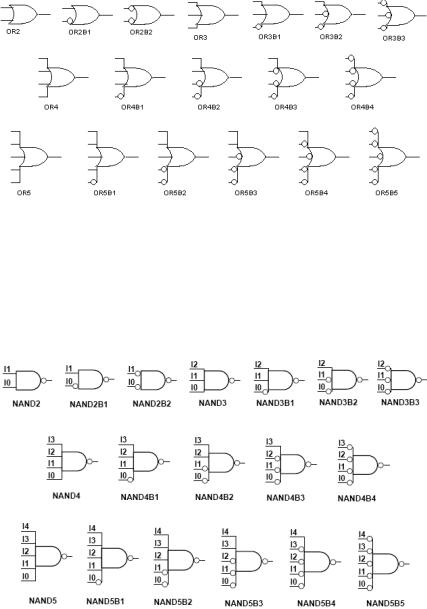

Рис. П1.32. Условное графическое обозначение элементов OR
Элементы ИНЕ (NAND)
Условные графические обозначения элементов NAND, приведены на рис. П1.33. Элементы NAND до пяти входов включительно являются базовыми элементами и могут иметь инверсные входы в любой комбинации.
Рис. П1.33. Условное графическое обозначение элементов NAND
139
Элементы ИЛИНЕ (NOR)
Условные графические обозначения элементов NOR приведены на рис. П1.34. Элементы NOR до пяти входов включительно являются базовыми элементами и могут иметь инверсные входы в любой комбинации (см. рис. П1.34). Элементы NOR с числом входов от 6 до 9 не имеют инверсных входов и являются макроэлементами.

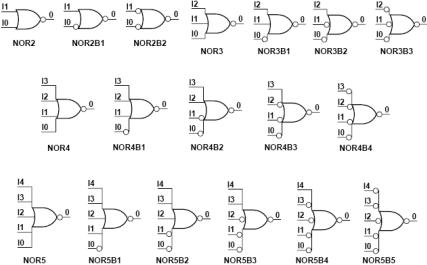

Рис. П1.34. Условное графическое обозначение элементов NOR
Элементы 2-2И-2ИЛИ (SOP4)
Условные графические обозначения элементов SOP4 приведены на рис. П1.35. Элементы SOP4 являются макроэлементами и могут иметь инверсные входы в любой комбинации (см.
рис. П1.35).
