Задание синхросигналов

1.Для задания синхросигналов на требуемом внешнем входе сначала выделите щелчком его имя в поле имен окна моделирования схемы.

2.Затем нажмите кнопку задания периодических

входных воздействий на панели инструментов окна моделирования (см. рис. П1.17). Появится окно

Simulator Selection (рис. П1.21).

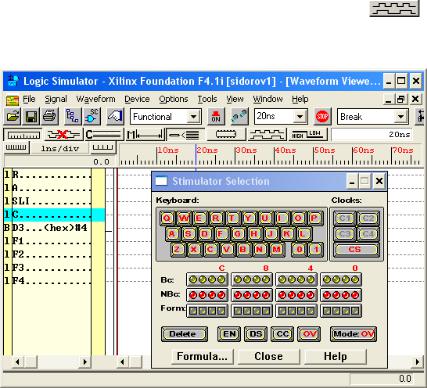

Рис. П1.21. Окно задания периодических входных воздействий

Встроенные генераторы периодических сигналов в этом окне представлены изображением светодиодов в двух строчках Bc: и NBc: (прямое и инверсное значения сигналов). Каждая строка светодиодов представляет собой выходы 16-разрядного двоичного счетчика. Выходы счетчика могут быть поданы на любое число внешних входов. Частота переключения младшего разряда счетчи-

131

ка определяется, как базовая частота синхросигналов и устанавливается в окне Preferences. На остальных выходах счетчика будет появляться пересчитанная базовая частота.

3.Щелкните требуемый светодиод генератора сигналов в окне задания входных воздействий (см. рис. П1.21). В окне моделирования имя входа будет помечено символом B с указанием номера выбранного разряда счетчика, например, B0 - младший разряд счетчика, B3 - четвертый разряд.

4.Закройте окно Stimulator Selection, нажав кнопку Close (см. рис. П1.21).

Как отсоединить генератор от внешнего входа схемы

1.Выделите имя внешнего входа в окне моделирования (см.

рис. П1.21).

2.Нажмите кнопку Delete в окне задания периодических входных воздействий (см. рис. П1.21).

Задание входных воздействий в окне моделирования

1.Щелкните правую клавишу мыши в поле временных диаграмм окна моделирования схемы. Появится меню, в котором щелкните опцию Edit (рис. П1.22). Откроется окно Test Vector State Selection (рис. П1.23).

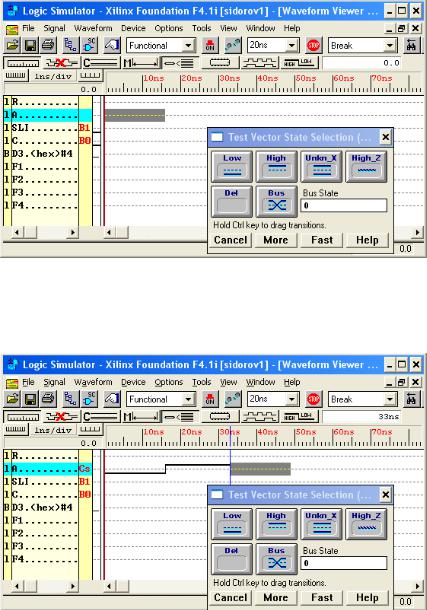

2.Расположите указатель мыши в поле задания сигнала окна моделирования (рис. П1.24) напротив имени внешнего входа и нажмите левую клавишу мыши. Не отпуская клавиши, переместите вправо курсор на отрезок времени с неизменным значением сигнала. Данный отрезок будет выделен (см. рис. П1.24). После чего щелкните мышью кнопку Low или High в окне Test Vector State Selection для задания требуемого значения входного сигнала 0 или 1 на данном отрезке.

132

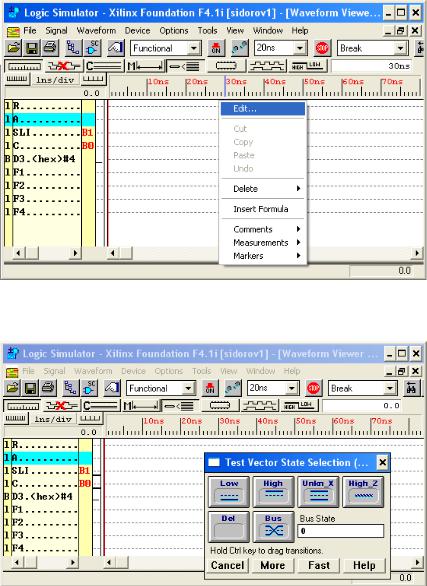

Рис. П1.22. Меню выбора редактора входных временных диаграмм

Рис. П1.23. Окно Test Vector State Selection

133

Выполнение моделирования схемы

Для моделирования схемы на заданную последовательность входных сигналов выполните следующие действия.

1. Установите шаг моделирования 10 нс или 20 нс, открыв в окне моделирования «Выбор шага моделирования» (рис. П1.26).

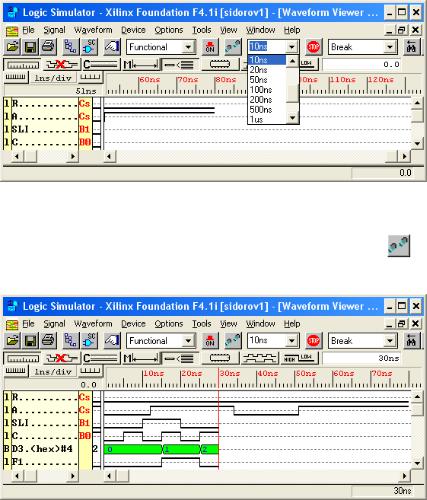

Рис. П1.26. Выбор шага моделирования

2. Затем последовательно нажимайте кнопку выполнения моделирования по шагам в окне Logic Simulator

(рис. П1.27).
