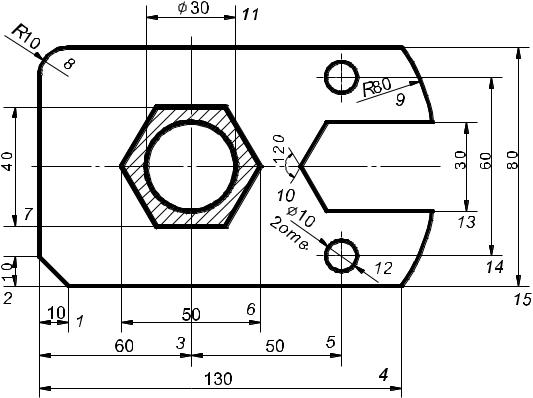

5.Проставить размеры 3, 4. Воспользуйтесь указаниями п. 4.

6.Проставить размер 5.

Воспользуйтесь командой Размеры/ Продолжить. На запрос системы укажите в КС:

1)втораявыноснаялиния(выбратьключВыбор—символS,которыйозна- чает отмену выбора, сделанного системой автоматически) S «Enter»;

2)выберите размер для продолжения (курсором на экране выбрать правую выносную линию размера 3);

3)вторая выносная линия (курсором на экране указать начало 2-й выносной линии для размера 5);

4)вторая выносная линия «Enter».

Если Вас не устраивает размерный текст, то можно действовать двумя способами: 1. После задания 1-й и 2-й выносных линий (например в п. 4 после выполнения пунктов

1) и 2)) на запрос системы

3) размерная линия (укажите в КС ключ Текста — символ Т ) Т «Enter»; 4) введите размерный текст (наберите в КС необходимый размерный

текст)«Enter»;

5) размерная линия (курсором на экране укажите положение размерной линии) «Enter». 2. 1) курсором на экране выделите редактируемый размер; 2) в падающем меню Редактировать выделить Свойства; 3) откройте раздел Текст окна Свойства, нажав на метку +; 4) набейте необходимый текст в строке Величина размера; 5) закройте окно Свойства;

6) клавишей «Esc» отмените выделение размера.

20

Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

7. Проставить размеры 6 и 7. Воспользуйтесь указаниями п. 4.

Если Вас не устраивает положение размерного числа, то можно действовать так:

1)курсором на экране выделите редактируемый размер;

2)в падающем меню Редактировать выделить Свойства;

3)откройте раздел Текст, нажав на метку +;

4)найдите строку Текст по горизонтали или Текст по вертикали и выберите из предлагаемых позиций нужное;

6)закройте окно Свойства;

7)клавишей «Esc» отмените выделение размера.

8. Проставить размеры 8 и 9.

Воспользуйтесь командой Размеры/ Радиус. На запрос системы укажите в КС:

1)выберите дугу или круг (курсором на экране выделить дугу);

2)положение размерной линии (курсором на экране указать местоположение размерной линии).

9. Проставить размер 10.

Воспользуйтесь командой Размеры/ Угловой. На запрос системы ука-

жите в КС:

1)выберите дугу, круг, отрезок (курсором на экране выделить один из отрезков угла);

2)второй отрезок (курсором на экране выделить второй отрезок угла);

3)положение размерной линии (курсором на экране указать местоположение размерной линии).

10. Проставить размер 11.

Воспользуйтесь командой Размеры/ Линейный (см. п. 4).

Для написания знаков воспользуйтесь советом.

%%nnn — вставка символа процента, %; %%O — включение, выключение надчеркивания; %%U — включение, выключение подчеркивания; %%d — вставка символа углового градуса, °; %%с — вставка символа диаметра, Ø; %%р — вставка символа плюс/минус, ±.

11. Проставить размер 12.

Воспользуйтесь командой Размеры/ Диаметр. На запрос системы укажите в КС:

1)выберите окружность (курсором на экране выделить окружность);

2)положение размерной линии (курсором на экране указать местоположение размерной линии).

Надпись «2 отв.» можно получить только средствами команды Рисования/ Текст (см. лабораторная работа 6, п. 4).

12. Проставить размеры 13, 14 и 15. Воспользуйтесь указаниями п. 4.

Лабораторная работа 5

Продолжить редактирование изображения в соответствии с рис. 2.10, используя панель Свойства объектов, разбить чертеж послойно.

Возможность использования слоев — одно из главных преимуществ черчения в среде AutoCAD перед карандашом и бумагой.

21

Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

Слои рисунка можно сравнить с листами прозрачной кальки, на каждом из которых группируются различные типы данных чертежа (контур, оси, штриховка, размеры и т.п.). Расположение объектов на различных слоях позволяет упростить многие операции по управлению данными чертежами, так как слой несет в себе набор свойств, которые наследуют все объекты, созданные в этом слое (цвет, тип и вес линий).

Комбинируя различные сочетания слоев, несущих в себе различные конструкции, можно компоновать необходимые комплекты конструкторской документации.

1. После вычерчивания изображения детали создать слои с заданными свойствами.

Выбрать в падающем меню Формат команду Слои.

В открывшемся диалоговом окне Диспетчер свойств слоев нажать кнопку Новый и задать свойства создаваемого слоя.

При создании нового чертежа автоматически создается слой с именем 0, которому присваивается белый цвет и тип линии Continuous. Слой 0 не может быть удален и переименован.

1.1. Слой Оси 1.1.1. Имя

Имя может содержать не более 31 любого символа без пробелов.

Набить в соответствующем окне имя Оси. 1.1.2. Цвет

1)установить курсор в области Цвет и щелкнуть мышкой;

2)выбрать в открывшемся диалоговом окне Выбор цвета из стандартных цветов Синий;

3)нажать кнопку ОK.

1.1.3.Тип линий

1)установить курсор в области Тип линий и щелкнуть мышкой;

2)выбрать в открывшемся диалоговом окне Выбор типа линий Center.

При необходимости загрузить нужный тип линии; 3) нажать кнопку ОK.

1.1.4. Вес линий Выбрать из предлагаемого списка 0.15 мм. 1.2. Слой Контур

Воспользуйтесь указаниями п. 1.1, указав соответственно в пунктах:

1.2.1.Имя — Контур.

1.2.2.Цвет — Красный.

1.2.3.Тип линий — Continuous.

1.2.4.Вес линий — 0.5 мм.

1.3. Слой Штриховка.

Воспользуйтесь указаниями п. 1.1, указав соответственно в пунктах:

1.3.1.Имя — Штриховка.

1.3.2.Цвет — Зеленый.

1.3.3.Тип линий — Continuous.

1.3.4.Вес линий — 0.15 мм. 1.4. Слой Размеры.

22

Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

Воспользуйтесь указаниями п. 1.1, указав соответственно в пунктах:

1.4.1.Имя — Размеры.

1.4.2.Цвет — Черный.

1.4.3.Тип линий — Continuous.

1.4.4.Вес линий — 0.15 мм.

1.5. Нажать кнопку Применить и ОK.

2. Присвоить каждой линии чертежа свой слой с заданными параметрами. Чтобы изменить слой объекта, необходимо:

1)курсором на экране выбрать объект;

2)в раскрывающемся списке Управление слоями выбрать тот слой, в ко-

торый переносите объект.

Отменить выделение объекта, нажав клавишу «Esc».

Лабораторная работа 6

Выполнить титульный лист (рис. 2.11).

1.Выбрать формат листа А4 (210×297).

2.Вычертить рамку. Перейти от мировой системы координат к ПСК, присвоив точке 1 (нижний левый угол рамки) координаты (0, 0).

3.Набрать строки титульного листа.

3.1. Получить надпись: ВолгГАСУ.

Воспользуйтесь командой Текст падающего меню Рисовать. Выбрать Текст/ Текст из одной строки. На запрос системы укажите в КС:

1)координаты стартовой точки текста (указать координаты первой строчки текста): 55, 270 «Enter»;

2)высота (указать высоту шрифта): 10 «Enter»;

3)угол поворота (указать величину угла поворота текста): 0 «Enter»;

4)текст (набить текст первой строки): ВолгГАСУ «Enter»;

5)текст: «Esc».

Нажатие клавиши «Esc» один раз после ввода текста означает, что далее будет введена следующая строка текста, расположенная под первой. Поэтому для отказа от команды необходимо нажать клавишу дважды: «Esc», «Esc».

3.2. Получить следующие строки титульного листа.

Воспользуйтесь указаниями п. 3.1, учитывая, что координаты начала строк соответственно равны:

вторая строка Компьютерная графика: 25, 200;

третья строка AutoCAD: 85, 180;

четвертая строка Отчет: 90, 165;

пятая строка по лабораторным работам: 25, 150.

3.3. Получим следующие строки титульного листа с высотой шрифта 7 мм. Воспользуйтесь указаниями п. 3.1, учитывая, что координаты начала строк

соответственно равны:

Шестая строка Выполнил _________: 60, 120;

седьмая строка Группа __-__-__: 85, 100; восьмая строка Проверил _________: 60, 80;

девятая строка 2011: 00, 20.
