Следует обращать внимание на сообщения в командной строке, где находится информация о текущем состоянии системы; о том, что программа ожидает команды от пользователя, находится в режиме выполнения команды, выдает сообщение пользователю об ошибочном действии…

5)графическое поле, занимающее всю остальную часть рабочего стола;

6)необязательное экранное меню — столбец справа (отсутствует).

1.3. Настройки рабочей среды AutoCAD 2006

Настройка рабочей среды системы начинается с подготовки начальных параметров рисунка.

Выбор единиц рисования

Впадающем меню Формат выбрать Единицы рисунка (Настройка рисунка, единицы).

Воткрывшемся диалоговом окне выбрать закладку Единицы.

Тип — десятичные.

Точность — 0.000, а для угловых:

Тип — Град/Мин/Сек.

Точность — 0d.

Затем открыть закладку (если такая закладка имеется в данной версии

AutoCAD) Масштаб и выбрать 1:1.

Подтвердить выбор параметров нажатием кнопок Применить и OK.

Определение границ рисунка

В падающем меню Формат выбрать Лимиты (Ограничение чертежа, границы рисунка).

На запрос в командной строке о координатах левого нижнего угла листа указать 0, 0 «Enter».

На запрос в командной строке о координатах правого верхнего угла листа указать 210, 297 «Enter».

Определение параметров сетки и шаговой привязки

ВСтроке состояния выбрать правой клавишей мыши кнопку Привязка

или Сетка.

Воткрывшемся меню выбрать Настройка (Установки, Свойства).

Воткрывшемся диалоговом окне выбрать закладку Шаг и сетка (Привязка

исетка).

Всоответствующих окнах установить величину шага сетки и шага привязки по 1 по осям X и Y.

Подтвердите выбор параметров нажатием кнопки ОK.

Включать и выключать шаговую привязку можно нажатием функциональной клави-

ши F9.

Включать и выключать сетку можно щелчком мыши по кнопке Сетка в строке состояния или функциональной клавишей F7.

5

Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

1.4. Команды общего редактирования

Кнопка команды Стереть (Erase) — стирает с экрана выбранные объекты и удаляет их из рисунка.

Кнопка команды Копировать (Copy) позволяет сделать копию выбранных объектов, смещенную относительно оригинала на заданный вектор.

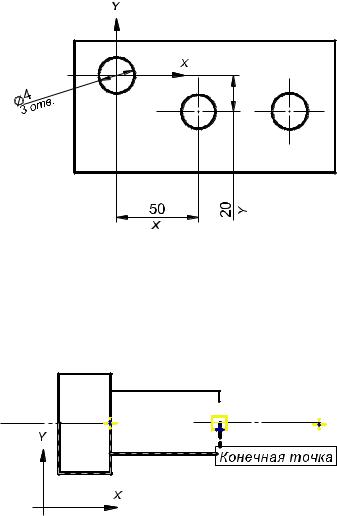

Пример копирования 2-й окружности по координатам x, y (50, –20) дан на рис. 1.1.

Рис. 1.1.Использование команды Копировать (Copy)

Кнопка команды Зеркало (Mirror) позволяет отображать симметричные элементы относительно оси (рис. 1.2).

Рис. 1.2. Использование команды Зеркало (Mirror)

Кнопка команды Перенести (Move) позволяет переместить выбранные объекты параллельно вектору, заданному двумя точками.

Кнопка команды Повернуть (Rotate) дает возможность повернуть выбранные объекты относительно базовой точки на заданный угол.

Кнопка команды Разорвать (Break) нужна для того, чтобы, например, разомкнуть линию и потом ее удалить.

6

Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

Кнопка команды Обрезать (Trim) позволяет удалить часть объекта

(рис. 1.3).

Рис. 1.3. Использование команды Обрезать (Trim)

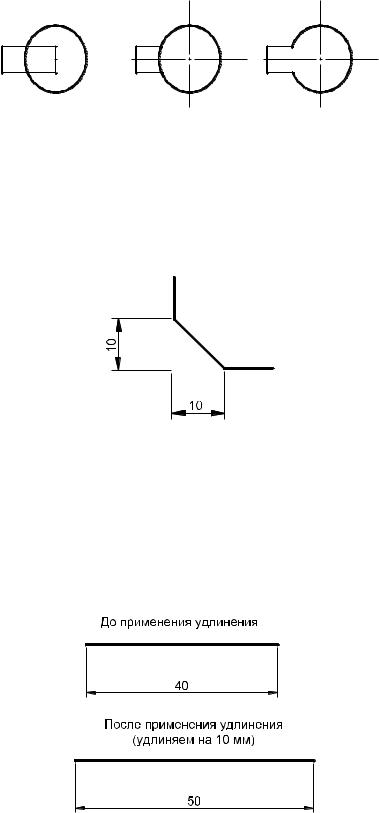

Кнопка команды Фаски (Chamfer). Если действующие параметры фаски (снять по 10 мм с каждого) вас устраивают, то можно перейти к указанию первого отрезка (рис. 1.4). Если нет, то устанавливаем свои параметры длин фаски (5×5).

Рис. 1.4. Использование команды Фаска (Chamfer)

Кнопка команды Сопряжение (Fillet) позволяет плавно перейти от одной линии к другой.

Кнопка команды Удлинить (Lengthen) позволяет удлинить объект. Пример удлинения линии вправо на 10 мм показан на рис. 1.5.

Рис. 1.5. Использование команды Удлинить (Lengthen)

7

Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

Кнопка команды Масштаб (Scale) позволяет изменить масштаб изображения (рис. 1.6).

Рис. 1.6. Использование команды Масштаб (Scale)

Для увеличения объектов нужно ввести число больше 1: 2; 2,5; 4; 5 (мас-

штаб 2:1; 2:2.5; 4:1; 5:1).

Для уменьшения меньше 1:0.5; 0.25; 0.2 (масштабы 1:2; 1:4; 1:5).

2. ЛАБОРАТОРНЫЕ РАБОТЫ

Целью лабораторных работ является изучение возможностей системы AutoCAD выполнения построений на плоскости, освоение способов формирования изображений и овладение приемами нанесения размеров и оформления чертежей в соответствии с требованиями ГОСТов ЕСКД. Задание предусматривает выполнение чертежа на компьютере и получение бумажной копии с помощью распечатывающего устройства.

В тексте лабораторных работ используются следующие сокращения: ПСК — пользовательская система координат;

«Enter» — клавиша ввода; КС — командная строка;

… — знак, указывающий, что в командной строке необходимо набрать с клавиатуры запрашиваемую информацию.

Лабораторная работа 1

Начертить изображение контура (рис. 2.1) по заданным размерам (без их простановки) с помощью команд Рисования (Рисовать, Черчение) в падающем меню или на съемной панели инструментов Отрезок; Прямоугольник;

Многоугольник (Полигон); Дуга (Арка); Круг.

1. Вычертить рамку на листе выбранного формата. Воспользуйтесь командой Рисовать/ Отрезок. На запрос системы укажите в КС:

1)координаты начальной точки: 20, 5 «Enter»;

2)координаты следующей точки: 20, 292 «Enter»;

3)координаты следующей точки: 205, 292 «Enter»;

4)координаты следующей точки: 205, 5 «Enter»;

5)координаты следующей точки: Замкнуть «Enter».

8

Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

2. Перейти от мировой системы координат к пользовательской системе координат (ПСК), присвоив точке 1 с мировыми координатами 90, 200 координаты 0, 0 в ПСК.

В системе AutoCAD существуют следующие системы координат:

1) мировая, установленная по умолчанию, в которой ось Х направлена горизонтально слева направо, а ось Y — вертикально снизу вверх. Начало отсчета совпадает с координатами левого нижнего угла листа. В мировой системе нельзя изменить ни одну из установок; 2) пользовательская, задавая которую можно изменить положение начала координат

и направление осей.

ВпадающемменюСервис(Вид,Инструменты)/НоваяПСК/Начало(Источник).

На запрос системы укажите в КС:

1) новое положение начала координат (мировые координаты т. 1) 90, 200 «Enter».

Далее расчет координат точек изображения ведется от точки 1 с координатами 0,0 в ПСК.

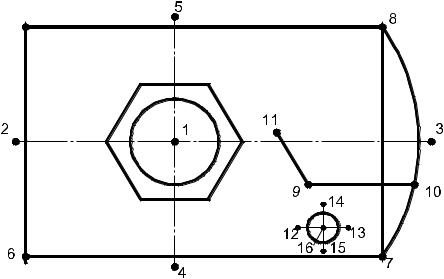

Рис. 2.1

3. Вычертить горизонтальную ось от т. 2 до т. 3. Воспользуйтесь командой Рисовать/ Отрезок.

1)координаты начальной точки (т. 2): –55, 0 «Enter»;

2)координатыследующейточки(длинаосиотт. 2дот. 3):@140,0«Enter»,

где @ — знак, указывающий, что координаты следующей точки отрезка задаются через приращение координат начальной точки; 140 — величина приращения по оси Х (равна длине оси); 0 — величина приращения по оси Y;

3) координаты следующей точки: завершить команду «Esc» или «Enter». 4. Вычертить вертикальную ось от т. 4 до т. 5.

Воспользуйтесь указаниями п. 3 учитывая, что величина приращения по оси Х равна 0, а по оси Y — длине оси.

9
