Материал: Графическая система AutoCAD (110

Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

1)выберите первый объект (указать ключ Радиус — символ Р — начальная буква слова «радиус»), ввести с клавиатуры Р «Enter»;

2)укажите величину радиуса сопряжения 10 «Enter»;

3)выберите первый объект (курсором на экране указать один из отрезков, между которыми выполняется сопряжение) «Enter»;

4)выберите второй объект (курсором на экране указать второй отрезок). 11. Подрежьте угол Б, сформировав фаску 10×10 мм.

Воспользуйтесь командой Редактировать/ Фаска. На запрос системы ука-

жите в КС:

1)выберите первый отрезок (выбрать ключ Длина — символ Д) ввести с клавиатуры Д «Enter»;

2)длина первого катета фаски: 10 «Enter»;

3)длина второго катета фаски: 10 «Enter»;

4)выберите первый отрезок (курсором на экране указать первый отрезок, между которыми снимается фаска) «Enter»;

5)выберите второй отрезок (курсором на экране указать второй отрезок, между которыми снимается фаска).

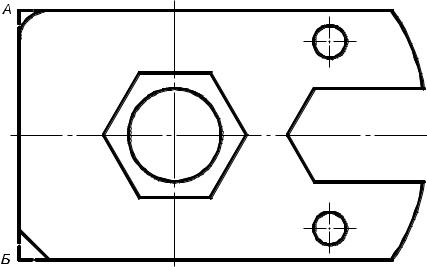

Рис. 2.5

Лабораторная работа 3

Отредактировать изображение контура, полученного по выполнению лабораторной работы 2, используя набор команд Редактировать, Рисовать (Черчение) и Формат.

Продолжить редактирование изображения в соответствии с рис. 2.6, используя набор команд Редактировать в следующем порядке.

1. Скопировать изображение в точку с координатами в ПСК (0, –130). Воспользуйтесь командой Редактировать/ Копировать. На запрос систе-

мы укажите в КС:

1) выберите объекты (мышью на экране выделить рамкой копируемое изображение) «Enter»;

15

Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

2)базовая точка или перемещение (указать координаты точки, относительно которой предполагается копирование изображения): 0, 0 «Enter»;

3)вторая точка перемещения (указать координаты точки, в которую копируется изображение): 0, –130 «Enter».

Рис. 2.6

2. Уменьшить второе изображение в 2 раза.

Воспользуйтесь командой Редактировать/ Масштаб. На запрос системы укажите в КС:

1)выберите объекты (мышью на экране выделить рамкой масштабируемое изображение) «Enter»;

2)базовая точка (курсором на экране указать точку, относительно которой предполагается масштабирование изображения) «Enter»;

3)масштаб (указать коэффициент масштабирования) 0.5 «Enter».

Коэффициент масштабирования при уменьшении объекта изображения всегда меньше 1.

3. Повернуть скопированное изображение на 90°.

Воспользуйтесь командой Редактировать/Повернуть. На запрос системы укажите в КС:

1)выберите объекты (мышью на экране выделить рамкой поворачиваемое изображение) «Enter»;

2)базовая точка (курсором на экране указать точку, относительно которой предполагается поворот изображения) «Enter»;

3)угол поворота 90 «Enter».

16

Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

Продолжить редактирование изображения в соответствии с рис. 2.7, используя набор команд Рисовать.

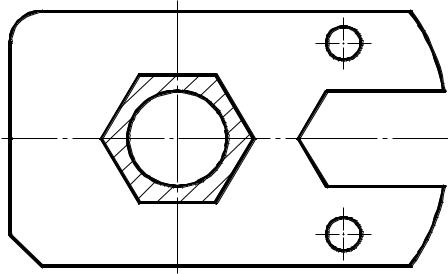

Рис. 2.7

4. Заштриховать указанную зону.

ВоспользуйтеськомандойРисовать/Штриховка.Выберитевоткрывшемся окне настройки штриховки:

1)образец ANSI 31;

2)способ задания поля штриховки — Добавить: выбор точек (точки вы-

бора);

3)задайте курсором на экране точку внутри штрихуемой области «Enter»;

4)подтвердите выбор нажатием кнопки OK.

Лабораторная работа 4

Проставить необходимые размеры на полученном по выполнению лабораторной работы 3 изображении, используя набор команд падающего меню Размеры. Предварительно необходимо выполнить нижеследующие настройки.

1. Управление размерными стилями.

Изменить размерный стиль можно, внеся изменения в действующий

(рис. 2.8).

Для этого необходимо:

1)в падающем меню Формат выбрать Размерные стили;

2)в открывшемся диалоговом окне нажать кнопку Изменить;

3)в открывшемся окне Изменение размерного стиля включить закладку

Линии:

в окне Размерные линии в строке Шаг в базовых размерах набрать 10.

В строке Удлинение за выносные набрать 0. Цвет, тип и вес размерных линий выбрать По слою;

в окне Выносные линии цвет, тип и вес линий выбрать По слою;

третье окно демонстрирует произведенные изменения;

17

Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

вчетвертом окне в строке Удлинение за размерные набрать 1.50. В строке

Отступ от объекта набрать 0;

4)включить закладку Символы и стрелки, выбрать Закрашенная замкнутая. Размер стрелки набрать 2.5;

5)включить закладку Текст:

вокне Свойства текста выбрать текстовый стиль Standart, цвет текста По слою, высота текста 3.5;

вокне Выравнивание текста выбрать: по вертикали — Над линией; по

горизонтали — По центру; отступ от размерной линии — 1;

в окне Ориентация текста выбрать Вдоль размерной линии.

6) включить закладку Основные единицы и внести изменения в следующих окнах:

вокне Линейные размеры в строке Точность выбрать 0;

вокне Масштаб измерений в строке Масштаб набить 1;

Масштабный коэффициент равен 1, если размеры изображения равны реальным размерам детали.

Масштабный коэффициент >1, если размеры изображения меньше реальных (например 2 для уменьшенного в 2 раза изображения).

Масштабный коэффициент <1, если размеры изображения больше реальных (например 0,5 для увеличенного в 2 раза изображения).

7)подтвердить выбор, нажав кнопку ОK;

8)нажать кнопку Установить;

9)выйти из окна, нажав кнопку Закрыть.

Рис. 2.8

18

Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

2. Управление текстовыми стилями (рис. 2.9):

1)в падающем меню Формат выбрать Текстовый стиль;

2)в области Шрифт выбрать имя шрифта ISOCPEUR. Высота шрифта 4.

3)в области Эффекты набить угол наклона (отсчет которого идет от вертикали) 15;

4)нажать кнопку Применить;

5)закрыть окно, нажав кнопку Закрыть.

Рис. 2.9

3. Стереть второе (уменьшенное) изображение.

Воспользуйтесь командой Редактировать/ Стереть. На запрос системы укажите в КС:

1) выберите объекты (мышью на экране выделить удаляемое изображение)

«Enter»;

Продолжить редактирование изображения в соответствии с рис. 2.10, используя набор команд Размеры. Проставить указанные размеры. Обязательно использовать Объектную привязку.

4. Проставить размеры 1, 2.

Воспользуйтесь командой Размеры/ Линейный. На запрос системы укажите в КС:

1)первая выносная линия (курсором на экране указать начало 1-й выносной линии с использованием Объектной привязки);

2)вторая выносная линия (курсором на экране указать начало 2-й выносной линии);

3)размерная линия (курсором на экране указать местоположение размерной линии).

19
