1)координаты т. 4: 0, –45 «Enter»;

2)координаты т. 5: @ 0, 90 «Enter»;

3)координаты следующей точки: завершить команду «Esc». 5. Вычертить прямоугольник.

Воспользуйтесь командой Рисовать/ Прямоугольник. На запрос системы

укажите в КС:

1)координаты левого нижнего угла (т. 6): –50, –40 «Enter»;

2)координаты правого верхнего угла (т. 8): @ 120, 80 «Enter». 6. Вычертить шестиугольник.

Воспользуйтесь командой Рисовать/ Многоугольник. На запрос системы

укажите в КС:

1)количество сторон (6): 6 «Enter»;

2)координаты центра (т. 1): 0, 0 «Enter»;

3)способ вычерчивания многоугольника: по описанной окружности, ему соответствует символ О русской клавиатуры: О «Enter»;

4)радиус выбранной окружности: 25 «Enter».

7. Вычертить окружность Ø 30.

Воспользуйтесь командой Рисовать/ Круг/ Центр, Радиус. На запрос системы укажите в КС:

1)координаты центра (т. 1): 0, 0 «Enter»;

2)радиус окружности: 15 «Enter».

8. Вычертить дугу R80.

Существует 11 способов вычерчивания дуги.

По умолчанию принят способ вычерчивания дуги по трем лежащим на ней точкам. В задании рассматривается способ вычерчивания дуги по следующим параметрам: по

начальной (Н), конечной (К) точкам и радиусу (R).

Воспользуйтесь командой Рисовать/Арка (Дуга)/ Начало, Конец, Радиус.

На запрос системы укажите в КС:

1)координаты начальной точки (т. 7): 70, –40 «Enter»;

2)прежде чем ввести координаты конечной точки, надо ввести символ К русской раскладки: К «Enter»;

3)координаты конечной точки (т. 8): 70, 40 «Enter»;

4)радиус дуги: 80 «Enter».

9. Вычертить отрезок от т. 9 до т. 10.

Воспользуйтесь командой Рисовать/ Отрезок. На запрос системы укажите в КС:

1)координаты начальной точки (т. 9): 45, –15 «Enter»;

2)координаты следующей точки (т. 10): 80, –15 «Enter»;

3)координаты следующей точки: «Esc».

10. Вычертить отрезок от т. 9 до т. 11.

Воспользуйтесь командой Рисовать/Отрезок. На запрос системы укажите в КС:

10

Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

1)координаты начальной точки (т. 9): 45, –15 «Enter»;

2)координатыконечнойточки:@20<120«Enter»,где@—знак,указыва-

ющий, что координаты конечной точки отрезка задаются через приращение координат начальной точки; 20 — величина линейного приращения (равна длине

отрезка); < — знак углового приращения (Shift + клавиша на клавиатуре); 120 — величина углового приращения (120°);

0° совпадает с направлением оси Х.

Углы измеряют (по умолчанию) против часовой стрелки.

3) координаты следующей точки: «Esc».

11. Вычертить горизонтальную ось (отрезок от т. 12 до т. 13). Воспользуйтесь командой Рисовать/Отрезок. На запрос системы укажите

вКС:

1)координаты начальной точки (т. 12): 40, –30 «Enter»;

2)координаты следующей точки (т. 13): @ 20, 0 «Enter»;

3)координаты следующей точки: «Esc».

12. Вычертить вертикальную ось (отрезок от т. 14 до т. 15). Воспользуйтесь командой Рисовать/Отрезок. На запрос системы укажите

вКС:

1)координаты начальной точки (т. 14): 50, –20 «Enter»;

2)координаты следующей точки (т. 15): @ 0, –20 «Enter»;

3)координаты следующей точки: «Esc».

13. Вычертить окружность Ø 10.

Воспользуйтесь командой Рисовать/ Круг/ Центр, Радиус. На запрос системы укажите в КС:

1)координаты начальной точки (т. 16): 50, –30 «Enter»;

2)радиус: 5 «Enter»;

3)координаты следующей точки: «Esc».

Лабораторная работа 2

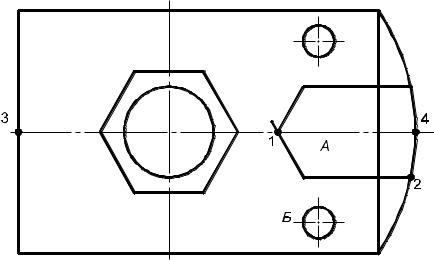

Отредактировать изображение контура, полученного по выполнению лабораторной работы 1 (рис. 2.2).

1. Подрезать часть наклонной линии паза А, выступающей над горизонтальной осью за т. 1. Воспользуйтесь командой Редактировать/ Обрезать.

Выбор режущих кромок, подрезаемых объектов, набора объектов и т.д. заканчивают нажатием клавиши «Enter».

На запрос системы укажите в КС:

1)выберите режущие кромки (указать курсором на экране горизонтальную ось), подтвердите выбор нажатием клавиши «Enter»;

2)выберите объект, который нужно обрезать (курсором на экране указать ту часть отрезка, которую необходимо подрезать), подтвердите выбор нажатием клавиши «Enter».

2. Подрезать часть горизонтальной линии паза А, выступающую за т. 2. Воспользуйтесь указаниями п. 1. Режущей кромкой будет дуга.

11

Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

3. Зеркально отразить нижнюю часть паза А и окружность с осями Б относительно горизонтальной оси.

Воспользуйтесь командой Редактировать/ Зеркало. На запрос системы укажите в КС:

1)выберите все отражаемые объекты при нажатой клавише Shift и подтвердите выбор нажатием клавиши «Enter»;

2)первая точка оси отражения (курсором на экране указать любую точку на горизонтальной оси, например т. 3, используя объектную привязку) «Enter»;

Объектные привязки — способ точного указания точек без необходимости задания их координатами.

Объектные привязки можно задать в любой момент, когда система ждет ввода координат точки. В этом случае указанный режим применяется только к следующему выбранному объекту или графическому примитиву. Выбрать режим объектной привязки можно, нажав нужную кнопку на съемной панели инструментов Объектная привязка (если она выведена на экран).

Можно также устанавливать несколько режимов объектной привязки в качестве текущих. Тогда система использует режим, наиболее подходящий для выбранного объекта. Установить несколько режимов можно нажатием правой клавишей мыши в Строке состояния кнопки Привязка. В открывшемся меню выбрать Настройка. В диалоговом окне пометить необходимые режимы объектной привязки (пересечение, конечная точка, ближайший). Подтвердить выбор нажатием кнопки ОK.

3)вторая точка оси отражения (курсором на экране указать любую вторую точку на горизонтальной оси, например т. 4) «Enter»;

4)удалить старые объекты? (по умолчанию указано N, нет) «Enter».

Символ N вводится при необходимости сохранить оригинал отражения, т.е. не удалять старые объекты, а символ Y — если оригинал необходимо удалить.

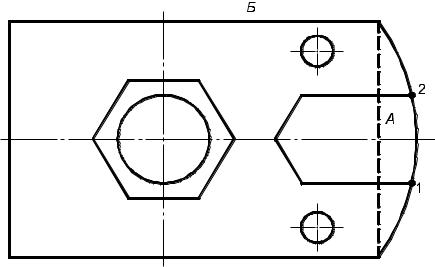

Продолжить редактирование изображения в соответствии с рис. 2.3, используя набор команд Редактировать в следующем порядке.

4. Разбить прямоугольник Б на составляющие отрезки.

Воспользуйтесь командой Редактировать/ Расчленить. На запрос системы укажите в КС:

12

Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

выберите объекты (курсором на экране указать расчленяемый по углам прямоугольник Б), команда выполняется без видимых изменений на чертеже

«Enter».

5. Стереть отрезок А.

Воспользуйтесь командой Редактировать/ Стереть. На запрос системы укажите в КС:

выберите объекты (курсором на экране указать удаляемый отрезок А)

«Enter».

6. Удалить часть дуги между точками 1 и 2.

Воспользуйтесь командой Редактировать/ Разорвать. На запрос системы укажите в КС:

1)выберите объекты (курсором на экране указать дугу) «Enter»;

2)вторая точка (выбрать ключ Первая — символ F) ввести с клавиатуры

F «Enter»;

3)первая точка (курсором на экране указать т. 1, используя объектную при-

вязку) «Enter»;

4)вторая точка (курсором на экране указать т. 2) «Enter».

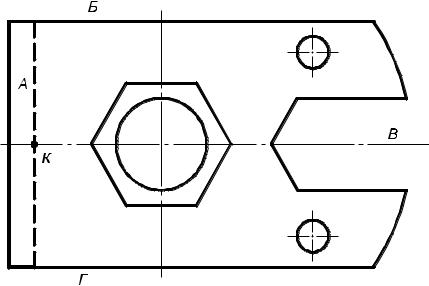

Продолжить редактирование изображения в соответствии с рис. 2.4, используя набор команд Редактировать в следующем порядке.

7. Перенести отрезок А влево на 10 мм. На рис. 2.4 прежнее положение отрезка А показано штриховой линией, а новое положение после переноса — сплошной основной линией.

Воспользуйтесь командой Редактировать/ Перенести. На запрос системы укажите в КС:

1)выберите объекты (курсором на экране указать отрезок А) «Enter»;

2)базовая точка или перемещение (курсором на экране указать точку, относительно которой предполагается смещение объекта — точку пересечения прежнего отрезка А с горизонтальной осью — К);

13

Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

3) вторая точка перемещения (указать величину перемещения относительно базовой точки): @ –10, 0 «Enter», где @ — знак, указывающий, что координаты следующей точки отрезка задаются через приращение координат базовой точки; –10 — величина приращения по оси X; 0 — величина приращения по оси Y.

8. Удлинить отрезки Б, Г до нового положения отрезка А. Воспользуйтесь командой Редактировать/ Удлинить. На запрос системы

укажите в КС:

1)выберите граничные кромки (указать курсором на экране отрезок А)

«Enter»;

2)выберите объект, который нужно удлинить (курсором на экране указать отрезки Б и Г) «Enter».

9. Удлинить отрезок В (горизонтальная ось) за новое положение отрезка А.

Воспользуйтесь Редактированием с помощью ручек:

Ручки — маленькие синие квадратики (), которые высвечиваются в определяющих точках объекта при его выделении курсором.

1)курсором на экране выделить отрезок В;

2)совместив курсор с левой ручкой отрезка, зафиксировать левую кнопку мыши и отбуксировать ручку на необходимое расстояние (приблизительно на 3...5 мм левее нового положения отрезка А), где отпустить левую кнопку мыши;

3)еще раз щелкнуть левой кнопкой мыши для подтверждения переноса;

4)нажмите клавишу «Esc» для отказа от выделения объекта.

Продолжить редактирование изображения в соответствии с рис. 2.5, используя набор команд Редактировать (Изменить) в следующем порядке.

10. Скруглить угол А радиусом 10 мм.

Воспользуйтесь командой Редактировать/ Сопряжение. На запрос системы укажите в КС:
