Материал: Экспериментальные методы исследований. Калинин Ю.Е

На рис. 11.3 качественно представлен типичный спектр электронов, испускаемых твердым телом под действием пучка высокоэнергетичных первичных электронов с энергией EP. На нем обычно наблюдаются сильный пик упругорассеянных электронов с максимумом около EP и низкоэнергетическая полоса вторичных электронов. Оже-электроны дают небольшие пики на кривой энергетического распределения N(E) на сильном фоне вторичных электронов. Выделение спектра Ожеэлектронов на этом фоне представляет собой весьма трудную экспериментальную задачу. Метод, в котором возбуждаемые электронным пучком Оже-электроны используются для идентификации компонентов на поверхности, был предложен в 1953 году Лэндером, однако широкое применение Ожеспектроскопии для химического анализа началось после 1968 года, когда Харрис предложил дифференцировать кривые энергетического распределения N(E) для подавления фона вторичных и неупругорассеянных Оже-электронов.

N(E) Пик вторичных

Рассеянные элек-

Оже-

Рис. 11.3. Типичный спектр вторичных, рассеянных и Оже-электронов

491

На рис. 11.4 в качестве примера приведен Оже-спектр серебра в интегральной и дифференциальной форме.

Рассмотрим подробнее связь энергетического положения Оже-линии в спектре с энергетическим спектром атомов вещества. Пусть первичная вакансия образовалась в К-оболоч- ке атома, соответствующий уровень имеет энергию Ек (рис.11.2), и она заполняется электроном из L-оболочки, имеющим энергию ЕL1, а разность энергии ЕL1 – Ек передается электрону с уровня L2. Энергия Оже-электрона будет

где φА – работа выхода анализирующего электрода спектрометра. Рассмотренный Оже-переход идентифицируется как переход КL1L2. Возможен целый ряд подобных переходов (KL1L1, KL1L2, M2M4M4, …) с разными вероятностями. Характерной особенностью метода Оже-спектроскопии является то, что энергия Оже-электронов не зависит от энергии электронов возбуждающего пучка, а определяется исключительно разницей энергий электронных уровней атомов элемента и, в некоторой степени, его химическим окружением.

В отличие от ЭОС, в методе рентгеновской фотоэлектронной спектроскопии (РФЭС) спектральное положение характеристических пиков фотоэлектронов зависит от энергии возбуждающего рентгеновского кванта h и энергии уровня (например Ek), с которого выбит фотоэлектрон:

492

E, eV

E, eV

Рис. 11.4. Оже-спектр Ag:

а - интегральный N(E); б – дифференцированный dN/dE

Поскольку для Оже-процесса нужны, по крайней мере, два энергетических уровня и три электрона, в отдельных атомах Н и Не Оже-электроны возникать не могут. Точно так же не могут быть источниками Оже-электронов изолированные атомы Li, имеющие на внешней оболочке один электрон. Все остальные элементы могут быть идентифицированы методом

493

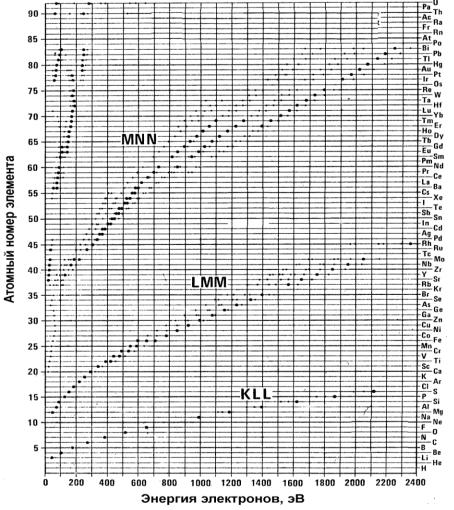

ЭОС. Наиболее вероятные Оже-переходы, наблюдаемые в электронной Оже-спектроскопии, представлены на рис. 11.5. Это переходы электронов между соседними орбиталями, т.е. серии KLL, LMM, MNN, NOO и OOO. Хотя, как говорилось выше, Оже-эффект в изолированных атомах Li невозможен, в твердом теле валентные электроны обобщены, а потому возможны переходы типа KVV с участием валентных электронов. Это позволяет определять литий методом ЭОС в различных соединениях.

Как упоминалось выше, заполнение вакансии на внутренних оболочках может происходить как с эмиссией Ожеэлектрона, так и с излучением рентгеновского кванта (рис. 11.6). Вероятность релаксации в результате Оже-эмиссии превышает вероятность испускания рентгеновского кванта для относительно неглубоких уровней с энергией не превышающей2 эВ. Это утверждение справедливо для всех атомных уров-

ней – K, L, M, N и т.д.

Метод ЭОС, как и другие методы электронной спектроскопии, позволяет получать информацию только о составе приповерхностных слоев образца. Причиной этого является малая средняя длина свободного пробега электронов с энергией, типичной для Оже-электронов (50 – 2000 эВ) вследствие их интенсивного неупругого рассеяния в твердом теле. Оже-электроны, отдавшие энергию на возбуждение плазменных колебаний, на возбуждение внутренних оболочек или на межзонные переходы, исключаются из наблюдаемых характеристических Оже-пиков и становятся частью почти однородного фона вторичных электронов, на который накладываются Оже-пики.

494
