дополнение к электронному зонду на нее направляют пучок медленных (E=5-10 эВ) электронов, радиус которого в несколько раз превышает диаметр зонда. Ток этого пучка регулируют таким образом, чтобы в стационарном режиме полный ток двух электронных пучков точно компенсировал заряд, уносимый вторичными электронами и стекающий через образец;

3. Заряд можно устранить путем подбора угла падения электронного пучка на поверхность, изменяя угол позиционирования с помощью манипулятора. Так как коэффициент выхода вторичных электронов сильно зависит от угла падения первичных, то в ряде случаев удается подобрать некий угол, при котором изменение заряда поверхности во времени будет нулевым.

11.1.2. Аппаратура и методика измерений Оже-спектра

Впервых коммерческих Оже-спектрометрах (70 - 80 гг

ХХв.) в качестве диспергирующего элемента применялся анализатор энергии электронов типа "цилиндрическое зеркало" (АЦЗ), также часто называемый «цилиндр Венальда». Этот анализатор состоял из двух концентрических цилиндров. Энергия электронов, проходящих через щели и попадающих в детектор, определяется напряжением между обкладками цилиндрического конденсатора U. Измерением этого напряжения осуществляется развертка спектра. Кроме него, на цилиндр подается модулирующее переменное напряжение с

амплитудой <<U. С помощью подачи модулирующего сигнала производится аппаратное дифференцирование спектра: сигнал, поступающий с выхода синхронного усилителя, пропорционален dN(E)/dE. Использование модуляционной методики позволяет значительно повысить величину отношения сигнал/шум в регистрируемом спектре.

В современных электронных спектрометрах чаще применяется полусферический анализатор энергий (ПСА),

501

схема которого представлена на рис. 11.10. Этот анализатор состоит из коллиматора, где электронный пучок становится параллельным и фокусируется, и полусферического конденсатора.

Уравнение анализатора выглядит следующим образом:





R2



R1







eV E





,

(11.4)





0



R1



R2



















где V0 – напряжение между полусферическими электродами, E

– энергия пропускания электронов, R1 и R2 – радиусы внутренней и внешней сферы энергоанализатора.

Развертка спектра в полусферическом анализаторе энергий может осуществляться двумя способами. В режиме

постоянного задерживающего потенциала между входной и промежуточной линзой подается постоянное напряжение задержки s, а развертка по энергии электронов производится изменением напряжения между полусферами (рис. 11.10). Этот режим удобен для анализа электронов с малыми энергиями (до 150 эВ), так как в этом случае задерживающим напряжением отсекается интенсивный пик низкоэнергетичных вторичных электронов, и, как следствие, повышается чувствительность и разрешение.

Врежиме постоянного потенциала полусферических электродов напряжение между полусферическими

электродами V0 остается постоянным, а развертка по энергии электронов осуществляется изменением напряжения задержки. Этот режим удобен для детектирования электронов с энергиями свыше 150 эВ.

Вкачестве детекторов на выходе анализатора используются вторичные электронные умножители (ВЭУ). Одна из конструкций ВЭУ представляет собой свернутую в спираль стеклянную трубку (рис. 11.11), внутренняя стенка которой покрыта материалом с высоким коэффициентом

502

выхода вторичных электронов. При многократном соударении электронов в ВЭУ образуется электронная лавина, которая формирует импульс тока, регистрируемый счетной электронной схемой.



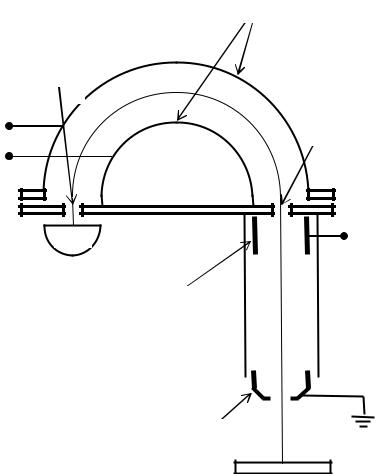

Полусферические линзы

Выходная



щель



V0

Входная



щель

ВЭУ

s



Промежуточ-



ная линза

Входная линза

Образец

Рис. 11.10. Схематическое изображение полусферического энергоанализатора

503

Импульсный, электронно-счетный режим регистрации Оже-электронов часто применяется в современных спектрометрах с компьютерным управлением. При этом получается Оже-спектр в интегральной форме N(E). Для того, чтобы произвести аппаратное дифференцирование спектра, модулирующий сигнал может подаваться как между полусферическими электродами, так и на промежуточную линзу.

Основные отличия двух наиболее широко используемых анализаторов, АЦЗ и ПСА, заключаются в следующем. В АЦЗ полный телесный угол сбора электронов составляет около 1 ср, тогда как в ПСА он составляет около 10- 2 ср. Таким образом "светосила" АЦЗ примерно в 100 раз больше, чем у ПСА. Естественно, что больший угол сбора приводит к увеличению интенсивности сигнала в спектрометрах с анализатором в виде цилиндрического зеркала. Однако, разрешающая способность спектрометра с ПСА обычно в 2 – 3 раза лучше для того же отношения сигнала к шуму в спектре, чем при использовании цилиндрического зеркала.

Первичный



электрон

Выход



Вторичные элек-

Рис. 11.11. Схема вторичного электронного умножителя (ВЭУ)

504

11.1.3. Методика подготовки образцов

Перед проведением исследований методом электронной Оже-спектроскопии поверхность образца необходимо специальным образом подготовить. Как было сказано выше, Оже-электроны эмитируются из поверхностного слоя (толщиной порядка 0.5-2 нм). Следовательно, при наличии на поверхности образца адсорбата и/или окисла, спектр будет содержать линии адсорбата (в частности, углерода) и кислорода, информация о составе анализируемого образца будет искаженной.

Существует ряд способов препарирования поверхности.

1.Термический отжиг в вакууме позволяет для некоторых веществ, не критичных к высоким температурам, удалить как пленку адсорбата, так и оксидную пленку.

2.Скалывание образца в вакууме позволяет получить моноатомно-чистую поверхность. Этот метод особенно хорошо подходит для анализа монокристаллов, имеющих плоскость спайности, таких, например, как GaAs.

3.Ионное травление – стандартный метод очистки поверхности от загрязнений и окисла. Принцип этого метода заключается в распылении поверхностного слоя твердого тела под действием бомбардировки ионами инертного газа (обычно Ar) с энергией ~ 5 кэВ, для чего в состав Оже-спектрометра обычно входит ионная пушка.

Ионное травление в ЭОС используется не только для очистки поверхности образцов перед измерением, но и для получения профилей изменения состава образца по глубине. Ионный пучок создает на поверхности образца кратер (рис. 12), диаметр которого (обычно 5-20 мм) намного больше диаметра электронного зонда (~0,5 мм). Профиль концентрации по глубине получают путем непрерывной регистрации элементного состава на дне кратера в ходе распыления (или после прекращения травления). Ионная бомбардировка, проводимая одновременно с электронной, оказывает малое влияние на Оже-

505
