основана на явлении протекания туннельного тока между металлической иглой и проводящим образцом; различные типы силового взаимодействия лежат в основе работы атомносилового, магнитно-силового и электросилового микроскопов. Рассмотрим общие черты, присущие различным зондовым микроскопам. Пусть взаимодействие зонда с поверхностью характеризуется некоторым параметром Р. Если существует достаточно резкая и взаимно однозначная зависимость параметра Р от расстояния зонд – образец Р = Р(z), то данный параметр может быть использован для организации системы обратной связи (ОС), контролирующей расстояние между зондом и образцом. На рис. 3.1 схематично показан общий принцип организации обратной связи сканирующего зондового микроскопа.

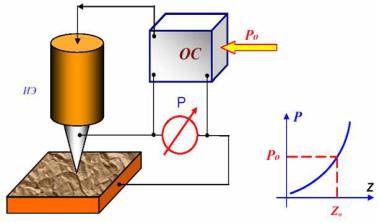

Рис. 3.1. Схема организации системы обратной связи зондового микроскопа

Система обратной связи поддерживает значение параметра Р постоянным, равным величине Р0, задаваемой оператором. Если расстояние зонд – поверхность изменяется (на-

61

пример, увеличивается), то происходит изменение (увеличение) параметра Р. В системе ОС формируется разностный сигнал, пропорциональный величине. P = P - P0 , который усиливается до нужной величины и подается на исполнительный элемент (ИЭ). Исполнительный элемент отрабатывает данный разностный сигнал, приближая зонд к поверхности или отодвигая его до тех пор, пока разностный сигнал не станет равным нулю. Таким образом, можно поддерживать расстояние зонд-образец с высокой точностью. В существующих зондовых микроскопах точность удержания расстояния зондповерхность достигает величины ~ 0.01 A. При перемещении зонда вдоль поверхности образца происходит изменение параметра взаимодействия Р, обусловленное рельефом поверхности. Система ОС отрабатывает эти изменения, так что при перемещении зонда в плоскости X,Y сигнал на исполнительном элементе оказывается пропорциональным рельефу поверхности.

Для получения СЗМ изображения осуществляют специальным образом организованный процесс сканирования образца. При сканировании зонд вначале движется над образцом вдоль определенной линии (строчная развертка), при этом величина сигнала на исполнительном элементе, пропорциональная рельефу поверхности, записывается в память компьютера. Затем зонд возвращается в исходную точку и переходит на следующую строку сканирования, и процесс повторяется вновь. Записанный таким образом при сканировании сигнал обратной связи обрабатывается компьютером, и затем СЗМ изображение рельефа поверхности Z = f(x,y) строится с помощью средств компьютерной графики. Наряду с исследованием рельефа поверхности, зондовые микроскопы позволяют изучать различные свойства поверхности: механические, электрические, магнитные, оптические и многие другие.

62

3.2.Сканирующие элементы (сканеры) зондовых микроскопов

Для работы зондовых микроскопов необходимо контролировать рабочее расстояние зонд-образец и осуществлять перемещения зонда в плоскости образца с точностью до долей нанометра. Эта задача решается с помощью специальных манипуляторов – сканирующих элементов (сканеров). Сканирующие элементы зондовых микроскопов изготавливаются из пьезоэлектриков – материалов, обладающих пьезоэлектрическими свойствами.

Работа большинства пьезоэлектрических двигателей, применяемых в современных СЗМ, основана на использовании обратного пьезоэффекта, заключающегося в изменении размеров пьезоматериала под действием электрического поля. Механизм пьезоэффекта можно проследить на простой модели, имитирующей структуру кварца SiO2 (рис. 3.2).

Положительные ионы кремния в решетке SiO2 чередуются с отрицательными ионами кислорода. В недеформированной ячейке центры положительных и отрицательных зарядов совпадают (рис. 3.2 (а)). Если к металлическим электродам, расположенным на противоположных гранях кристалла кварца, приложить внешнее электрическое напряжение так, как указано на рис. 3.2 (б), то ионы смещаются, приводя к деформации кристаллической решетки.

В сканирующей зондовой микроскопии широкое распространение получили трубчатые пьзоэлементы (рис. 3.3). Они позволяют получать достаточно большие перемещения объектов при относительно небольших управляющих напряжениях. Трубчатые пьезоэлементы представляют собой полые тонкостенные цилиндры, изготовленные из пьезокерамических материалов. Обычно электроды в виде тонких слоев металла наносятся на внешнюю и внутреннюю поверхности трубки, а торцы трубки остаются непокрытыми.

63

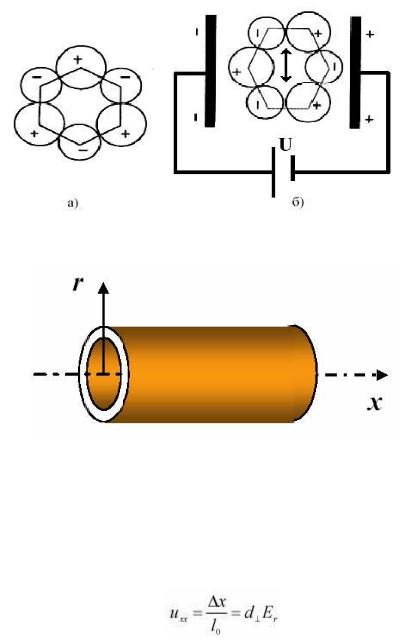

Рис. 3.2. Схема структуры кварца (а) и возникновения обратного пьезоэлектрического эффекта (б)

Рис. 3.3. Трубчатый пьезоэлемент

Под действием разности потенциалов, между внутренним и внешним электродами, трубка изменяет свои продольные размеры. В этом случае продольная деформация под действием радиального электрического поля может быть записана в виде:

(3.1)

64

где l0 – длина трубки в недеформированном состоянии. Абсолютное удлинение пьезотрубки равно

(3.2)

где h – толщина стенки трубки,

V – разность потенциалов между внутренним и внешним электродами.

Таким образом, при одном и том же напряжении V удлинение трубки будет тем больше, чем больше ее длина и чем меньше толщина ее стенки.

На сегодняшний день в сканирующей зондовой микроскопии наиболее широко используются сканеры, изготовленные на основе одного трубчатого элемента. Общий вид трубчатого сканера и схема расположения электродов представлены на рис. 3.4. Материал трубки имеет радиальное направление вектора поляризации.

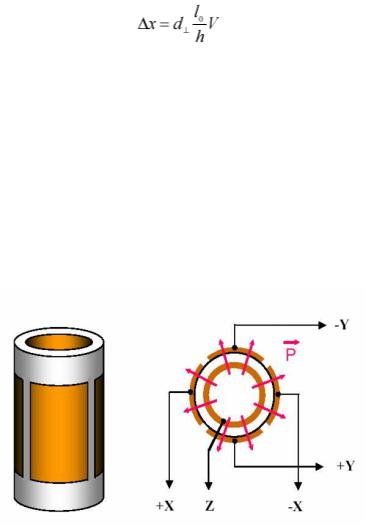

Рис. 3.4. Трубчатый пьезосканер

Внутренний электрод обычно сплошной. Внешний электрод сканера разделен по образующим цилиндра на четы-
