Материал: Диагностика наноматериалов и наноструктур. Акулинин С.А., Проскурина И.С

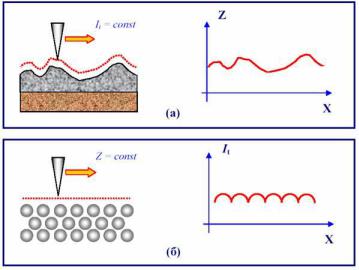

Рис. 3.9. Формирование СТМ изображений поверхности по методу постоянного туннельного тока (а) и постоянного среднего расстояния (б)

В этом случае зонд перемещается над поверхностью на расстоянии нескольких ангстрем, при этом изменения туннельного тока регистрируются в качестве СТМ изображения поверхности (рис. 3.9 (б)). Сканирование производится либо при отключенной ОС, либо со скоростями, превышающими скорость реакции ОС, так что ОС отрабатывает только плавные изменения рельефа поверхности. В данном способе реализуются очень высокие скорости сканирования и высокая частота получения СТМ изображений, что позволяет вести наблюдение за изменениями, происходящими на поверхности, практически в реальном времени.

Рассмотрим пример работы по методу постоянной высоты. Высокое пространственное разрешение СТМ определяется экспоненциальной зависимостью туннельного тока от расстояния до поверхности. Разрешение в направлении по

71

нормали к поверхности достигает долей нанометра. В боковых направлениях разрешение зависит от качества зонда и определяется, в основном, не макроскопическим радиусом кривизны кончика острия, а его атомарной структурой. При правильной подготовке зонда на его кончике с большой вероятностью находится либо одиночный выступающий атом, либо небольшое скопление атомов, размеров, много меньших, чем характерный радиус кривизны острия. Действительно, туннельный ток протекает между поверхностными атомами образца и атомами зонда. Атом, выступающий над поверхностью зонда, находится ближе к поверхности на расстояние, равное величине периода кристаллической решетки. Поскольку зависимость туннельного тока от расстояния экспоненциальная, то ток в этом случае течет, в основном, между поверхностью образца и выступающим атомом на кончике зонда.

Рис. 3.10. Реализация атомарного разрешения в сканирующем туннельном микроскопе

С помощью таких зондов удается получать пространственное разрешение вплоть до атомного размера, что продемонстрировано многими исследовательскими группами на образцах из различных материалов (рис. 3.11).

72

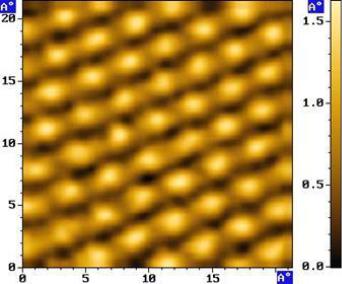

Рис. 3.11. СТМ изображение высоокориентированного пиролитического графита с атомарным разрешением

3.4.Атомно-силовая микроскопия

Воснове работы АСМ лежит силовое взаимодействие между зондом и поверхностью, для регистрации которого используются специальные зондовые датчики, представляющие собой упругую консоль с острым зондом на конце (рис. 3.12). Сила, действующая на зонд со стороны поверхности, приводит к изгибу консоли. Регистрируя величину изгиба, можно контролировать силу взаимодействия зонда с поверхностью.

73

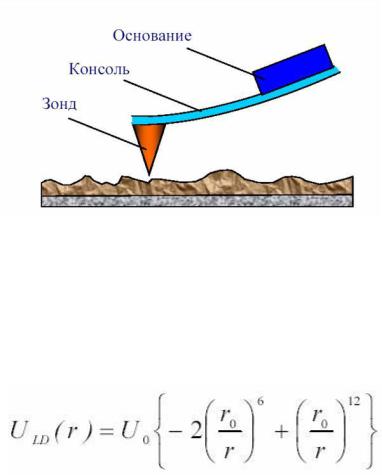

Рис. 3.12. Схематическое изображение зондового датчика АСМ

Качественно, работу АСМ можно пояснить на примере сил Ван-дер-Ваальса. Наиболее часто энергию Ван-дер- Ваальсова взаимодействия двух атомов, находящихся на расстоянии r друг от друга, аппроксимируют степенной функцией – потенциалом Леннарда-Джонса (рис.3.13):

(3.6)

Первое слагаемое в данном выражении описывает дальнодействующее притяжение, обусловленное, в основном, диполь - дипольным взаимодействием атомов. Второе слагаемое учитывает отталкивание атомов на малых расстояниях. Параметр r0 – равновесное расстояние между атомами, U0 – значение энергии в минимуме.

74

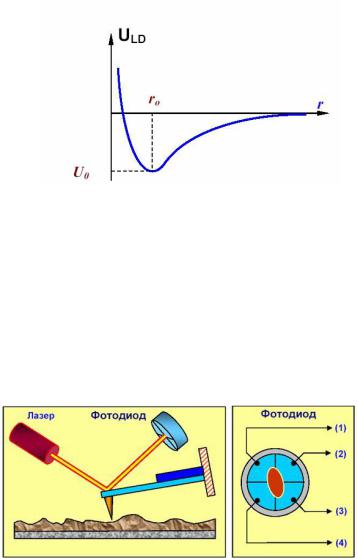

Рис. 3.13. Качественный вид потенциала Леннарда – Джонса

Реальное взаимодействие зонда с образцом имеет более сложный характер, однако основные черты данного взаимодействия сохраняются – зонд АСМ испытывает притяжение со стороны образца на больших расстояниях и отталкивание на малых. Получение АСМ изображений рельефа поверхности связано с регистрацией малых изгибов упругой консоли зондового датчика. В атомно-силовой микроскопии для этой цели широко используются оптические методы (рис. 3.14).

Рис. 3.14. Схема оптической регистрации изгиба консоли зондового датчика АСМ

75
