кающего при этом тока вторичных электронов зависит от различных свойств поверхности. Таким образом, в каждый момент времени вторичные электроны несут информацию с участка, определяемого размерами электронного пучка. Визуализация картины осуществляется с помощью электроннолучевой трубки (подобной телевизионной), в которой синхронно с электронным зондом движется свой электронный пучок. Если сигнал, пропорциональный току вторичных электронов, подать на модулирующий электрод электронной пушки трубки, то на экране мы увидим изображение поверхности в так называемом режиме вторичных электронов. Такой прибор позволяет получить картину, отражающую эмиссионные свойства. При этом сказать что-либо об элементном составе оказывается непростой задачей.

Если наряду с коллектором, служащим для сбора вторичных электронов, установить энергоанализатор, то получится прибор, на котором можно получать изображение поверхности не только во вторичных электронах, но и в ожеэлектронах. Для этого энергоанализатор необходимо настроить на энергию интересующих нас оже-электронов, а на экране мы увидим распределение соответствующего элемента на поверхности. Если мы хотим получить информацию о распределении всех примесей, надо поочередно настраиваться на другие энергии оже-электронов. На рис. 2.18 приведено упрощенное схематическое изображение такого комбайна.

56

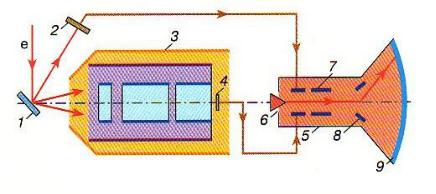

Рис. 2.18. Схематическое изображение растрового ожеспектрометра: 1 – образец, 2 – коллектор для сбора вторичных электронов, 3 – энергоанализатор, 4 – детектор энергоанализатора, 5 – электронно-лучевая трубка, 6 – катод электронной пушки, 7 – модулятор электронной пушки, 8 – отклоняющие пластины электронно-лучевой трубки, служащие для получения растра, 9 – экран электронно-лучевой трубки

Существенным отличием сканирующего ожеспектрометра от обычного РЭМа является конструкция вакуумной системы, позволяющая достигать давлений р < 10-8 Па (в обычных РЭМах р ~ 10-3 –10-4 Па). Такой сверхвысокий вакуум необходим по той причине, что глубина выхода ожеэлектронов составляет (0,5–1) нм и любые загрязнения, в том числе и адсорбированные из остаточной атмосферы аналитической камеры частицы, приводят к сильному искажению результатов.

2.7. Применение Оже-спектроскопии

Традиционные области применения ОЭС – изучение процессов адсорбции и десорбции на поверхностях твердых тел, коррозии, явлений, происходящих при поверхностном гетерогенном катализе, контроль за чистотой поверхности в различных технологических процессах.

57

С появлением сканирующих Оже-спектрометров ОЭС широко используется и в микроэлектронике, в том числе для выявления причин отказа различных элементов микросхем.

Этот список применений можно продолжать сколько угодно, поскольку буквально с каждым днем у этой уникальной методики открываются новые возможности.

Сделана попытка в доступной и наглядной форме рассказать об одной из основных методик исследования поверхностей твердых тел – Оже-электронной спектроскопии. Кратко описаны физические явления, лежащие в основе метода, показано, каким образом извлекается информация о составе поверхности и как проводить количественный анализ. Также указаны основные области применения ОЭС, которые непрерывно расширяются по мере совершенствования самого метода. Примером этого может служить появление сканирующей оже-спектроскопии, позволяющей получать карты распределения различных элементов с разрешением в несколько десятков нанометров, в результате чего стало возможно использовать ОЭС в микроэлектронике. Современные приборы дополнительно снабжены источниками ускоренных ионов, которые могут послойно стравливать образцы. Благодаря этому появилась возможность проводить трехмерный анализ состава объектов. Следует отметить, что в настоящее время удается получать недифференцированные Оже-спектры, что существенно упрощает изучение тонкой структуры самих оже-линий, которая связана с наличием химических связей. Таким образом, ОЭС в перспективе может превратиться из метода анализа элементного состава в количественный метод анализа химического состава поверхности, что сделает его еще более универсальным инструментом.

3.МЕТОДЫ ДИАГНОСТИКИ НАНОСТРУКТУР

СИСПОЛЬЗОВАНИЕМ СЗМ И АСМ

Для детального исследования микро- и наноструктур различной природы существует много разнообразных мето-

58

дов. Микроскопия, как средство получения увеличенного изображения, зародилась еще XV веке, когда впервые были изготовлены простые увеличительные стекла для изучения насекомых. В конце XVII в. Антонио Ван Левенгук изготовил оптический микроскоп, который позволял установить существование отдельных клеток, болезнетворных микробов и бактерий. Уже в 20 веке были разработаны методы микроскопии с помощью электронных и ионных пучков.

Во всех упомянутых методах применяется принцип облучения исследуемого объекта потоком частиц и детектирования результатов взаимодействия пучка частиц с объектом исследования. В сканирующей зондовой микроскопии (СЗМ) использован другой принцип: вместо зондирующих частиц в ней используется твердотельный механический зонд в виде иглы и детектируется результат взаимодействия иглы с поверхностью исследуемого объекта. При этом может использоваться взаимодействие различной природы (механическое, электростатическое, магнитное, электромагнитное). Образно выражаясь можно сказать, что, если в оптическом или электронном микроскопах образец осматривается, то в СЗМ – ощупывается.

Другим важным принципом, отраженным в названии метода СЗМ, является принцип сканирования, т.е. получение не усредненной информации об объекте исследования, а дискретной (от точки к точке, от линии к линии) в результате перемещения зонда и считывание информации в каждой точке.

СЗМ - один из мощных современных методов исследования морфологии и локальных свойств поверхности твердого тела с высоким пространственным разрешением. За последние 10 лет сканирующая зондовая микроскопия превратилась из экзотической методики, доступной лишь ограниченному числу исследовательских групп, в широко распространенный и успешно применяемый инструмент для исследования свойств поверхности. В настоящее время практически ни одно исследование в области физики поверхности и тонкопленочных технологий не обходится без применения методов СЗМ. Раз-

59

витие сканирующей зондовой микроскопии послужило также основой для развития новых методов в нанотехнологии – технологии создания структур с нанометровыми масштабами.

Сканирующий туннельный микроскоп (СТМ) – первый из семейства зондовых микроскопов – был изобретен в 1981 году швейцарскими учеными Гердом Биннигом и Генрихом Рорером. В своих работах они показали, что это достаточно простой и весьма эффективный способ исследования поверхности с пространственным разрешением вплоть до атомного. Настоящее признание данная методика получила после визуализации атомной структуры поверхности ряда материалов и, в частности, реконструированной поверхности кремния. В 1986 году за создание туннельного микроскопа Г. Биннигу и Г. Рореру была присуждена Нобелевская премия по физике.

Вслед за туннельным микроскопом в течение короткого времени были созданы атомно-силовой микроскоп (АСМ), магнитно-силовой микроскоп (МСМ), электросиловой микроскоп (ЭСМ), ближнепольный оптический микроскоп (БОМ) и многие другие приборы, имеющие сходные принципы работы и называемые сканирующими зондовыми микроскопами. В настоящее время зондовая микроскопия – это бурно развивающаяся область науки, техники и нанотехнологии.

3.1. Принципы работы сканирующих зондовых микроскопов

В сканирующих зондовых микроскопах исследование микрорельефа поверхности и ее локальных свойств проводится с помощью специальным образом приготовленных зондов в виде игл. Рабочая часть таких зондов (острие) имеет размеры порядка десяти нанометров. Характерное расстояние между зондом и поверхностью образцов в зондовых микроскопах по порядку величин составляет 0,1 – 10 нм. В основе работы зондовых микроскопов лежат различные типы взаимодействия зонда с поверхностью. Так, работа туннельного микроскопа

60
