Рисунок 50. Запрос для формирования отчёта
«Отчисления в ПФР»
В приложении 1 приведены листинги программ на встроенном языке
программирования платформы «1С: Предприятие 8.3».
2.3. Программное обеспечение задачи
2.3.1. Общие положения (дерево функций и сценарий диалога)
В разработанной системе предусмотрены 4 вида пользователей:
- администратор системы, обладающий наиболее полными полномочиями
при работе с системой;
- координатор, распределяющий заявки;
- специалист, принимающий и закрывающий заявки;
- пользователь системы, подающий заявки;
Более подробно функции данных пользователей приведены на рисунках
51-53.

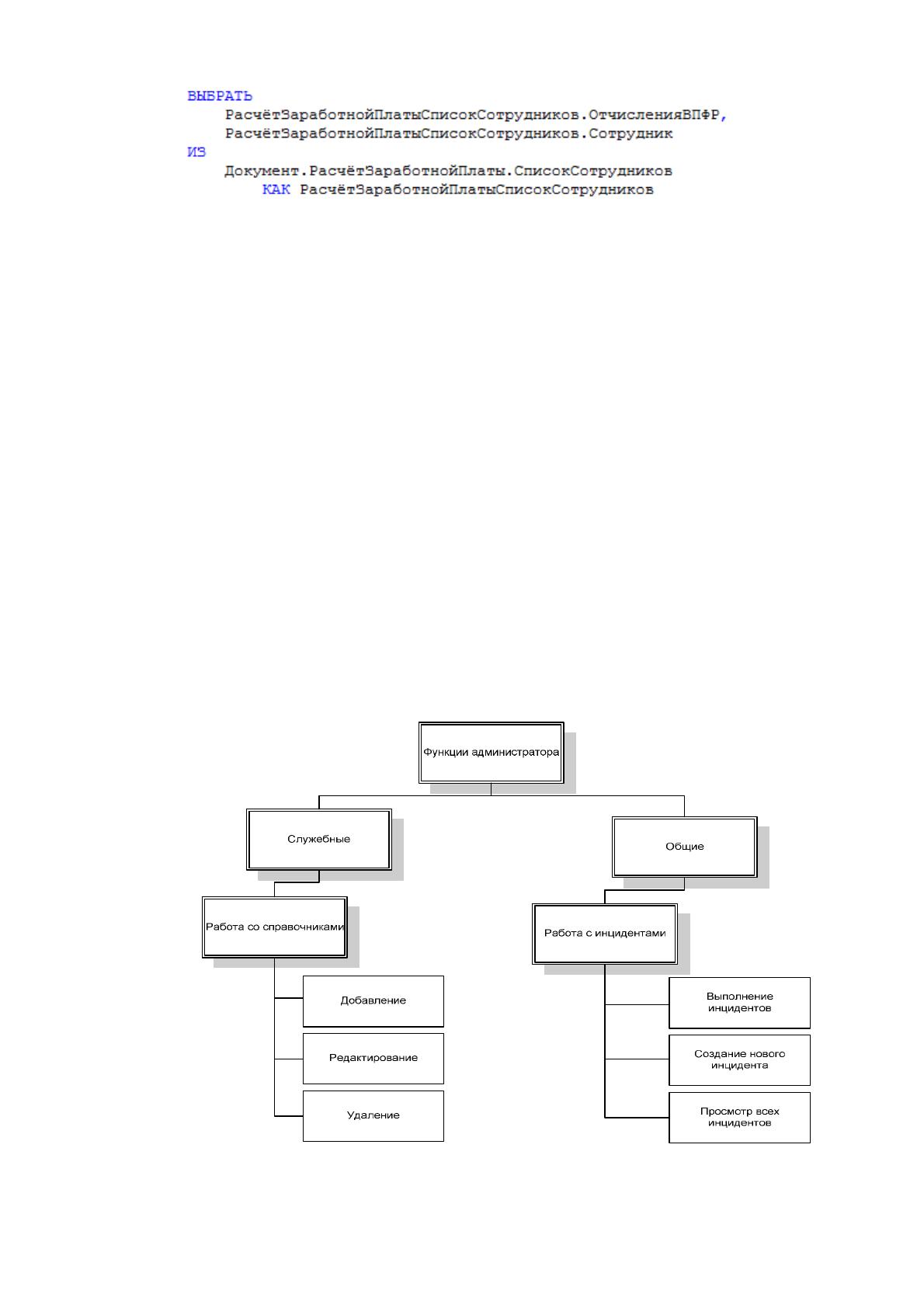

Рисунок 51. Дерево функций администратора
58

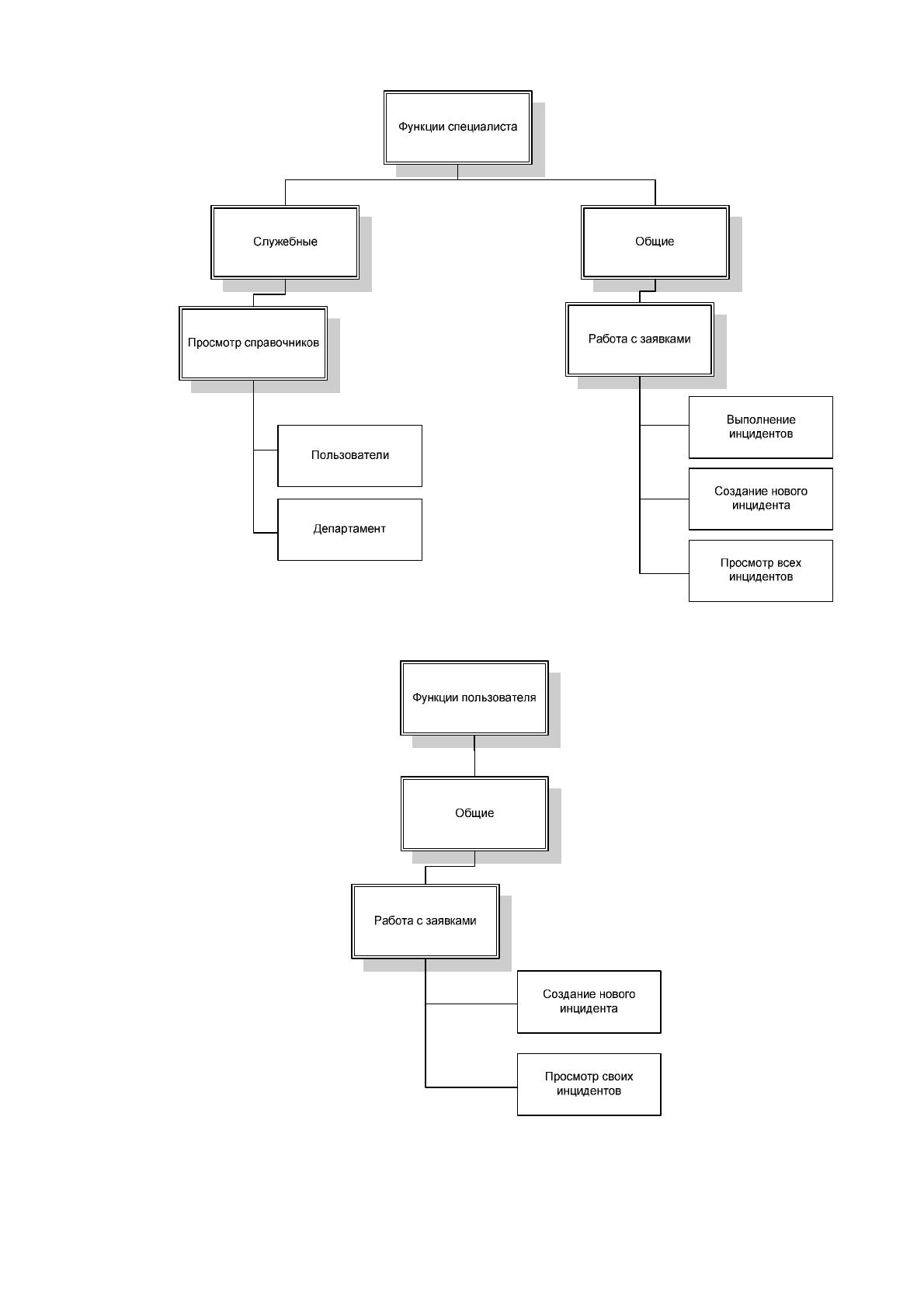

Рисунок 52. Дерево функций специалиста
Рисунок 53. Дерево функций пользователя
59
На основании данных функций формируется сценарий диалога, схема
которого для каждого из пользователей представлена на рисунках 54- 56.

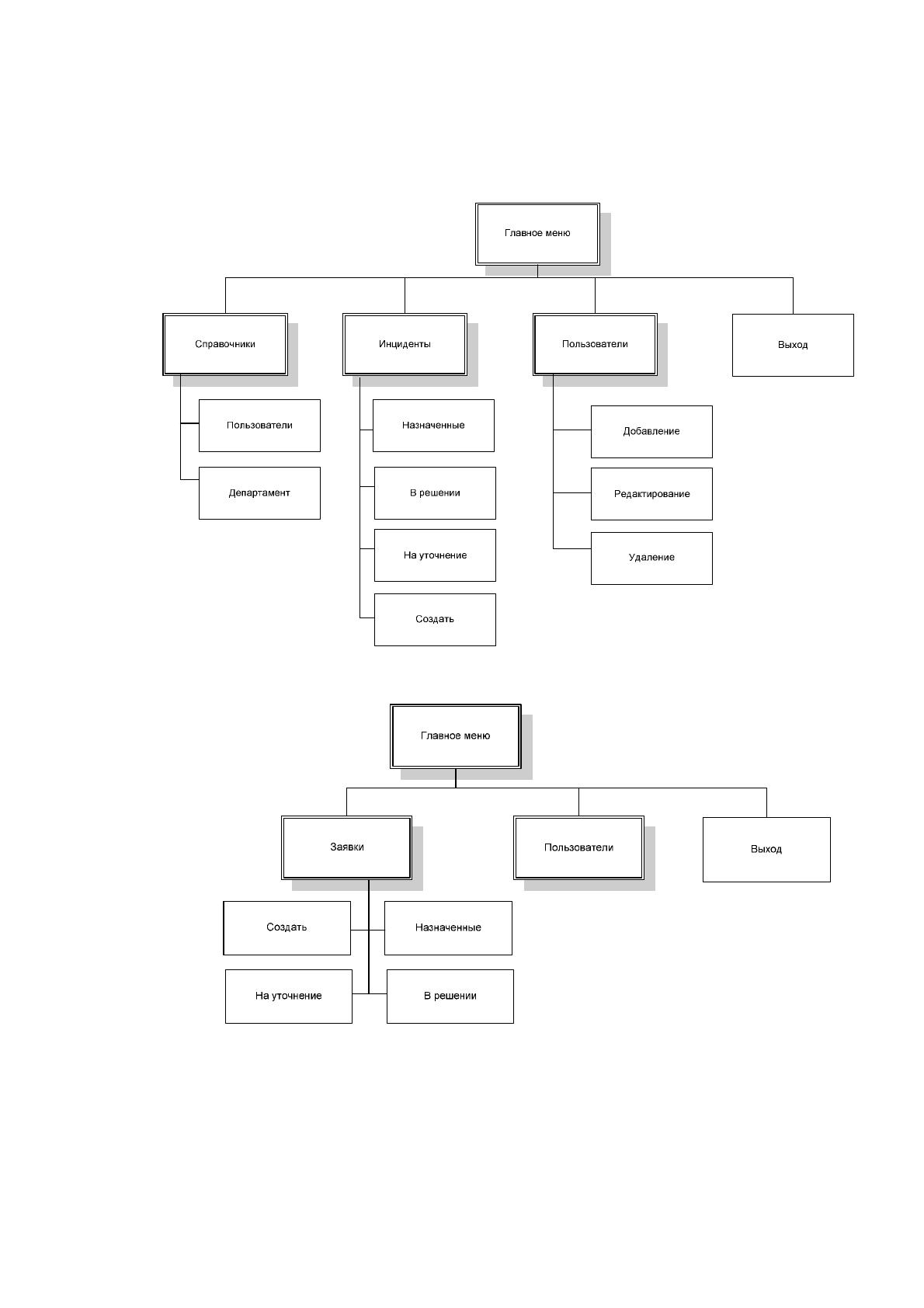

Рисунок 54. Сценарий диалога администратора
Рисунок 55. Сценарий диалога специалиста
60
Рисунок 56. Сценарий диалога пользователя
2.3.2. Характеристика базы данных
ER-модель является одной из самых простых визуальных моделей данных
(графических нотаций). Она позволяет обозначить структуру в общих чертах.
СУБД, применяемая на предприятии – MSSQLServer.
На рис. 57 описана связь основных таблиц в базе данных.

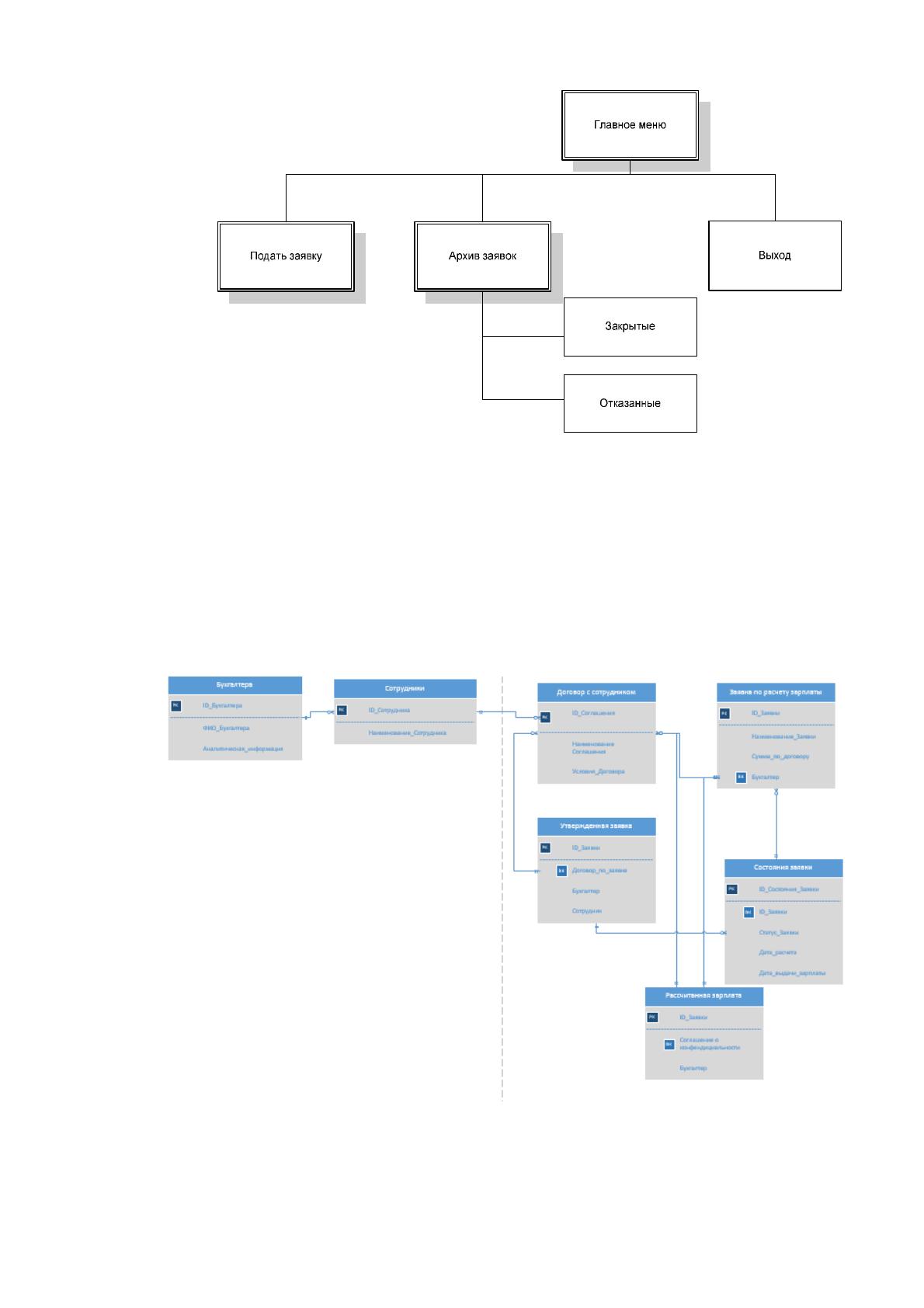

Рисунок 57. «ER-модель» предметной области автоматизации документов
по управлению персоналом и расчету заработной платы
Таблица 8
61
Структура и состав справочников
Наименование
объекта
Реквизиты
Тип
Свойства
Справочник
«Сотрудники»
Код
Строка
Длина
-
9
Наименование
Строка
Длина
-
45
Дата рождения
Дата
-
Паспорт
Строка
Длина
-
10
Адрес
Строка
Длина
-
0
Телефон
Строка
Длина
-
20
Пол
Перечисление. Пол
-
Семейное положение
Строка
Длина
-
25
Справочник
«Должности»
Код
Строка
Длина
-
9
Наименование
Строка
Длина
-
45
Вид Тарифной
Ставки
Справочник
«Подразделени
я»
Код
Строка
Длина
-
9
Наименование
Строка
Длина
-
45
Руководитель
Справочник
«Виды
графиков
работы»
Код
Строка
Длина
-
9
Наименование
Строка
Длина
-
45
Структура разработанных документов, табличных частей и описание их
реквизитов представлены в таблице 9.
Таблица 9
Структура и состав документов
Наименование
объекта
Реквизиты
Тип
Свойства
Документ
«Приём на
работу»
Номер
Строка
Длина
-
9
Дата
Дата
-
Сотрудник
Справочник. Сотрудники
-
Должность
Справочник. Должности
-
Подразделение
Справочник.
Подразделения
-
Тарифная
ставка
Перечисление. Виды
тарифных ставок
-
Ответственный
Справочник. Сотрудники
-
Документ
«Кадровое
перемещение»
Номер
Строка
Длина
-
9
Дата
Дата
-
Сотрудник
Справочник. Сотрудники
-
Должность
Справочник. Должности
-
Подразделение
Справочник.
Подразделения
-
