56

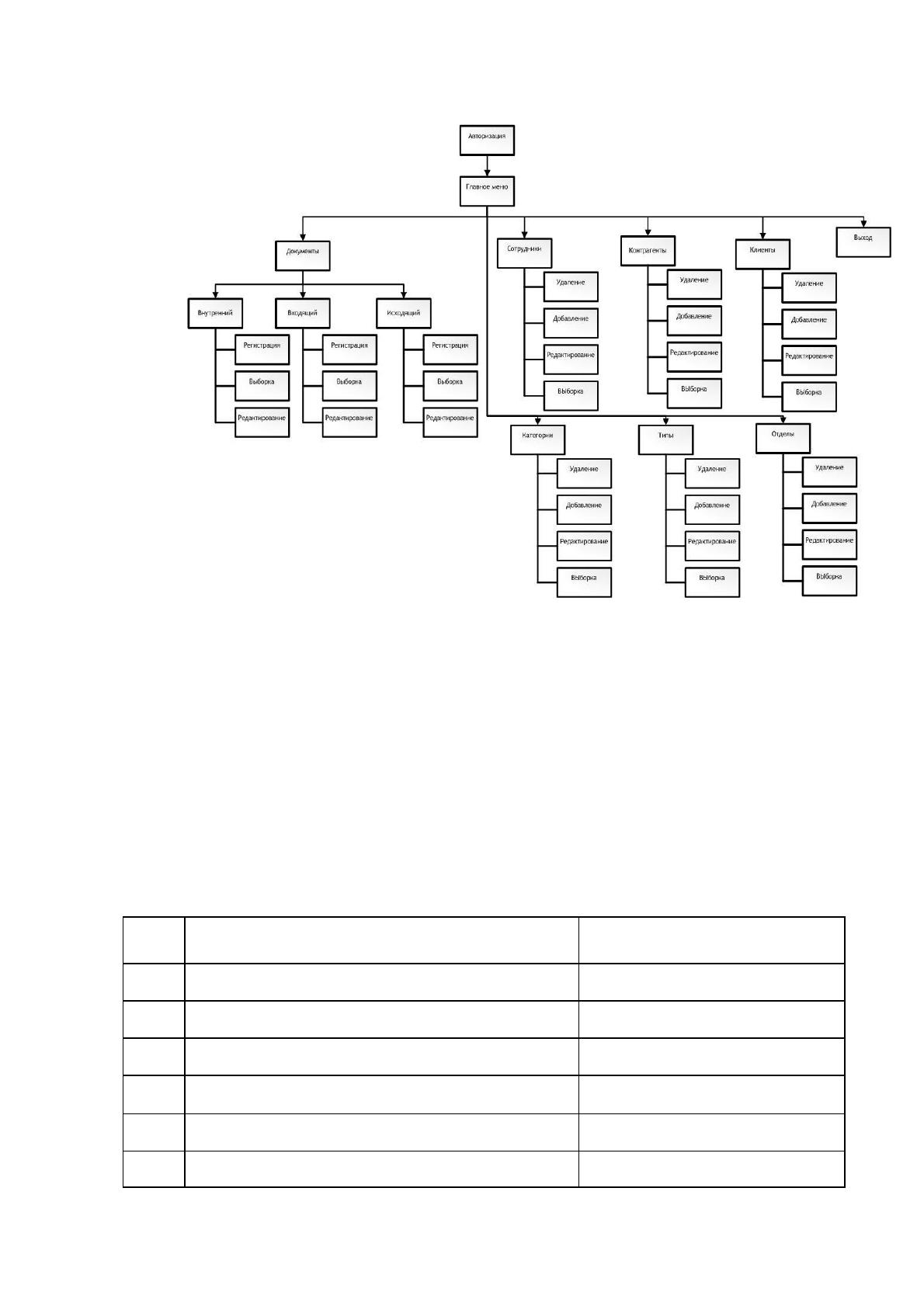

Рис. 2.8. Сценарий диалога для администратора системы
2.3.2 Характеристика базы данных
ER-модели отражают состав и взаимосвязь таблиц, которые отображают
информационную модель в терминах конкретной СУБД. Список сущностей и их
соответствие информационным моделям показано в таблице. 2.2.
Таблица 2.2
Перечень сущностей и их соответствие информационной модели
№
Название сущности в информационной
модели
Идентификатор таблицы
Справочник «Отделы»
departments
Справочник «Сотрудники»
employees
Справочник «Клиенты»
clients
Справочник «Категории документов»
documents_categories
Справочник «Контрагенты»
contractors
Таблица «Документы»
documents
57

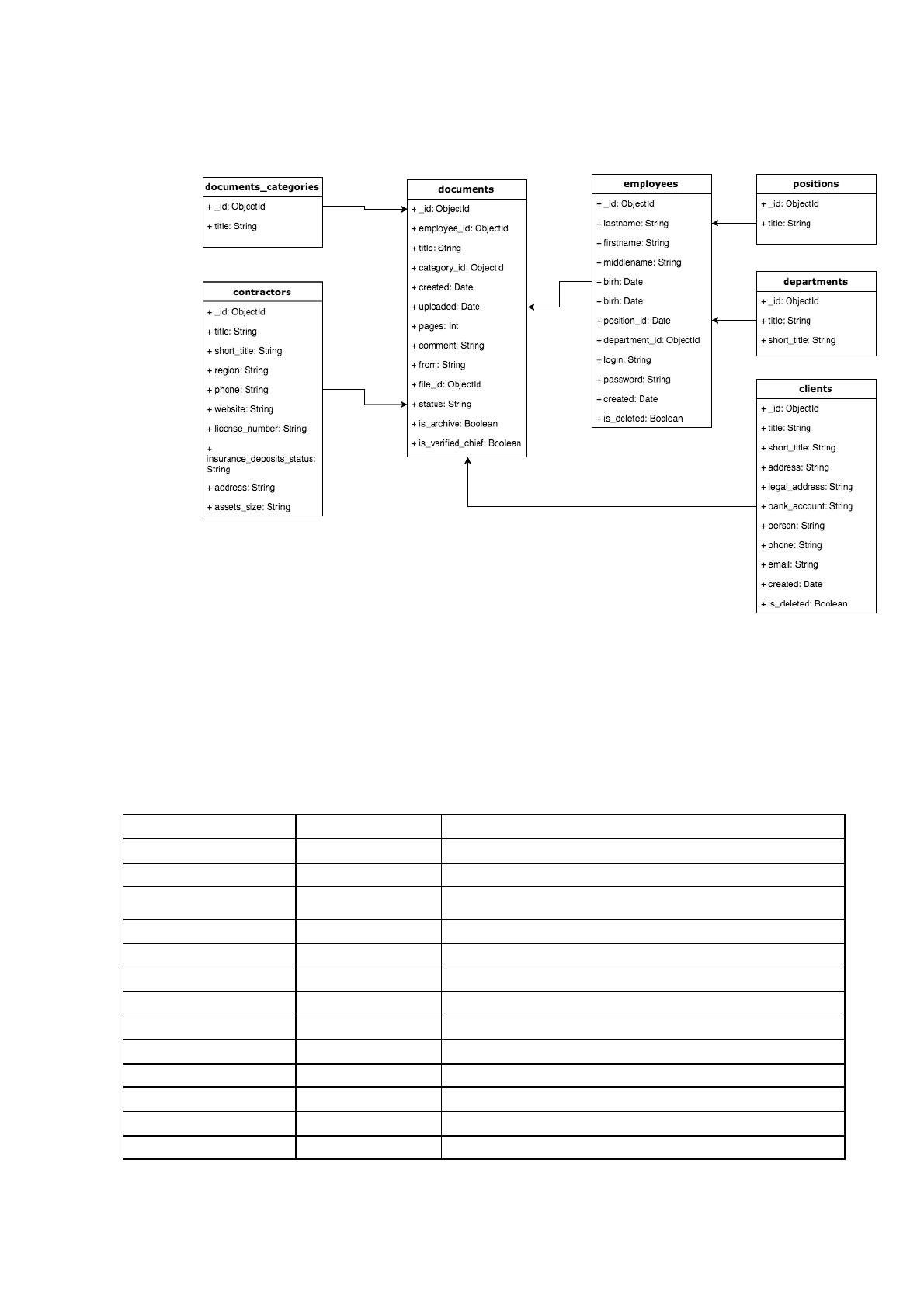

ER-диаграмма базы данных представлена на рисунке 2.9.
Рис. 2.9 ER-диаграмма базы данных
Характеристика каждой таблицы базы данных приведена ниже, в таблицах
2.3-2.8.
Таблица 2.3
Таблица Документы
Идентификатор
Тип данных
Примечание
id
ObjectId
Идентификатор документа
employee_id
ObjectId
Идентификатор сотрудника
title
String
Заголовок
category_id
ObjectId
Идентификатор категории документа
created
Date
Дата подготовки
uploaded
Date
Дата и время регистрации
pages
Int32
Количество страниц
comment
String
Примечание
from
String
Отправитель документа
file_id
ObjectId
Ссылка на документ
status
String
Статус
is_archive
Boolean
Флаг помещения в архив
is_verified_chief
Boolean
Флаг резолюции начальника отдела
58
Таблица 2.4
Таблица Отделы
Идентификатор
Тип данных
Примечание
_id
ObjectId
Идентификатор отдела
title
String
Наименование отдела
short_title
String
Краткое наименование отдела
Таблица 2.5
Таблица Сотрудники
Идентификатор
Тип данных
Примечание
_id
ObjectId
Идентификатор сотрудника
lastname
String
Фамилия
firstname
String
Имя
middlename
String
Отчество
birh
Date
Дата рождения
position_id
ObjectId
Идентификатор должности
department_id
ObjectId
Идентификатор отдела
login
String
Логин
password
String
Пароль
created
Date
Дата регистрации
is_deleted
Boolean
Флаг удаления
Таблица 2.6
Таблица Категории документов
Идентификатор
Тип данных
Примечание
_id
ObjectId
Идентификатор категории
документа
title
String
Наименование типа документа
59
Таблица 2.7
Таблица Клиенты
Идентификатор
Тип данных
Примечание
_id
ObjectId
Идентификатор клиента
title
String
Наименование клиента
short_title
String
Краткое наименование клиента
address
String
Фактический адрес
legal_address
String
Юридический адрес
bank_account
String
Банковские реквизиты
person
String
Контактное лицо
phone
String
Телефон
email
String
Адрес электронной почты
created
Date
Дата регистрации в системе
is_deleted
Boolean
Флаг удаления
Таблица 2.8
Таблица Контрагенты
Идентификатор
Тип
данных
Примечание
_id
ObjectId
Идентификатор контрагента
title
String
Наименование
short_title
String
Краткое наименование
region
String
Регион
phone
String
Телефоны
website
String
Сайт
license_number
String
Номер лицензии
insurance_deposits_status
String
Статус участника системы страхования
вкладов
assets_size
String
Размер активов
address
String
Адрес
60

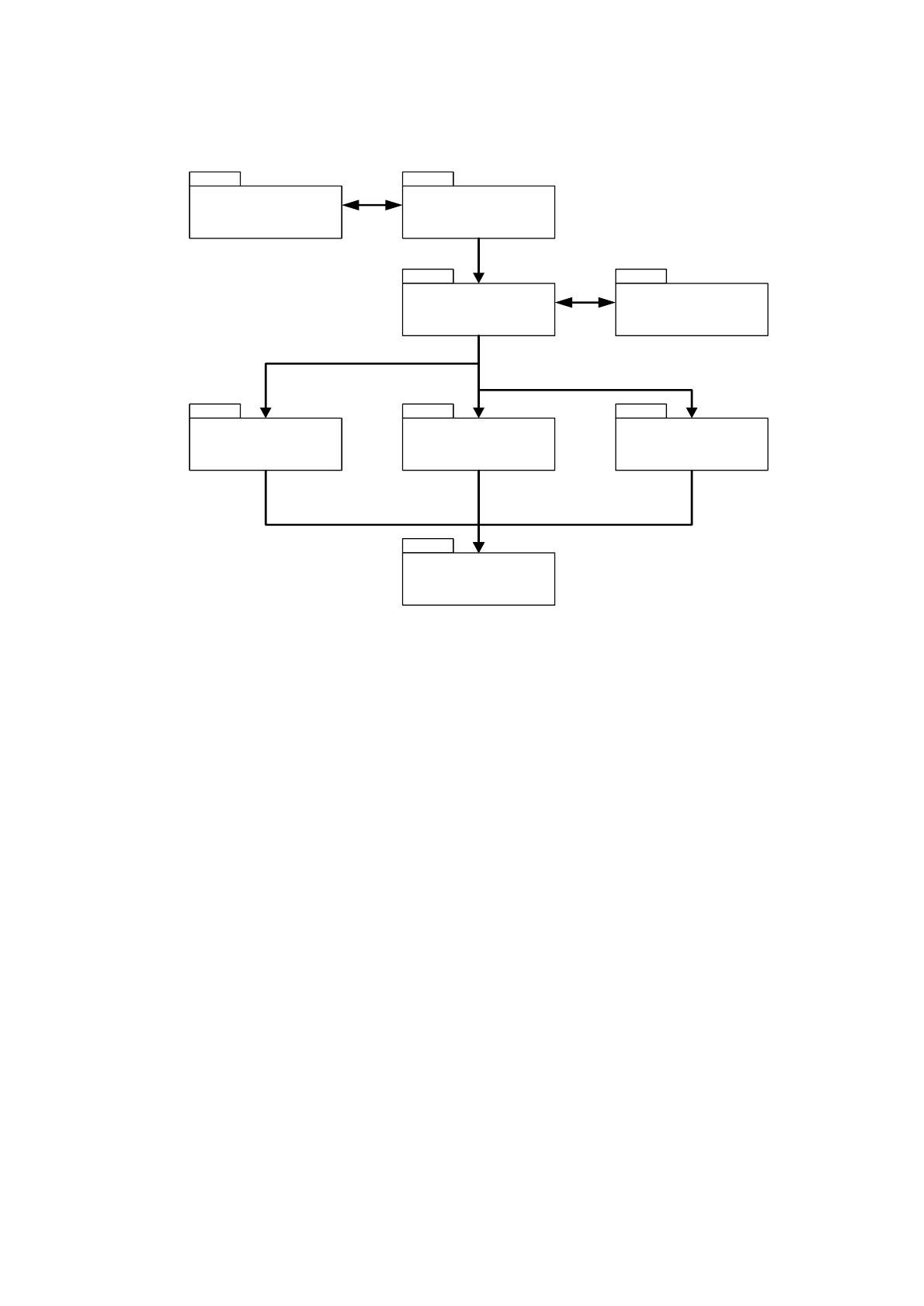

2.3.3 Структурная схема пакета (дерево вызова процедур и программ)
Структурная схема пакета представлена на рисунке 2.10.
Модуль инициализации
программ
Модуль безопасности
Модуль главного меню
Модуль Справочники Модуль Регистрация Модуль Пользователи
Модуль работы с БД
Модуль Отчеты
Рис.2.10. Структурная схема пакета
На основании разработанной информационной системы, была составлена
Таблица 2.10, отражающая описание программных модулей.
