Таблица 2.8
Структура таблицы Predmet
Поле
Тип
Null
По умолчанию
idpr
int(11)
Нет
predmet
text
Нет
sokrpredmet
varchar(255)
Нет
udalpr
int(1)
Нет
0
Таблица 2.9
Структура таблицы Prepod
Поле
Тип
Null
По умолчанию
idsotr
int(11)
Нет
name
varchar(45)
Да
NULL
login
varchar(45)
Да
NULL
parol
varchar(45)
Да
NULL
dates
timestamp
Нет
CURRENT_TIMESTAMP
surname
varchar(45)
Да
NULL
udal
int(1)
Нет
idkafp
int(11)
Нет
zvan
varchar(255)
Нет
Таблица 2.10
Структура таблицы Results
Поле
Тип
Null
По умолчанию
idres
int(11)
Нет
idigres
int(11)
Нет
idplayerres
int(11)
Нет
vopres
text
Нет
otvetres
text
Нет
timeres
varchar(255)
Нет
statres
int(11)
Нет
0
resultat
int(1)
Нет
0
parser
int(1)
Нет
0
otvetprav
text
Нет
Таблица 2.11
Структура таблицы Student
Поле
Тип
Null
По умолчанию
idsotr
int(11)
Нет
name
varchar(45)
Да
NULL
dolg
varchar(45)
Да
NULL
login
varchar(45)
Да
NULL
parol
varchar(45)
Да
NULL
dates
timestamp
Нет
CURRENT_TIMESTAMP
surname
varchar(45)
Да
NULL
datebor
varchar(45)
Да
NULL
udal
int(1)
Нет
igri
int(11)
Нет
gorod
varchar(255)
Нет
scool
varchar(255)
Нет
klass
varchar(4)
Нет
stud
int(1)
Нет
0
Таблица 2.12
Структура таблицы Voprosi
Поле
Тип
Null
По умолчанию
idv
int(11)
Нет
idigra
int(11)
Нет
vopros
text
Нет
otvet
text
Нет
udalv
int(1)
Нет
0
Таблица 2.13
Структура таблицы Zan
Поле
Тип
Null
По умолчанию
idzan
int(11)
Нет
idgrz
int(11)
Нет
idprz
int(11)
Нет
datez
varchar(255)
Нет
timez
varchar(20)
Нет
udalz
int(1)
Нет
0

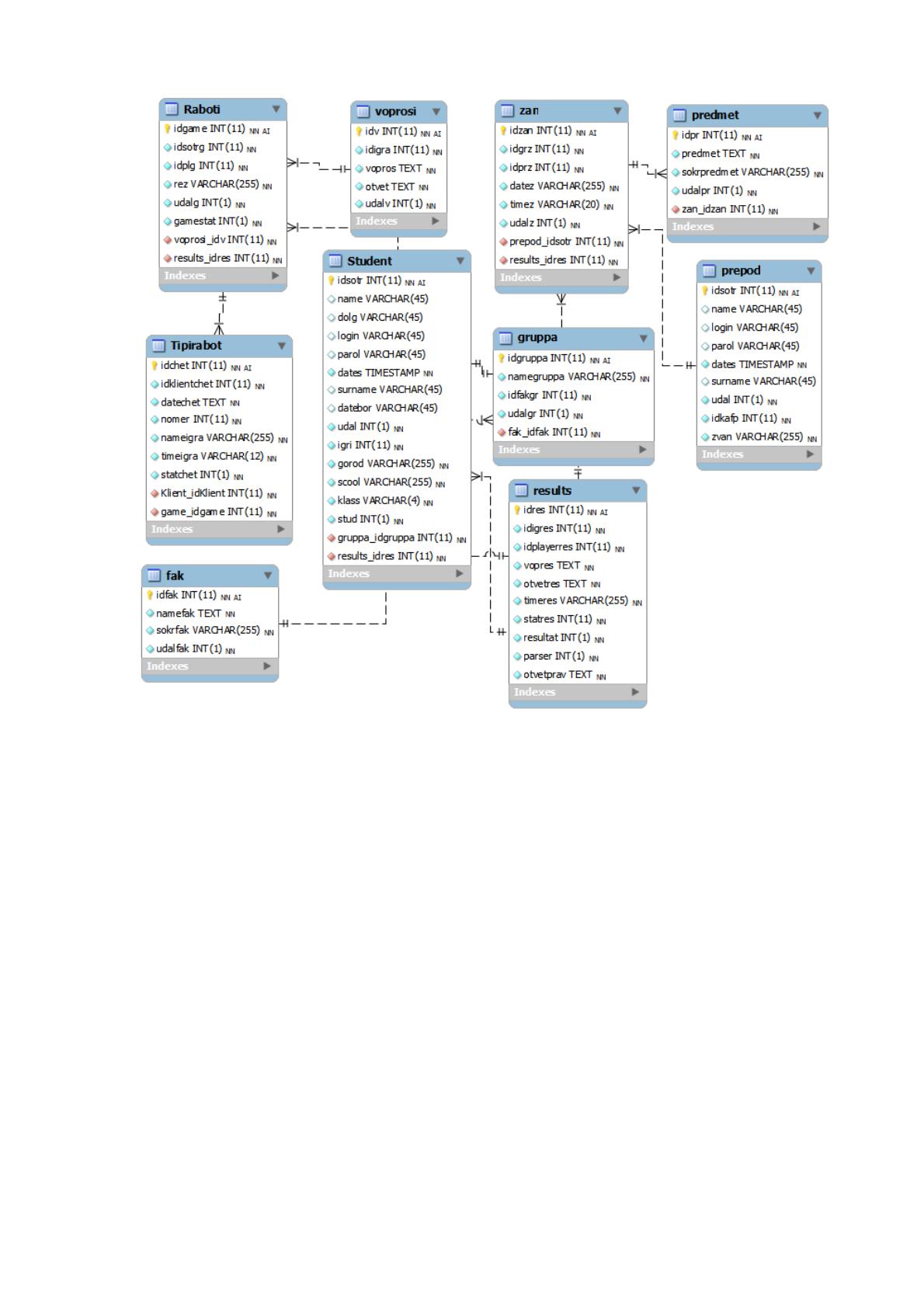

Физическая модель базы данных представлена на рисунке 2.5.
79
Рисунок 2.5Физическая модель разработанной базы данных
2.3.3 Структурная схема пакета (дерево вызова программных
модулей)

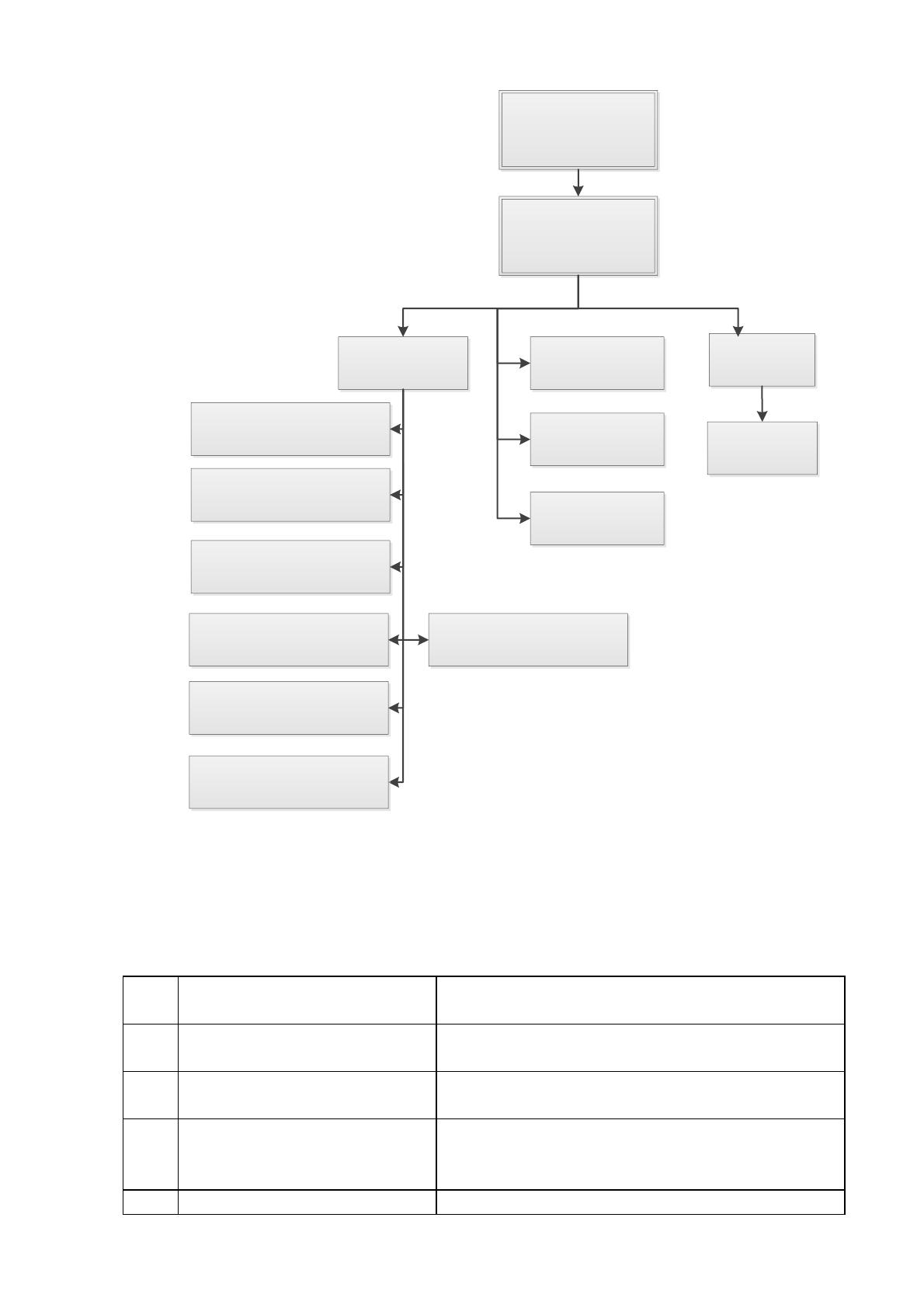

Схема вызова программных модулей представлена на рисунке 2.6.
ПМ Главное меню
ПМ работы с со
справочниками
ПМ Справочника Группы
ПМ Справочника
Обучаемые
ПМ Справочника
Пользователи
ПМ Справочника
Специализации
ПМ работы с
учетом отчетности
ПМ получения
отчетов
ПМ Справочника
Формы отчетности
ПМ Авторизация
ПМ Вывода на
печать
ПМ работы с
пользователями
ПМ формирования
результатов
отчетности
ПМ Справочника
Занятия
ПМ Справочника
Преподаватели
Рисунок 2.6Схема вызова программных модулей
Описание программных модулей представлено в таблице 2.14.
Таблица 2.14
Описание программных модулей
№
п/п
Наименование модуля
Функции модуля
1)
ПМ Авторизация
Выполняет авторизацию пользователей при
их доступе в систему
2)
ПМ Главное меню
Производит вызов меню, для каждого вида
пользователей - своего
3)
ПМ работы со
справочниками
Содержит определенные процедуры,
позволяющие осуществлять редактирование
справочников
4)
ПМ учета отчетности
Формирует отчетность по результатам
81
№
п/п
Наименование модуля
Функции модуля
занятий
5)
ПМ получения отчетов
Содержит заранее определенные процедуры
формирования отчетных документов
6)
ПМ вывода на печать
Выводит результатные документы на печать
2.3.4 Описание программных модулей
Технологическое обеспечение разработки включает в себя описание
технологий сбора, обработки, хранения и вывода информации.
Сбор информации осуществляется за счет анализа поступающих
документов, касающихся внесения в систему мультимедийной информации в
различных видах, а также заявлений клиентов на выдачу кредитных карт.
При внедрении программного продукта необходимо не только
анализировать поступающую информацию, но и запросить документы,
связанные с областью функционирования программного продукта из различных
отделов МАОУ "ГОРОД ДОРОГ". Это позволит сформировать начальную базу
данных. В случаях, когда не достаточно данных или вызывает сомнения
достоверность информации относительно уже введенная информация можно
получить информацию от работника ответственного за ведение данных.
Рекомендуемым способом сбора информации является изначальный
запрос документов из отделов МАОУ "ГОРОД ДОРОГ", и последующая
консультация с ответственными работниками по поводу достоверности
собранной информации. Это обеспечит такое важное и необходимое свойство
информации как достоверность.
Процесс обработки информации заключается во внесении собранной
информации в базу данных. Когда база данных максимально заполнена, а в
частности ее справочники, тогда дальнейшее внесение информации не займет
большого количества времени, поскольку заполнение осуществляется путем
выбора из уже существующих записей. Это максимально упрощает и ускоряет
работу в больших компаниях, у которых количество информации которую
необходимо ввести достаточно велико.
Источник: https://baza.diplomsite.ru/previewfile/1482
