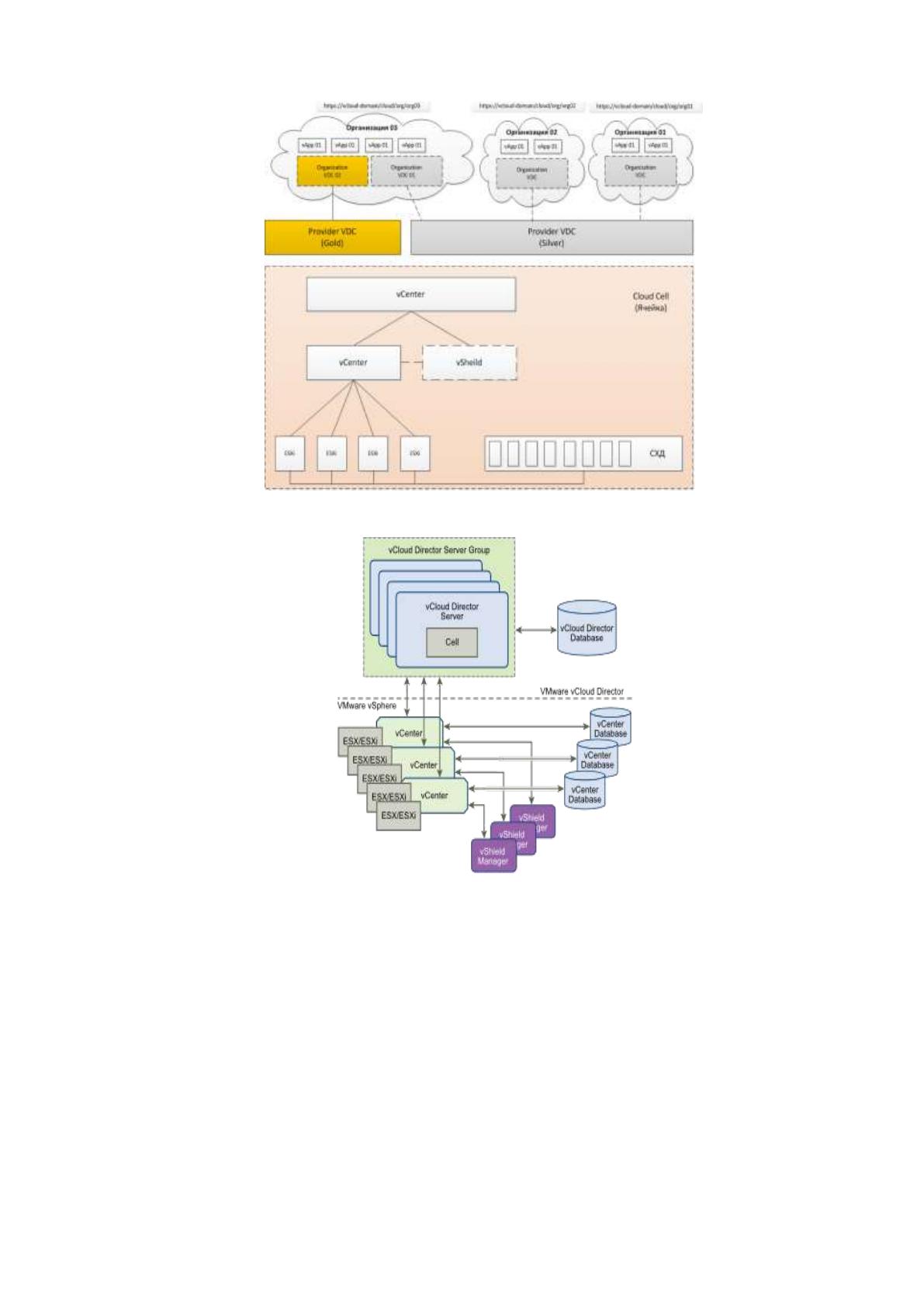

Рис.9. Иерархическая архитектура vCD
Рис.10. Схема взаимодействия компонентов vCD
Конечные облака реализуются на базе ресурсов vSphere. Для того что бы
найти сколько и каких ресурсов может применять vCD предусмотрены особые
Provider VDCs (виртуальный дата-центр поставщика).
Для работы vCD нужна БД. поддерживаются БД от Майкрософт начиная от
SQL Server 2008 Enter-prise Edi-tion, Ora-cle 11g и иные.
vCD может быть инсталлирован на последующие дистрибутивы: Red Hat
Enter-prise Linux 5 (Update 4-8), 6 (Update 1-3), и на подходящей версии CentOS.
vCloud API описывает набор объектов, общих для облачных
44
вычислительных сред. Структурный вид показан на рис 11.
Рис.11. Структура vCloud API
vCloud Director Cell – компонент сопряжения, обеспечивающий связь
между vCenter Server, vShield Manager и ESX/ESXi хостами.
vCloud Director Cell может быть развернут и запущен на ОС Red Hat
Enterprise Linux Server и позволяет запускать облачный портал веб-сервера для
веб консоли vCD.
Модель использования компонента vCloud Director Cell приведена на
рис.12.
На базе данной модели (рис.13.) показано взаимодействие vShield Edge,
vCenter и vCD Cell. Общий вид сценария использования vCloud Director Cell
приведен на рис. 12.

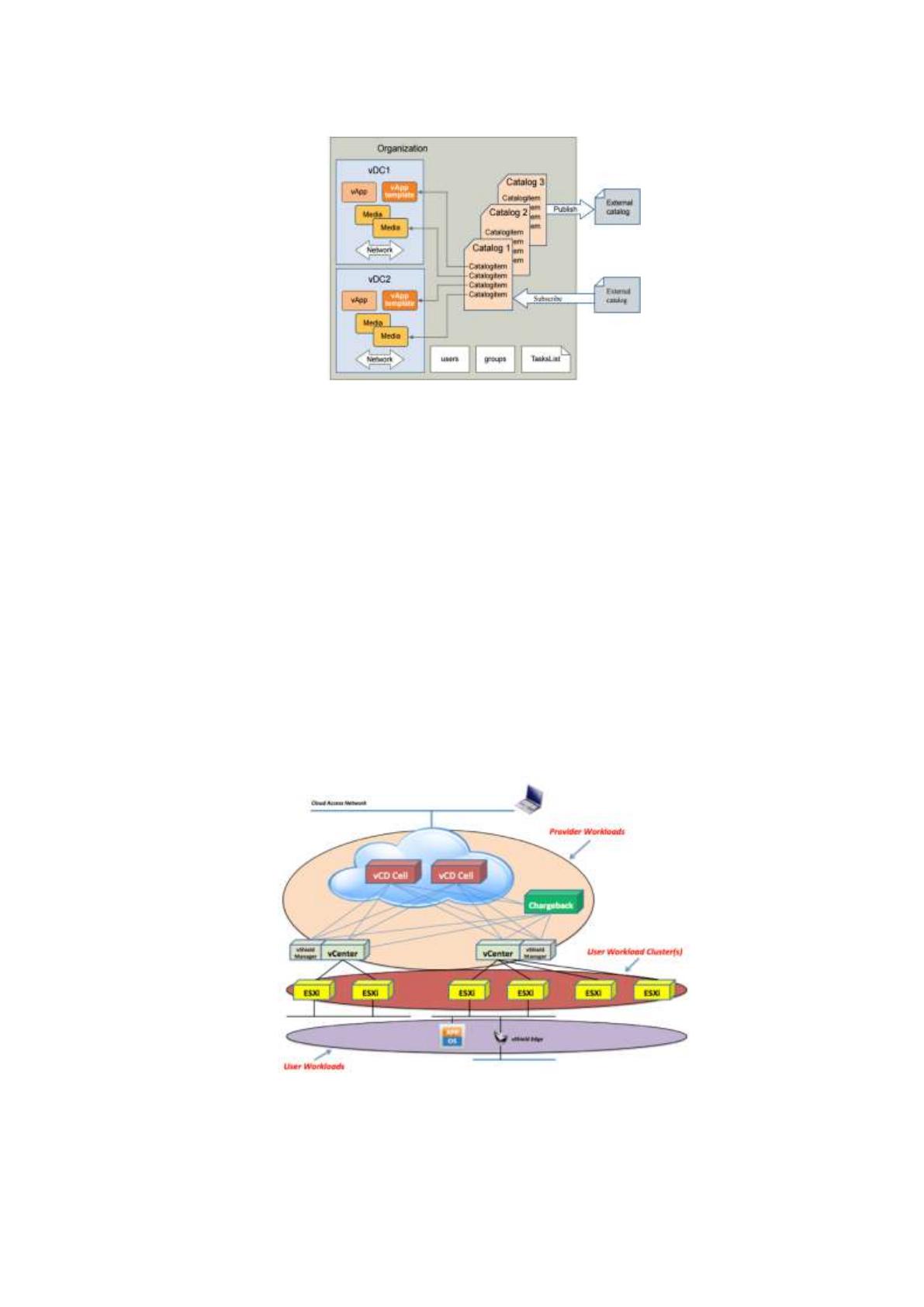

Рис.12. Модель использования компонента vCloud Director Cell
45
Рис.13.Общий вид сценария использования vCloud Director Cell
Структурная схема архитектуры vCloud Director Cell приведена на рис.14.
NFS абстрагирован от типов файловых систем как сервера, так и клиента,
существует огромное количество реализаций NFS-серверного оборудования и
клиентов для разных операционных систем и аппаратных архитектур. Более
свежевшая версия NFS поддерживающая разные средства аутентификации (в
частности, Kerberos и LIPKEY с внедрением протокола RPCSEC GSS) и списков
контроля доступа (как POSIX, так и Windows-типов).
Для клиента идентично представлены локальные и NFS-файлы, ядро
описывает, когда файл открыт.

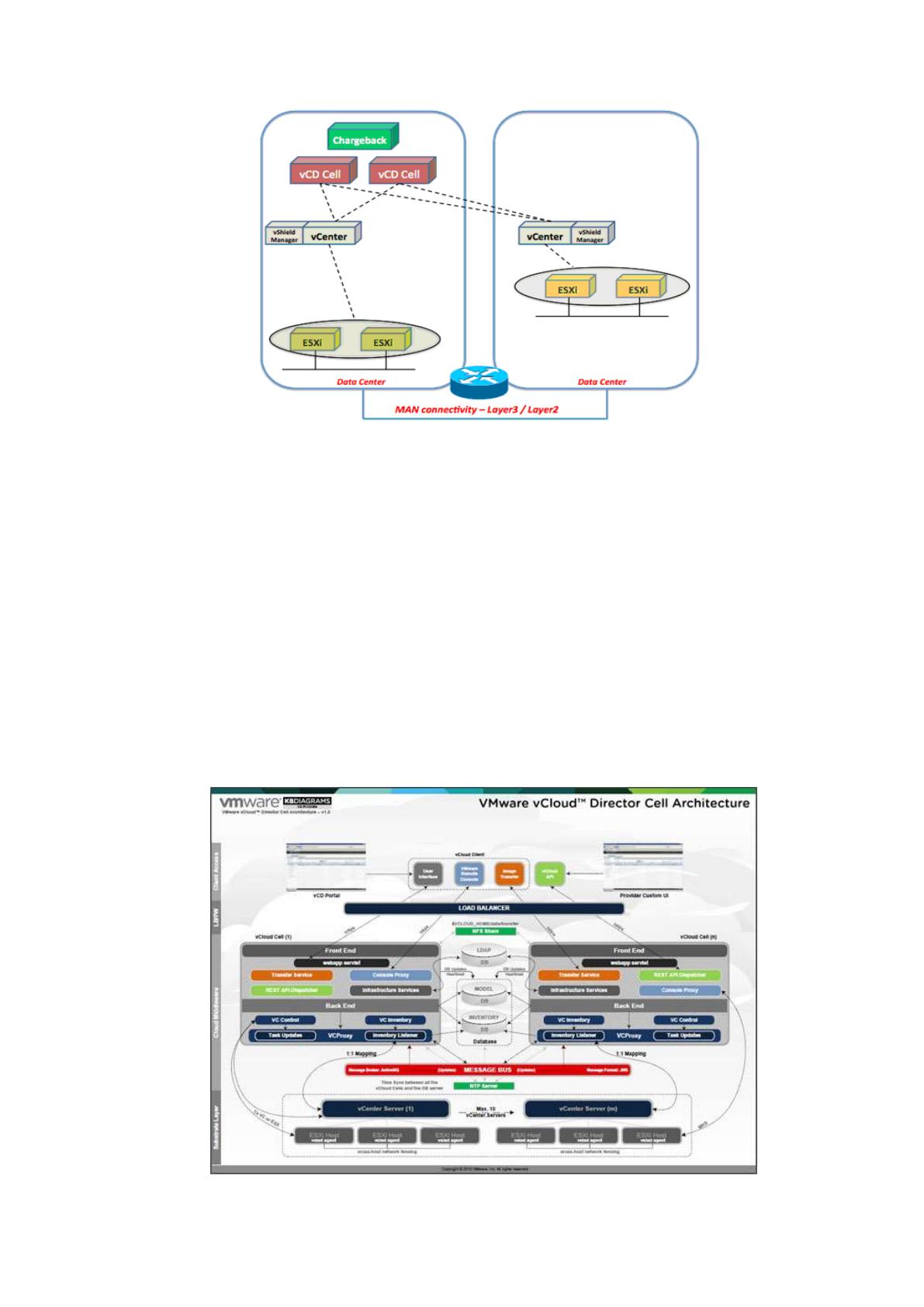

Рис.14. Структурная схема архитектуры vCloud Director Cell
46
NFS абстрагирован от видов файловых систем как сервера, так и клиента,
существует большое множество реализаций NFS-серверного оборудования и
клиентов для разных операционных систем и аппаратных архитектур. Более новая
версия NFS поддерживающая разные средства аутентификации (в частности,
Kerberos и LIPKEY с встроенным протоколом RPCSEC GSS) и списком контроля
доступа (как POSIX, так и Windows-типов).
Для клиента идентично представлены локальные NFS-файлы, ядро
описывает, когда файл открыт.
NFS-клиент посылает RPC-запросы NFS-серверу через стек TCP/IP. NFS
обычно употребляет UDP, но более новые реализации могут применять TCP.
NFS-сервер получает запросы от клиента в виде UDP-датаграмм на порт
2049. Невзирая на то, что NFS может работать с преобразователем портов, что
дозволяет серверу применять динамически назначаемые порты, UDP-порт 2049
жёстко закреплен за NFS.
Когда NFS-сервер получает запрос от клиента, он передается локальной
подпрограмме доступа к файлу, обеспечивающему доступ к локальному диску на
сервере.
Есть несколько возможностей использования NFS в пуле хранения для
виртуализации. К примеру, внедрение тонкого резервирования, дедупликации и
простых устройств запасного копирования и восстановления виртуальных машин,
виртуальных дисков, и даже файлов на виртуальном диске посредством
организации автоматического создания кадров (снимков) на базе массивов.
Резервное копирование при помощи NFS можно создать несколькими
методами. Некоторые общие варианты: расположение агентов в каждой гостевой
ОС, внедрение массивов данных на основе технологии мгновенных снимков.
Однако, процесс восстановления виртуальной машины является труднее, т.к. на
практике нередко возникает огромное количество уровней детализации,
запрошенные сервером для восстановления.
Некоторые решения способны восстановить все хранилище данных, а
некоторые могут реплицировать лишь определенную виртуальную машину либо
виртуальный диск для виртуальной машины. Внедрение NFS массива на базе
снимков имеет самую большую легкость и упругость благодаря тому, что данные
47
любой детализации могут быть восстановлены. С массива на базе снимка в
хранилище NFS, можно стремительно смонтировать копию всего NFS хранилища,
а потом выборочно извлекать любой уровень детализации.
Установка и настройка использования NFS выполняться последующим
образом. Нужно развернуть VMware vCenter Server Appliance, после этого
настроить БД. После этого следует:
1. Зайти в VMware vCenter Server Appliance Web console.
2. Во вкладке Configuration выбрать Хранилище (Storage) (рис.15).
3. В окне добавить хранилище выбрать Network File System (рис.16).
4. В следующем окне ввести адрес сервера, рабочего каталога и дать
название хранилищу (рис.17).
5. Во вкладке Configuration появилось новое NFS-хранилище (рис.18).

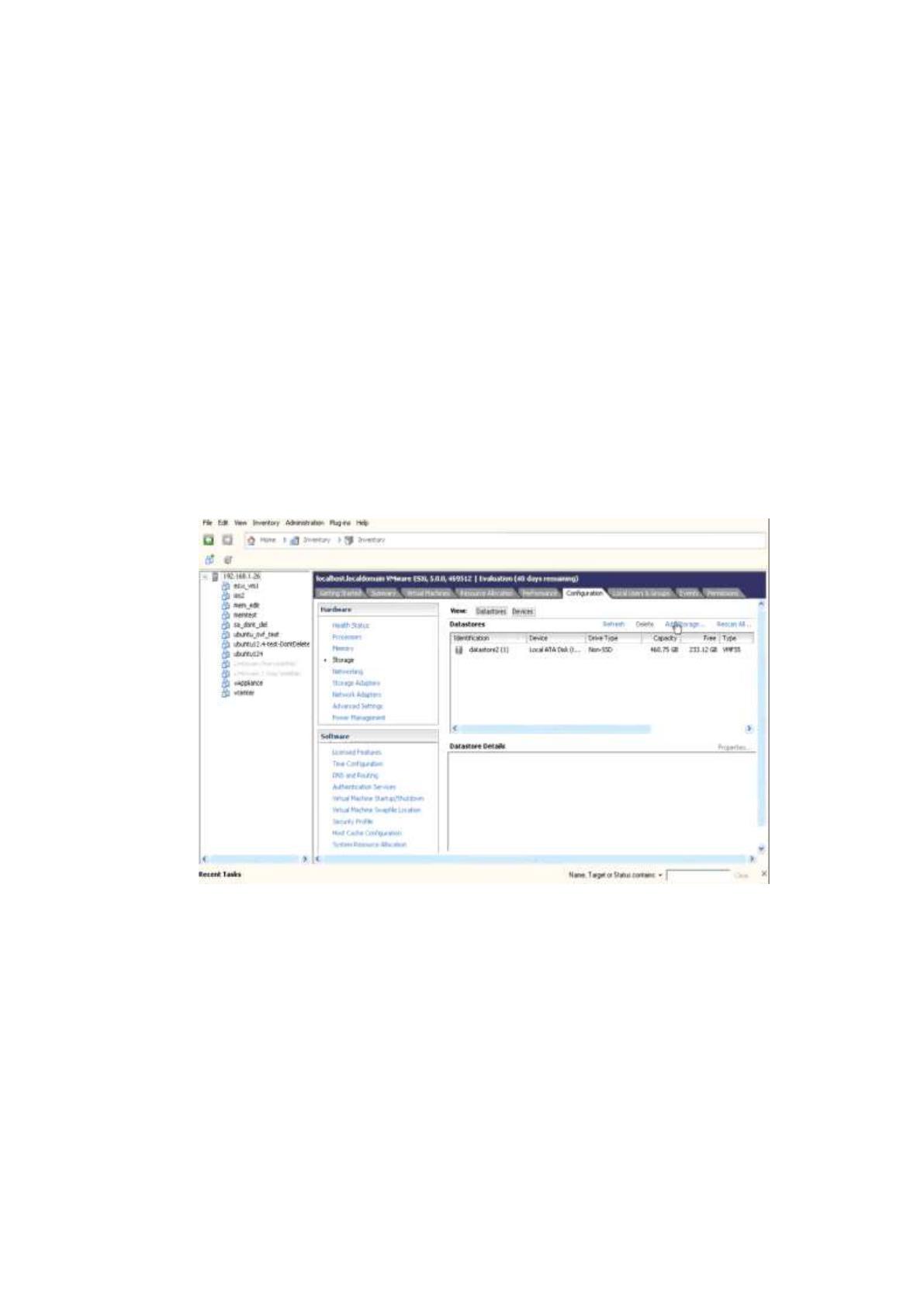

Рис.15. Вкладка Configuration виртуальной машины
