93

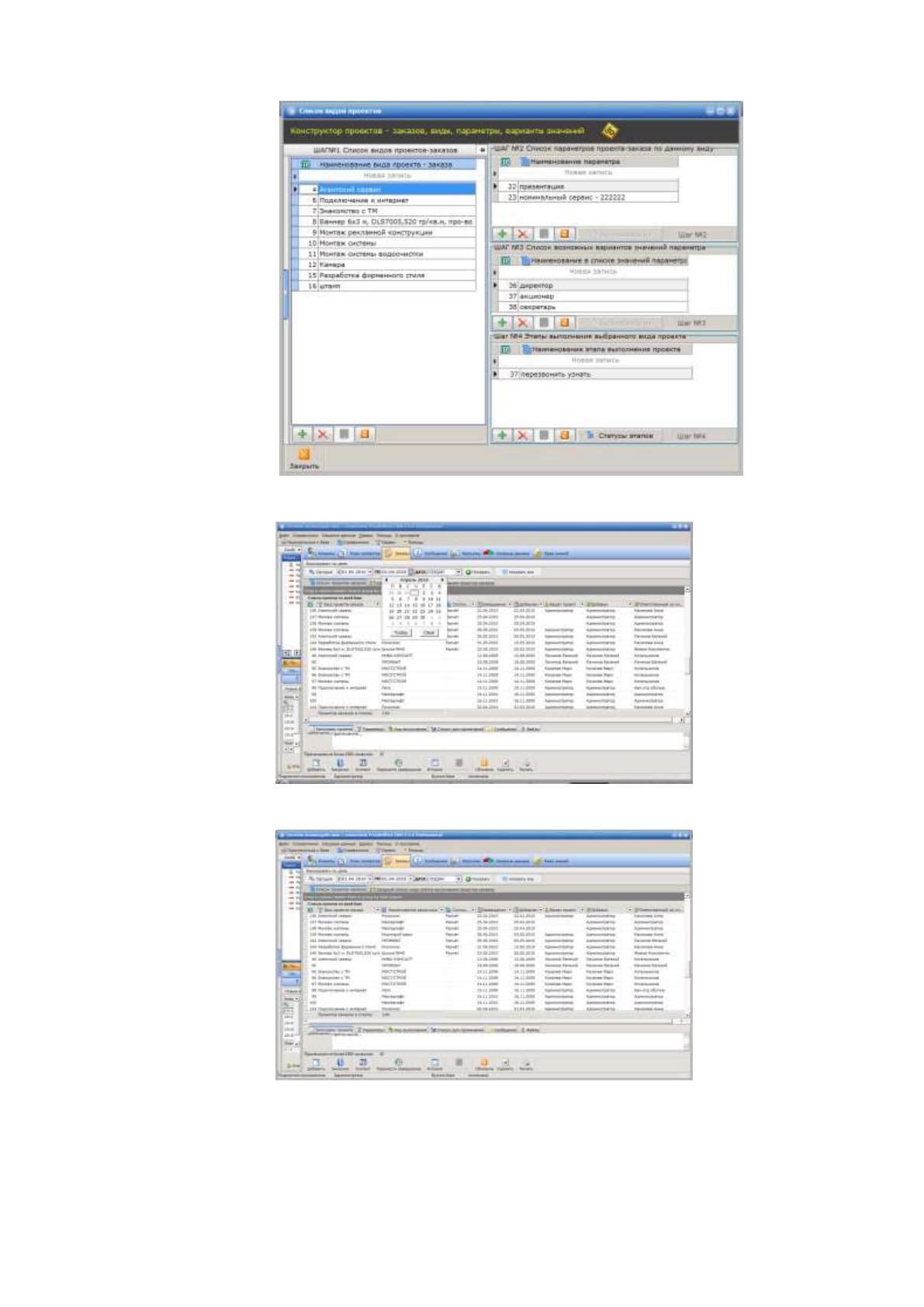

Рис.43. Добавление проектов
Рис.44.Выбор даты
Рис.45. Список проектов
А также, имеется возможность получить сводный перечень шагов
реализации проектов:
94

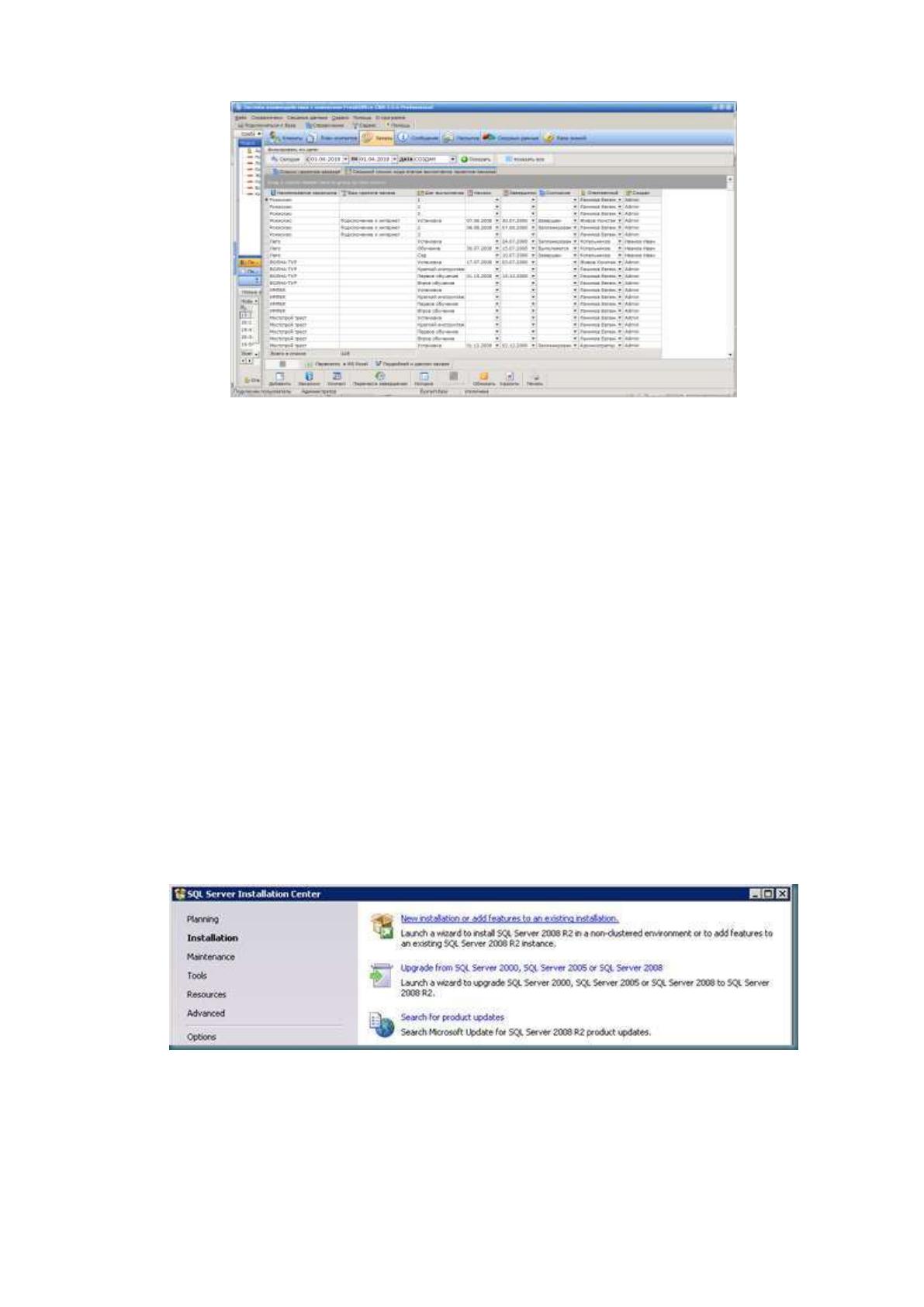

Рис.46. сводный список
Листинг программных модулей приведен в Приложении 1.
1. Специфичность установки Vmware Vcloud Director заключается в
проведении ряда шагов.
Подготовка БД. В качестве СУБД используем MS SQL Server. Для
корректной работы нужно настроить режим смешанной аутентификации. Это
соединено с тем, что Vmware Vcloud Director (vCD) не поддерживает
аутентификации ОС Win-dows и интенсивно использует механизмы tmpdb.
Поэтому файлы этой tmpdb необходимо расположить на быстром массиве,
обладающем с достаточным количеством свободного места. Вид окна выбора
пакета для установки MS SQL Server приведен на рис. 47. При всем этом нужно
создание новой сущности(рис.48). Дальше осуществим исходную конфигурацию,
введем имя профиля (рис.49).
Рис.47.Окно выбора пакета для установки MS SQL Server
95

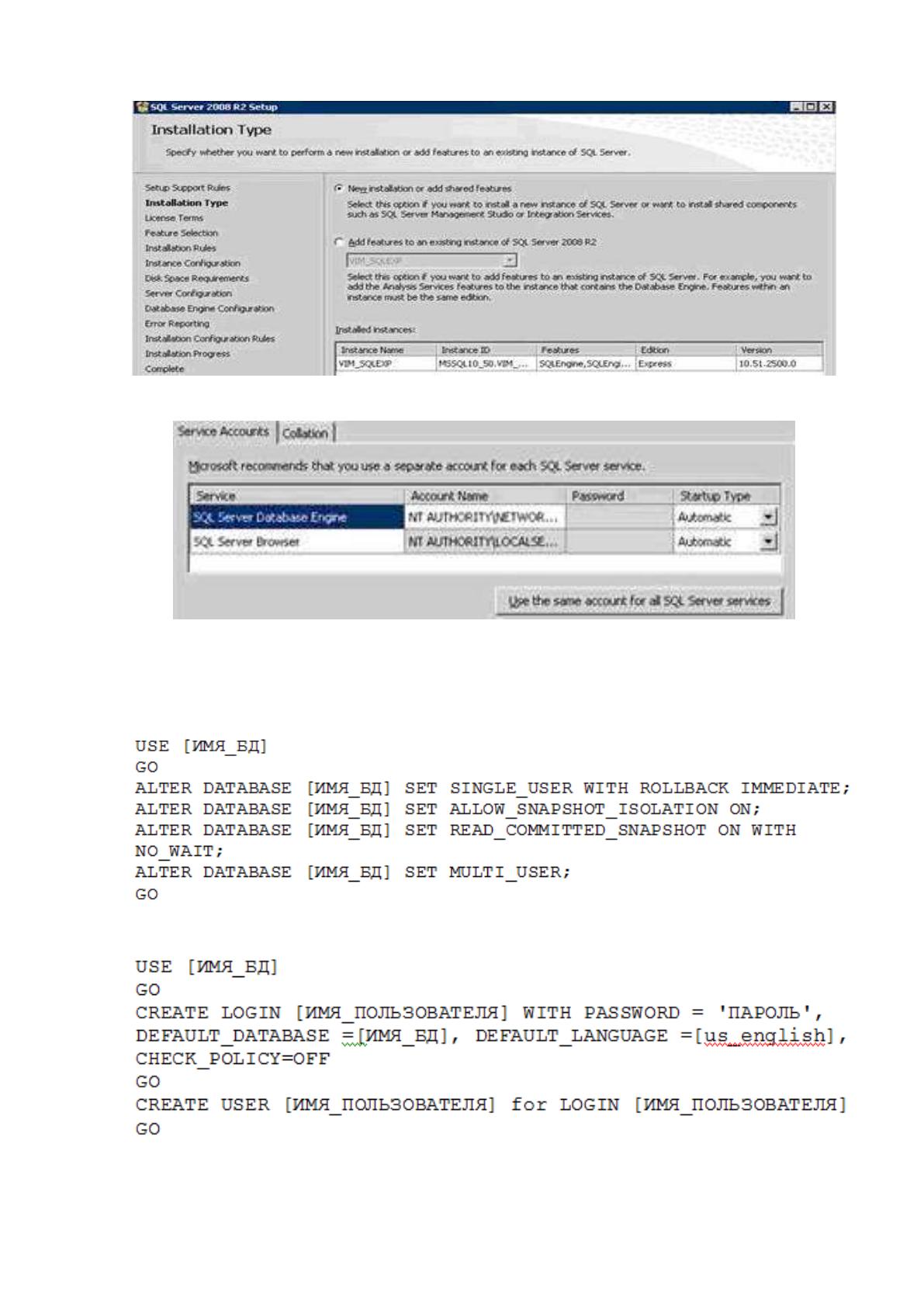

Рис.48. Окно создания новой сущности
Рис.49.Конфигурация основных настроек сервера
Затем необходимо настроить уровень изоляции транзакций для данной БД.
Это можно сделать путем выполнения запроса:
Следующим шагом является создание активного пользователя:

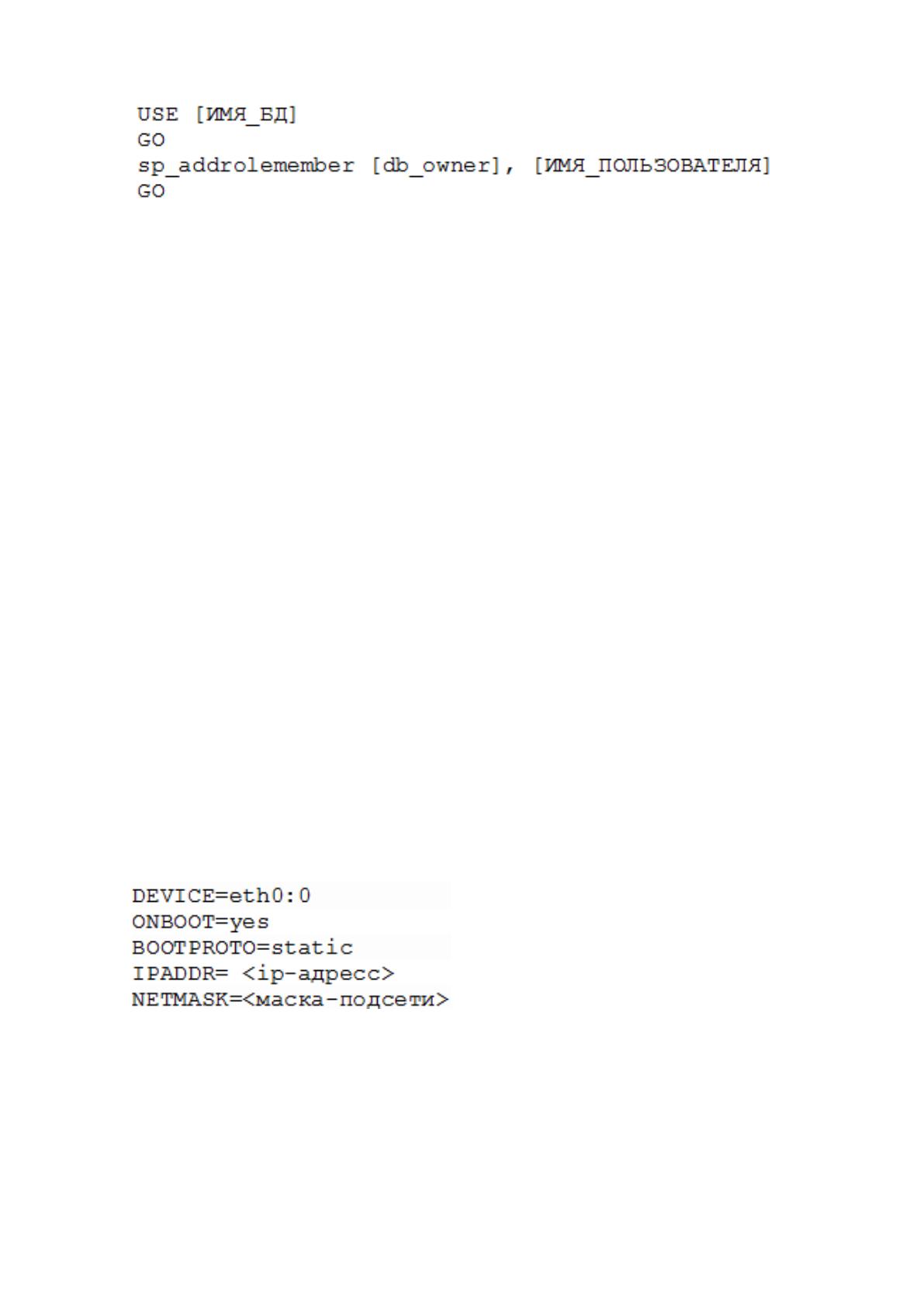

Назначаем права владельца БД созданному пользователю:
96
1. Установка ОС. В качестве базовой ОС выступает CentOS 5.5 x64 .
Сначала смонтируем образ в виртуальную машину, установим данную
операционную систему. В ходе проведения установки укажем ip-адреса для vcd и
vcdr, потом конфигурируем остальные нужные пользовательские пакеты, по мере
необходимости можно отключить Firewall и SELinux, активируем SSH-доступ.
vCD способен работать на физическом и на виртуальном серверах. Работа
на виртуальных серверах обширно распространен, в связи с этом установка
Cen-tOS производится конкретно на виртуальную машину (ВМ).
Настройка сети ОС. Для корректной работы vCD необходимо иметь два IP
адреса. На одном из них работает web-сервер, обслуживающий web-интерфейс
vCD. На втором организован в качестве proxi-сервера для перенаправления в
интерфейс vCD локальных консолей ВМ. Такая конфигурация вероятна на
основании использования 2-ух отдельных интерфейсов (сетевых карт), либо
методом создания дополнительного виртуального интерфейса на одном сетевом
устройстве. Когда ОС установлена на виртуальную машину рекомендуется
внедрение некоторых виртуальных сетевых устройств. В случае организации
сервера на физическом уровне с одним сетевым адаптером, необходимо создание
дополнительного файла #vi/etc/sysconfig/network-scripts/ifcfg-eth0:0, содержащего
следующие значения:
Для каждого IP-адреса необходимо создать соответствующие DNS-записи
и убедиться, что DNS возвращает корректные имена и адреса.
2. Установка необходимых пакетов. Для предотвращения завершения
работы процесса установки необходимо до установить необходимые пакет, путем
выполнения команды:
# yum -y install alsa-lib libice libsm libx11 libxau libxdmcp libxext libxi libxt libxtst
97
pciutils redhat-lsb Установка пакета vCD. На данном этапе загрузим установочный
пакет vCD. Для этого необходимо зарегистрироваться на сайте Vmware. Затем
следует запустим скаченный с сайта установочный файл: # bash
/<путь_к_пакету>/vmware-vcloud-director-5.5.1-1654672.bin
3. Формирование SSl-сертификатов. Данные сертификаты необходимы
для обеспечения надежности сетевых взаимодействий. Каждый сервер должен
содержать по два сертификата для каждого IP-адреса.
Сертификат управляющего интерфейса создается такой командой:
# /opt/vmware/cloud-director/jre/bin ./keytool -keystore /etc/certificates.ks -storetype
JCEKS –storepass <ПАРОЛЬ> -genkey -keyalg RSA -alias http
Для сертификата адреса прокси:
./keytool -keystore /etc/certificates.ks -storetype JCEKS -s torepass <ПАРОЛЬ> -
genkey -keyalg RSA -alias consoleproxy
4. Запуск конфигурационного скрипта. Настройка vCD осуществляется
путем инициализации команды: # bash /opt/vmware/vcloud-director/bin/configure
Вначале необходимо указать из списка доступных конкретный IP-адресс,
на котором будет развернут веб-сервер (рис. 50).

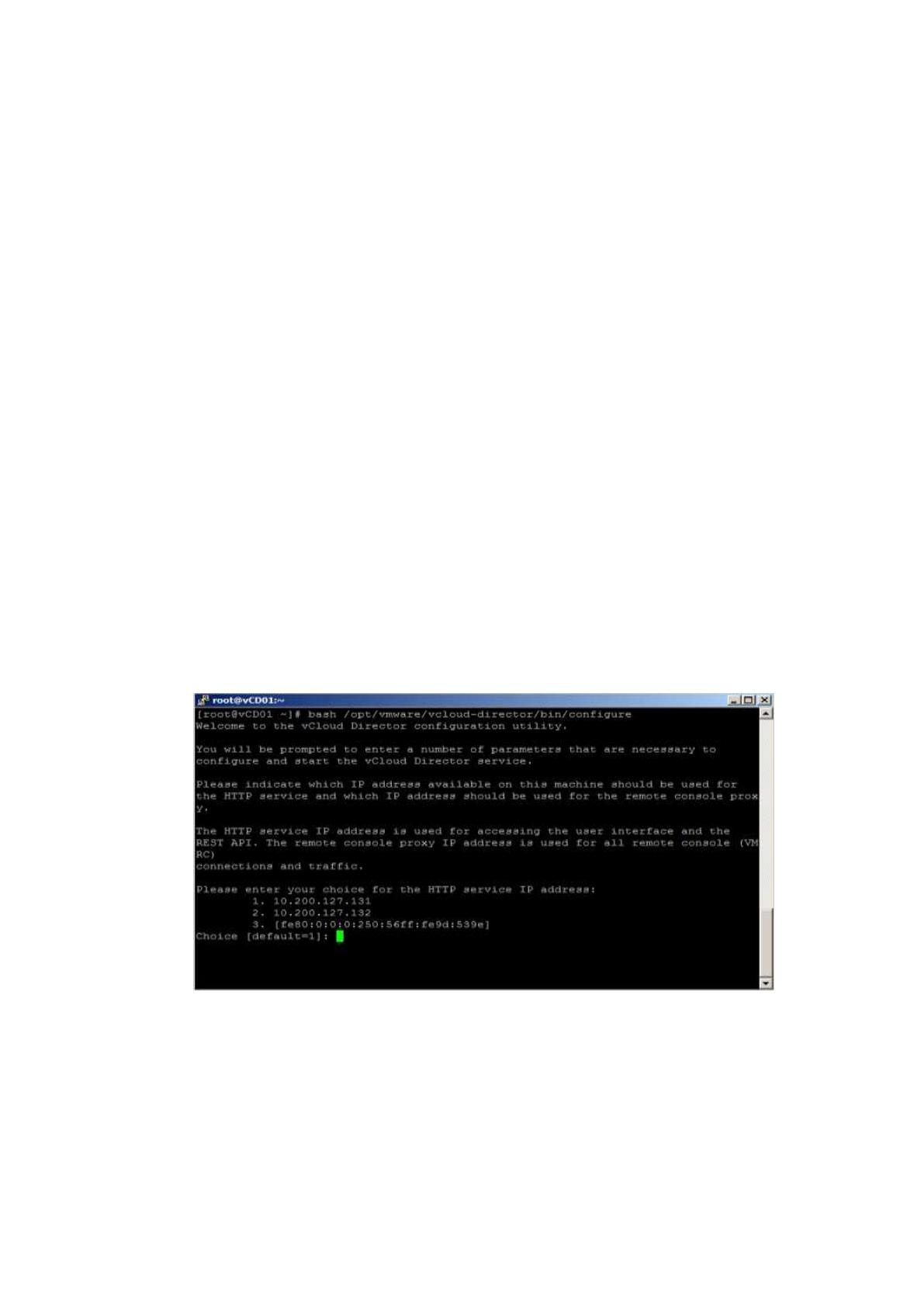

Рис.50.Настройка vCD и выбор IP-адреса
Потом нужно избрать IP-адрес для proxi. Последующим шагом является
указание пути к хранилищу сертификатов, который был создан на прошлом шаге
в файле /etc/certificates.ks. По мере необходимости отправления логов на сервер
необходимо указать его характеристики. Потом избираем тип применяемых БД.
Дальше нужно ввести характеристики подключения БД, имя БД, адрес сервера,
