43
– Оперативная память 2048 Мб и выше.
– Жесткий диск 40Гб и выше.
– Устройство чтения компакт-дисков.
USB-порт.
SVGA-видеокарта.
Анализируя перечень аппаратного обеспечения, который предоставила ООО
«ЭОС» для реализации проекта, можно сделать вывод, что техническое обеспечение
соответствуют всем требованиям.
44
II ПРОЕКТНАЯ ЧАСТЬ
2.1.Разработка проекта автоматизации
2.1.1.Этапы жизненного цикла проекта автоматизации
Жизненный цикл (ЖЦ) в современных АИС – это полностью контролируемый
непрерывный процесс, который может выполняться с самого момента утверждения
требований для создания АИС, и до изьятия ее с эксплуатации.
Основным нормативным положением для регламентации разработки
жизненного цикла, считают сертифицированный международный документ с
разработки ISO 12207 Международной организации стандартизации программ, ИС
(ГОСТ 34).
Планирование и анализ требований включает в себя изучение документации,
консультации со специалистами по данной предметной области, рассмотрение
условий, при которых система будет использоваться, описание функций,
выполняемых системой, и выявление возможных ограничений при разработке
системы.
При проектирование системы должны быть выполнены работы по
моделированию функциональных требований к проектируемой системе и работы по
разработке логической и физической модели данных системы.
Далее следует осуществить выбор программных средств, для решения
поставленных задач, описание структуры входных и выходных данных и разработку
структуры и интерфейса отдельных модулей программы.
При внедрение системы должна быть выполнена начальная (ориентировочная)
реализация интерфейса подсистемы, заполнение справочников, входящих в базу
данных системы, и реализация одного из алгоритмов представления системы.
Бумажная работа включает в себя работу по оформлению пояснительной
записки к работе, расчет экономических затрат на разработку системы и оценку
технико-экономических показателей системы, разработку графической части.
На рисунке 14 показана каскадная модель ЖЦ которая характеризуется
разбиением процесса разработки определенного программного средства сразу на
некоторые этапы. Стоит отметить, что все их переходы между этими этапами к
следующему будут реализовываться только после завершения предшествующих
(рисунок 14)[4].
45

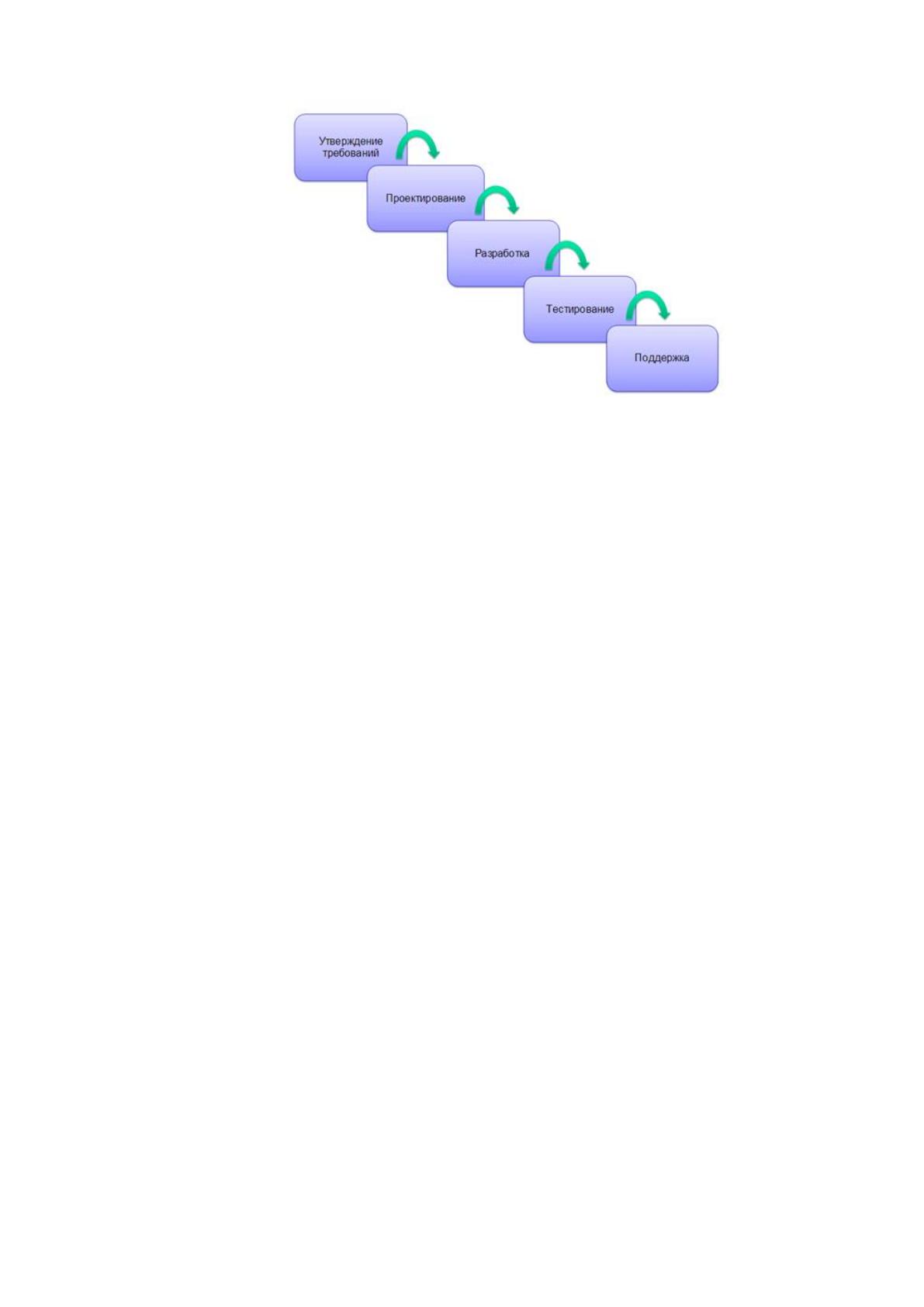

Рисунок 14 – Структура каскадной модели
Рассмотрим некоторые положительные свойства этой модели ЖЦ:
– на каждом этапе создается законченный набор документации;
все этапы создания АИС, должны быть реализованы строго
последовательно, тогда они дают возможность спланировать конкретные сроки.
Рассматриваемый подход прекрасно зарекомендовал себя при реализации
проектирования АИС самой разной сложности, при которых можно на начальных
этапах разработки АИС практически точно выполнить описание всех требований.
Теперь рассмотрим спиральную модель построения АИС.
При рассмотрении такой структуры рассматривался упор на некоторые
исходные этапы описанной выше каскадной модели [14]:
– анализ проблемы построения;
– проектирование АИС.
Непосредственная реализация для указанных технических фаз также
выполняется при помощи прототипов (рисунок 15).
Прототипы – это действующие модули АИС для реализации всех ее
отдельных функций. Создание прототипов также может осуществляться часто и за
несколько целых итераций, которыми являются воображаемые витки спирали.
46

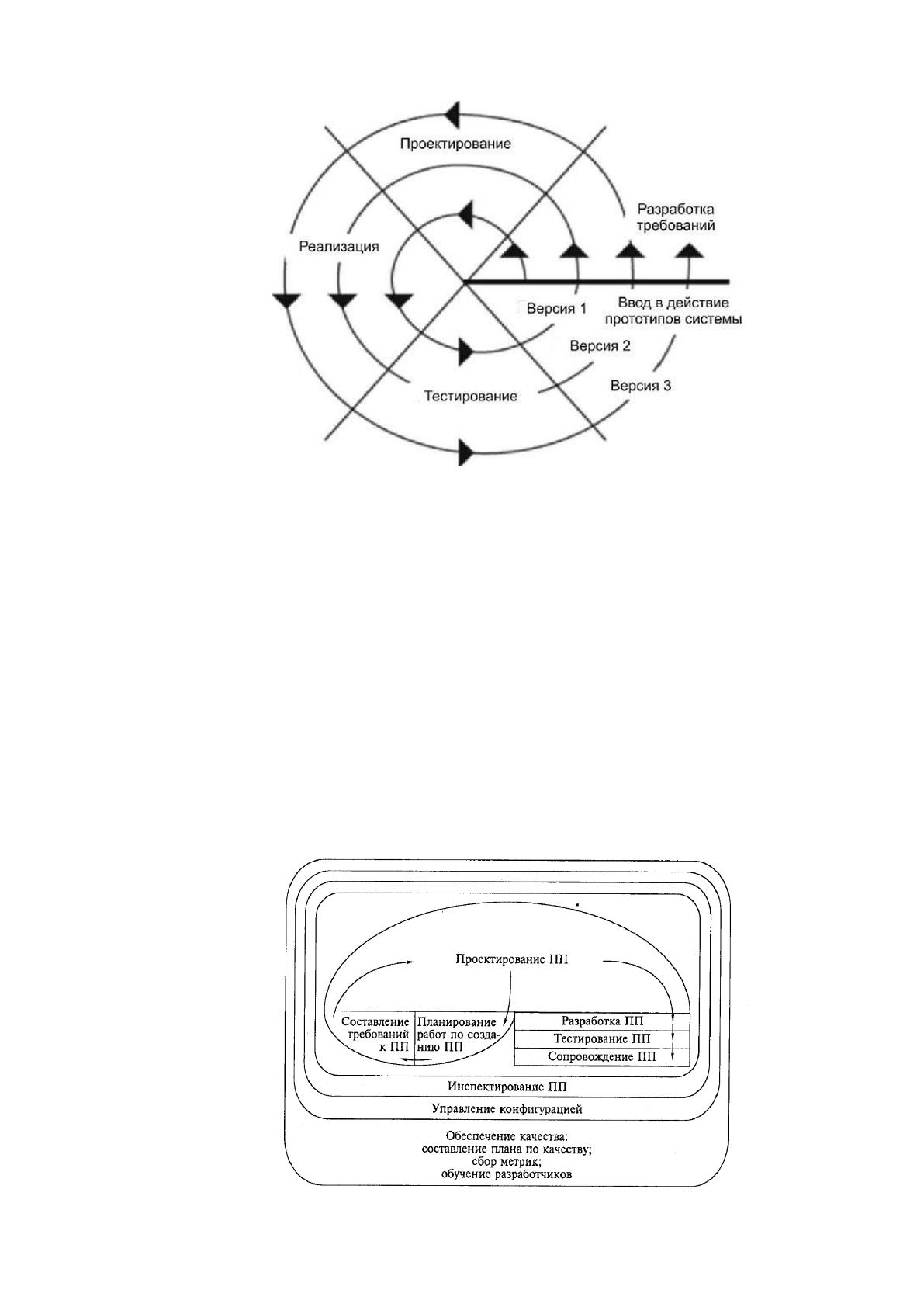

Рисунок 15 – Структура спиральной модели
Все такие итерации могут соответствовать также созданию некоторого этапа
АИС (прототипа), где уточняются новые цели, характеристики программного
осуществления, а также оценивается суммарное качество имеющихся результатов.
Спиральная модель ЖЦ АИС имеет свои достоинства, например [8]:
– заказчики могут влиять на разрабатываемую для них АИС на всех
этапах;
– в модели могут воплощаться полностью все преимущества рассмотренного
ЖЦ.
В качестве еще улучшенной структуры ЖЦ можно рассматривать такую
модель, что показана на рисунке 16:
47
Рисунок 16 – Структура улучшенной спиральной модели АИС
Инкрементная модель ЖЦ АИС является классическим прототипом для
инкрементного поведения при создании ПО.
Стоит отметить тот факт, что в ней обьединены также элементы
последовательной модели при использовании итерационной структуры Боэма для
модернизации приведенной выше каскадной модели.
Каждая из последовательностей может сама проектировать специальный
необходимый инкремент АИС.
Самой главной реализацией указанного подхода считают специальную
технологию экстремального программирования, что ориентировано также на малые
приросты в их функциональности (рисунок 17).

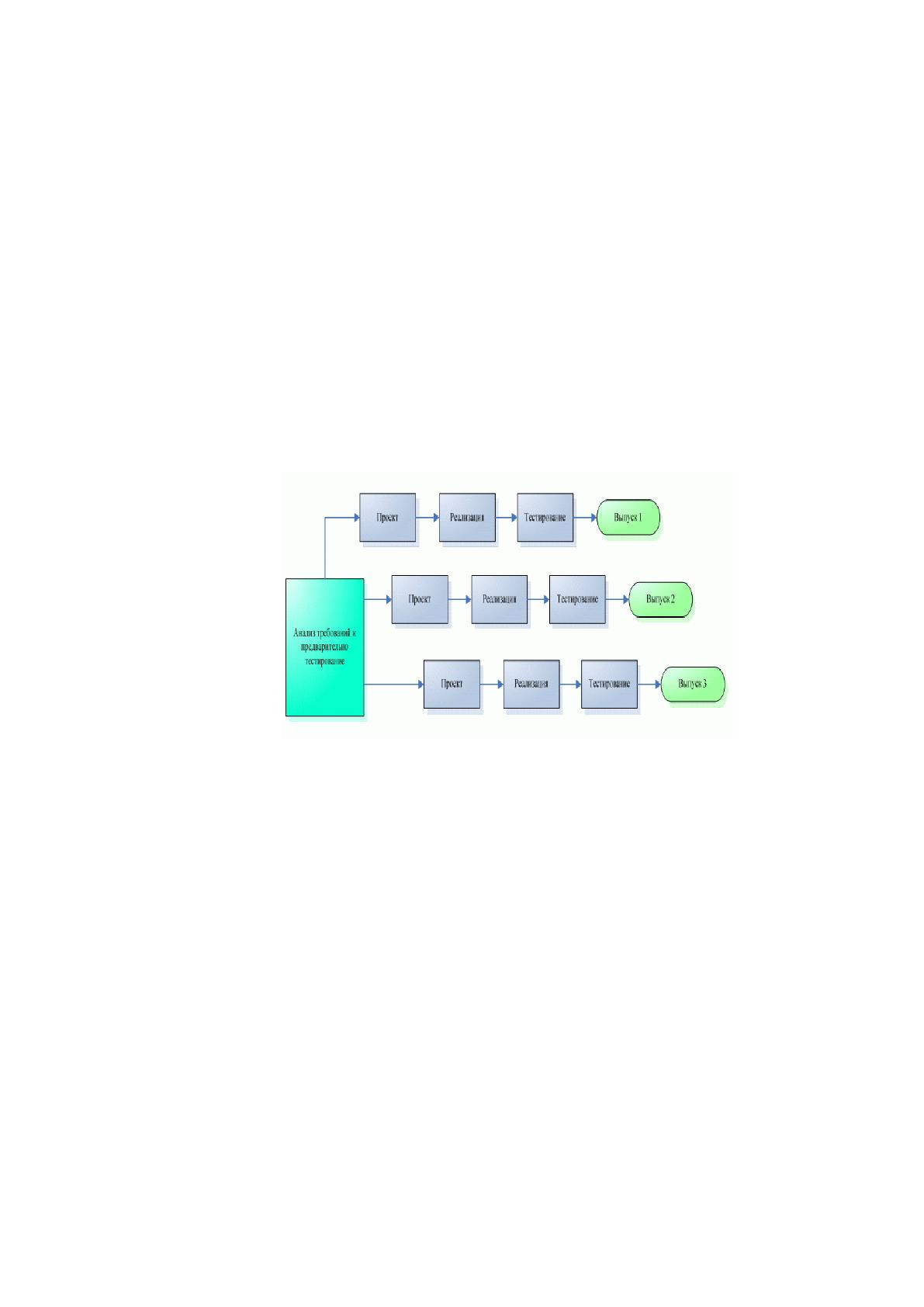

Рисунок 17 – Структура функционирования для инкрементной
модели
При использовании этого метода внимание уделяется немногим основным
процессам, которые содержаться в бизнес-процессе. Цель такого внедрения – как
можно быстрее запустить систему, избежав при этом, сложностей инжиниринга.
На этапе внедрения в соответствии с утвержденным регламентом необходимо:
– создать технический проект (разработчики ИС);
– утвердить технический проект (разработчики ИС, конечные
пользователи);
– составить план внедрения ИС (разработчики ИС, конечные
пользователи).
Кроме этого, нужно уточнить смету на внедрение ИС, которая может быть
изменена непосредственно во время реализации данного процесса.
