62
Таблица 10
Таблица user_roles
Наименование поля
Идентификатор
поля
Тип поля
Длина
поля
Прочее
Код пользователя
userid
int
4
Код роли
roleid
int
4
Таблица 11
Таблица role
Наименование поля
Идентификатор
поля
Тип поля
Длина
поля
Прочее
Код роли
id
int
4
AI
Наименование
роли
caption
varchar
120
Таблица 12
Таблица department
Наименование поля
Идентификатор
поля
Тип поля
Длина
поля
Прочее
Код отдела
id
int
4
AI
Наименование
отдела
caption
varchar
120
Таблица 13
Таблица staff
Наименование поля
Идентификатор
поля
Тип поля
Длина
поля
Прочее
Код должности
id
int
4
AI
Наименование
должности
caption
varchar
120
Таблица 14
Таблица status
Наименование поля
Идентификатор
поля
Тип поля
Длина
поля
Прочее
Код статуса
id
int
4
AI
Наименование
статуса
caption
varchar
120
\
63
Таблица 15
Таблица typedoc
Наименование поля
Идентификатор
поля
Тип поля
Длина
поля
Прочее
Код типа
документа
id
int
4
AI
Наименование типа
документа
caption
varchar
120
Таблица 16
Таблица department_types
Наименование поля
Идентификатор
поля
Тип поля
Длина
поля
Прочее
Код типа
typeid
int
4
Код отдела
departmentid
int
4
Таблица 17
Таблица staff_types
Наименование поля
Идентификатор
поля
Тип поля
Длина
поля
Прочее
Код типа
typeid
int
4
Код должности
staffid
int
4
Таблица 18
Таблица document
Наименование поля
Идентификатор
поля
Тип поля
Длина
поля
Прочее
Код документа
id
int
4
AI
Наименование
документа
caption
varchar
255
Описание
документа
description
longtext
255
NULL
Код пользователя-
автора документа
authorid
int
4
Код пользователя,
принявшего
документа
recipientid
int
4
Код статуса
statusid
int
4
Дата создания
createdat
datetime
10
Срок
deadline
datetime
10
Код типа
typeid
int
4
64
Таблица 19
Таблица uploadfile
Наименование поля
Идентификатор
поля
Тип поля
Длина
поля
Прочее
Код файла
id
int
4
AI
Дата загрузки
createdat
datetime
10
Путь к файлу
pathfile
varchar
255
Код документа
docid
int
4
Код пользователя-
автора
authorid
int
4
Таблица 20
Таблица comment
Наименование поля
Идентификатор
поля
Тип поля
Длина
поля
Прочее
Код комментария
id
int
4
AI
Текст комментария
commenttext
longtext
65655
Дата отправки
комментария
createdat
datetime
10
Код пользователя-
автора
authorid
int
4
Код документа
documentid
int
4

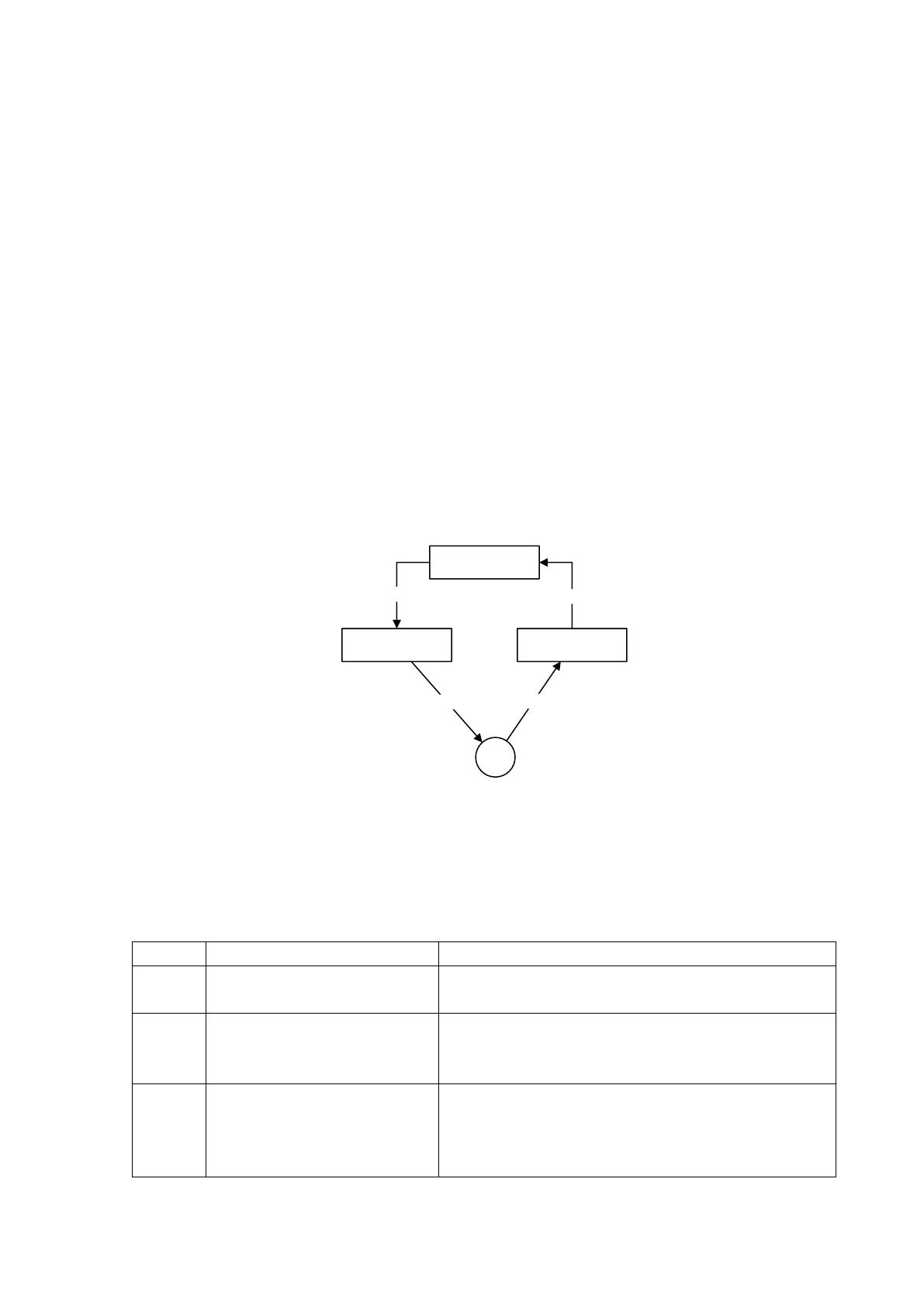

2.3.3. Структурная схема пакета (дерево вызова программных модулей)
Для написания информационной системы автоматизации
документооборота использовался фреймворк языка php Symfony 2. Данный
фреймворк работает с подходом к программированию, называемый Model-view-
controller (MVC, «модель-представление-контроллер», «модель-вид-
контроллер»).
Основная идея данного подхода заключается в разделении данных, их
представлений и обработку действий пользователей на три больших группы:
Модель (англ. Model). Модель предоставляет знания: данные и
методы работы с этими данными, реагирует на запросы, изменяя своё состояние.
Объекты данной группы не содержат информации, как эти знания можно
визуализировать.
Представление, вид (англ. View). Отвечает за отображение
информации (визуализацию). Часто в качестве представления выступает форма
65
(окно) с графическими элементами. Главная задача – представить информацию,
хранимой в модели в виде, воспринимаемым пользователем.
Контроллер (англ. Controller). Обеспечивает связь между
пользователем и системой: контролирует ввод данных пользователем и
использует модель и представление для реализации необходимой реакции.
Важно отметить, что как представление, так и контроллер зависят от
модели. Однако модель не зависит ни от представления, ни от контроллера. Тем
самым достигается назначение такого разделения: оно позволяет строить модель
независимо от визуального представления, а также создавать несколько
различных представлений для одной модели.
Общая схема архитектуры информационной системы согласно данной
парадигмы изображена на рисунке 24.
MODEL (Модель)
VIEW
(Представление)
CONTROLLER
(Контролер)
USER
Отображение
Воздействие
Управление
Обновления
Рисунок 24 – Архитектура ИС (Model-view-controller)
Список разработанных программных модулей и их назначений представлен
в таблице 21.
Таблица 21
Программные модули
Номер
Название
Описание
1
routing.yml
Файл с настройками маршрутов для
маршрутизатора Symfony 2
2
DefaultContoller.php
Класс контроллера, обрабатывающий
маршрут главной страницы
информационной системы
3
DepartmentController.php
Класс контроллера, содержащий методы
для отображения данных и форм об
отделах компании, обработки
отправленных форм
66
4
DocController.php
Класс контроллера, содержащий методы
для отображения данных и форм работы с
документами, комментариями и файлами к
ним, обработки отправленных форм
5
StaffController
Класс контроллера, содержащий методы
для отображения данных и форм о
должностях компании, обработки
отправленных форм
6
TypeDocController.php
Класс контроллера, содержащий методы
для отображения данных и форм о типах
документов, обработки отправленных форм
7
SecurityController.php
Класс контроллера, содержащий методы и
функции, необходимые для реализации
функций авторизации, выхода из сайта,
управления профилем пользователя
8
UsersController.php
Класс контроллера, содержащий методы
для отображения данных и форм о
пользователях, обработки отправленных
форм
9
User.php
Класс модели, содержащий атрибуты и
методы для работы с объектом
пользователя
10
Department.php
Класс модели, содержащий атрибуты и
методы для работы с объектом отдела
11
Doc.php
Класс модели, содержащий атрибуты и
методы для работы с документом
12
Comment.php
Класс модели, содержащий атрибуты и
методы для работы с объектом
комментария к документу
13
Status.php
Класс модели, содержащий атрибуты и
методы для работы с объектом статуса
документа
14
Role.php
Класс модели, содержащий атрибуты и
методы для работы с объектом роли
пользователя
15
TypeDoc.php
Класс модели, содержащий атрибуты и
методы для работы с типом документа
16
Staff.php
Класс модели, содержащий атрибуты и
методы для работы с должностью
17
DepartmentFormType.php
Класс формы управления данными отдела
18
LoginFormType.php
Класс формы авторизации
19
DocFormType.php
Класс формы управления данными
документа
20
CommentFormType
Класс формы отправки комментария
21
DocFilterFormType.php
Класс формы для реализации фильтра в
списке документов
