Материал: TKP EN 12845-2013-PR (ne prinyat)
Любая коническая переходная труба, присоединенная к выходному отверстию насоса, должна расширяться в направлении потока воды под углом не более 20 °. С нагнетательного стороны насоса по каждой конической переходной трубой должен быть установлен клапан.
Если конструкция патрубков насоса не обеспечивает его самостоятельную вентиляцию путем использования патрубков, необходимо предусматривать средства для вентиляции всех полостей в корпусе насоса.
Необходимо предусматривать меры для обеспечения непрерывного потока воды через насос, достаточного для предотвращения его перегрева при работе с закрытым клапаном. Эти расходы необходимо учитывать в гидравлическом расчете системы и при выборе насоса. Выход должен быть четко видимым, а в случае использования более одного насоса выходные отверстия должны быть отделены.
В охлаждающих контурах дизельных двигателей, как правило, используется та же вода, подаваемая в систему. Однако в случае использования дополнительного количества воды ее также необходимо учитывать.
Должна существовать возможность легкого доступа к соединительным патрубкам насосов для присоединения манометров на входе и выходе.
10.6 Режимы всасывания 10.6.1 Общие положения
По возможности необходимо использовать горизонтальные центробежные насосы, установленные с положительным напором на входе, то есть отвечающие следующим требованиям:
-не менее двух третей полезной емкости расходного резервуара находятся на уровне выше центральной оси насоса;
-центральная ось насоса должна находиться на уровне не выше 2 м над минимальным уровнем воды в расходном резервуаре (уровень Х п. 9.3.5).
Если эти требования невозможно выполнить, допускается установка насоса в режим
всасывания на подъем или использование вертикальных турбонасосов.
Примечание. Необходимо избегать использования насосов в режиме всасывания на подъем и погружных насосов, их допускается использовать только в случае практической невозможности использования в режиме положительного напора на всасывании.
10.6.2 Всасывающий трубопровод 10.6.2.1 Общие положения
Всасывающий патрубок насоса должен быть присоединен к цилиндрической или конической переходной трубы, длина которой должна составлять не менее двух ее диаметров. Коническая переходная труба должна иметь горизонтальную верхнюю поверхность, а максимальный угол конуса не должен превышать 20°.
Всасывающий трубопровод вместе со всей запорной арматурой и фасонными элементами должен быть спроектирован так, чтобы имеющаяся NPSH (рассчитанная по максимальной допустимой температуре воды) на входном отверстии насоса превышала нужную NPSH минимум на 1 м при максимальном расходе, обеспечиваемом насосом, как указано в таблице 14.
Таблица 14 - Значения давления и расхода воды
Трубопровод |
Класс |
Расходы, которые обеспечиваются |
Параметры на входе |
|
помещения |
насосом |
насоса |
||
|
||||
Предварительно |
|
Требования к давлению и расходу |
Для резервуаров - при |
|
рассчитываемый |
|
согласно таблице 6 |
минимальном уровне |
|
|
LH/ОН |
|
воды в водопитателе |
|
|
|
|
(значение X на рисунке |
|
|
|
|
4) |
|
|
|
Требования к давлению и расходу, |
|
|
|
НН |
увеличенному в 1,4 раза, согласно |
|
|
|
|
таблице 7 |
|
41
Полностью |
|
Максимальные |
давление |
и затраты, |
|
|
рассчитываемый |
Все классы |
необходимые |
для |
зоны |
с |
|
|
благоприятными |
гидравлическими |
|
|||
|
|
|
||||
|
|
показателями |
|
|
|
|
Всасывающие трубопроводы должны прокладываться горизонтально или с постоянным незначительным подъемом в сторону насоса с целью предотвращения образования в трубопроводе воздушных пробок. Если осевая линия насоса находится выше минимального уровня воды (см. 9.3.5), необходимо устанавливать обратный клапан на заборном конце всасывающего трубопровода.
10.6.2.2 Работа в условиях положительного напора
В условиях положительного напора диаметр всасывающего трубопровода должен быть не менее 65 мм. Кроме того, его диаметр должен быть таким, чтобы во время работы насоса с максимальной необходимым расходом воды скорость ее движения в всасывающем трубопроводе не превышала 1,8 м/с.
При использовании более одного насоса, всасывающие трубопроводы могут соединяться между собой только при условии, что они оборудованы запорными задвижками, которые позволяют каждому из насосов продолжать работу в случае отключения другого насоса для проведения технического обслуживания. Размеры соединений должны соответствовать требованиям необходимых расходов воды.
10.6.2.3 Работа в условиях всасывания с подъемом
В условиях всасывания на подъем диаметр всасывающего трубопровода должен быть не менее 80 мм. Кроме того, его диаметр должен быть таким, чтобы во время работы насоса с максимальной необходимым расходом воды скорость ее движения в всасывающем трубопроводе не превышала 1,5 м/с.
Если используется более одной насосной установки, всасывающие трубопроводы не должны соединяться между собой.
Расстояние по вертикали от минимального уровня воды (см. 9.3.5) к осевой линии насоса не должна превышать 3,2 м.
Всасывающий трубопровод необходимо размещать в резервуаре или емкости соответствии с рисунком 4 и таблицы 12 или рисунка 5 и таблице 13 соответственно. В нижней точке всасывающего трубопровода необходимо устанавливать обратный клапан. Каждый насос должен быть оборудован автоматическими средствами для его заполнения согласно требованиям
10.6.2.4.
10.6.2.4 Заполнение насосов
Каждый насос должен быть оборудован отдельными автоматическими средствами для его заполнения.
Средства должны состоять из резервуара, расположенного выше уровня насоса, и наклонного соединительного трубопровода, соединяющего резервуар с нагнетательной стороной насоса. Этот соединительный трубопровод должен быть оснащен необратимым клапаном. Два примера соединения показано на рисунке 6.
Резервуар, насос и всасывающий трубопровод должны быть постоянно заполнены водой даже в случае неполной герметичности обратного клапана, о котором говорится в 10.6.2.3. Насос должен включаться при падении уровня воды в резервуаре до 2/3 ее нормального уровня.
10.6.2.5 Насос для поддержания давления
Во избежание ложного запуска одного из основных насосов или для поддержания давления в системе выше узлов управления в случае колебаний давления в водопитателе, например, городских водопроводов, необходимо устанавливать насос для поддержания давления.
Примечание – Некоторые органы, имеющие полномочия в области водоснабжения, могут не дать разрешения на установку насосов для поддержания давления в системах, подключенных к городскому водопроводу.
42
Размер и конструкция насоса для поддержания давления должны быть такими, чтобы насос не мог обеспечивать достаточный уровень расхода и давления при открытии даже одного спринклера, а значит препятствовать запуску основных насосов.
В случае установки насосов для поддержания давления с отрицательным напором всасывающие трубопроводы и арматура быть независимыми от трубопроводов и арматуры частей основного насоса (насосов).
Размеры емкости для заливки и трубопровода должны соответствовать требованиям, указанным в таблице 15.

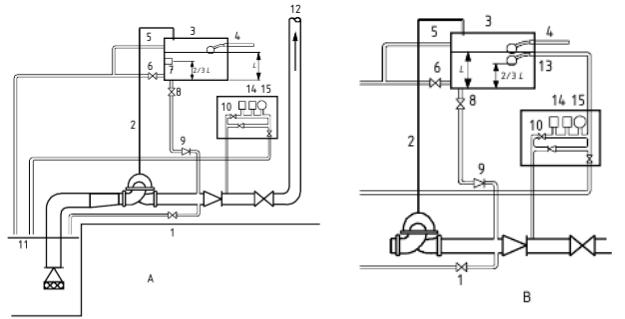

1 - проверочный и сливной вентиль 2 - линия удаления воздуха из насоса, а также подача воды с минимальным расходом 3 - емкость для заполнения насоса 4 - впускной трубопровод, 5 - переливной трубопровод, 6 - сливной вентиль, 7 - сигнализатор уровня воды для запуска насоса, 8 - запорная задвижка для заполния насоса, 9 - обратный клапан для заполнения насоса, 10 - устройство для запуска насоса, 11 - резервуар, из которого производится всасывание, 12 - магистральный трубопровод секции, 13 - клапан низкого уровня воды для запуска насоса; 14 - сигнализаторы давления для запуска насоса, 15 – манометр
Рисунок 6 - Оборудование для заполнения насоса в режиме всасывания с подъемом
Таблица 15 - Объем резервуара для заливки насоса и размер трубопровода
Класс пожарной опасности |
Минимальная вместимость, л |
Минимальный диаметр |
|
трубопровода для заливки, мм |
|||
|
|
||
LH |
100 |
25 |
|
OH, HHP и HHS |
500 |
50 |
10.7 Рабочие характеристики 10.7.1 Предварительно рассчитываемые системы для защиты помещений классов
LH и ОН
Таблица 16 – Минимальные требуемые характеристики насоса для классов LH и ОН (для предварительно рассчитываемых систем)
|
Расстояние h |
Номинальные |
|
Характеристики |
|
||
Класс пожарной |
по вертикали |
значения |
|
|
|||
|
|
|
|
||||
от спринклера |
|
|
|
|
|
|
|
|
|
|
|
|
|
||
опасности |
Давление, |
Расход |
Давление, |
Расход |
Давление, |
Расход |
|
|
к узлу |
бар |
л/мин |
бар |
л/мин |
бар |
л/мин |
|
управления, м |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
43 |
LH (защита |
h ≤ 15 |
|
1,5 |
300 |
3,7 |
225 |
- |
- |
водозаполненной |
15 < h ≤ 30 |
|
1,8 |
340 |
5,2 |
225 |
|
|
системой или системой |
30 < h ≤ 45 |
|
2,3 |
375 |
6,7 |
225 |
|
|
предварительного |
|
|
|
|
|
|
|
|
действия) |
|
|
|
|
|
|
|
|
OH1 защита |
h ≤ 15 |
|
1,2 |
900 |
2,2 |
540 |
2,5 |
375 |
водозаполненной |
15 < h ≤ 30 |
|
1,9 |
1150 |
3,7 |
540 |
4,0 |
375 |
системой или системой |
30 < h ≤ 45 |
|
2,7 |
1360 |
5,2 |
540 |
5,5 |
375 |
предварительного |
|
|
|
|
|
|
|
|
действия |
|
|
|
|
|
|
|
|
ОН1 Защита воздушной |
h ≤ 15 |
1,4 |
|
1750 |
2,5 |
1000 |
2,9 |
725 |
или водовоздушной |
15 < h ≤ 30 |
2,0 |
|
2050 |
4,0 |
1000 |
4,4 |
725 |
системами |
30 < h ≤ 45 |
2,6 |
|
2350 |
5,5 |
1000 |
5,9 |
725 |
ОН2 защита |
|
|
|
|
|
|
|
|
водозаполненной |
|
|
|
|
|
|
|
|
системой или системой |
|
|
|
|
|
|
|
|
предварительного |
|
|
|
|
|
|
|
|
действия |
|
|
|
|
|
|
|
|
ОН2 Защита воздушной |
h ≤ 15 |
1,4 |
|
2250 |
2,9 |
1350 |
3,2 |
1100 |
или водовоздушной |
15 < h ≤ 30 |
2,0 |
|
2700 |
4,4 |
1350 |
4,7 |
1100 |
системами |
30 < h ≤ 45 |
2,5 |
|
3100 |
5,9 |
1350 |
6,2 |
1100 |
ОНЗ защита |
|
|
|
|
|
|
|
|
водозаполненной |
|
|
|
|
|
|
|
|
системой или системой |
|
|
|
|
|
|
|
|
предварительного |
|
|
|
|
|
|
|
|
действия |
|
|
|
|
|
|
|
|
ОНЗ Защита воздушной |
h ≤ 15 |
1,9 |
|
2650 |
3,0 |
2100 |
3,5 |
1800 |
или водовоздушной |
15 < h ≤ 30 |
2,4 |
|
3050 |
4,5 |
2100 |
5,0 |
1800 |
системами |
30 < h ≤ 45 |
3,0 |
|
3350 |
6,0 |
2100 |
6,5 |
1800 |
ОН4 защита |
|
|
|
|
|
|
|
|
водозаполненной |
|
|
|
|
|
|
|
|
системой или системой |
|
|
|
|
|
|
|
|
предварительного |
|
|
|
|
|
|
|
|
действия |
|
|
|
|
|
|
|
|
Примечание 1 – Приведены значения давления, измеренные на узле (узлах) управления. Примечание 2 – Если высота зданий превышает приведенные значения, то необходимо убедиться, что характеристики насоса достаточны для обеспечения расходов и давлений, указанных в 7.3.1.
Если вода в насосы подается из резервуара для хранения воды, то характеристики предварительно рассчитываемых систем, которые защищают помещения классов LH и ОН, должны соответствовать таблице 16.
10.7.2Предварительно рассчитываемые системы для защиты помещений классов ННР и HHS без внутристеллажных спринклеров
Номинальный расход и давление, которые обеспечиваются насосами предварительно рассчитываемых систем, для защиты помещений классов ННР и HHS, должны соответствовать значениям, указанным в 7.3.2. Кроме того, насос должен обеспечивать расход, равный 140% от такого значения, обеспечивающего давление не менее 70% от давления при расчетном расходе насоса (рисунок 7).
10.7.3Рассчитываемые системы
Необходимые характеристики насоса должны определяться исходя из кривой, построенной для площади с самыми неблагоприятными гидравлическими показателями. Во время испытаний с использованием оборудования поставщика насос должен обеспечивать давление, по крайней мере на 0,5 бар превышающее давление, необходимое для площади с самыми неблагоприятными
44
гидравлическими показателями. Также насос должен обеспечивать необходимые расход и давление для площади с благоприятными гидравлическими показателями всех уровней воды в водопитателе.
1- площадь с наиболее неблагоприятными гидравлическими показателями 2 - расчетный расход насоса 3 - максимальная необходимый расход 4 - площадь с благоприятными гидравлическими показателями; х - расход; у – давление
Рисунок 7 - Типичная характеристическая кривая насоса
10.7.4Давление и запас воды городских водопроводов, оборудованных насосамиповысителями
Следует проводить испытания с целью подтверждения того, что во время работы без насоса-повысителя водопитатель обеспечивает расход, который на 20% превышает значение максимально необходимого расхода при давлении не менее 0,5 бар, измеренном на входе насоса. Такое испытание необходимо проводить при максимальном расходе воды, отбираемой из водопровода.
10.7.5Сигнализаторы давления
10.7.5.1 Количество сигнализаторов давления
Для запуска каждой насосной установки необходимо предусматривать два сигнализатора давления. Диаметр трубопровода, подключенного к сигнализаторам давления, должен быть не менее 15 мм. Сигнализаторы давления должны подключаться так, чтобы любой сигнализатор мог запускать насос.
10.7.5.2 Запуск насоса
Основная насосная установка должна запускаться автоматически при падении давления в магистральном трубопроводе до значения не менее 0,8×p, где р - давление в условиях закрытия клапана. Если установлены две насосные установки, то резервная насосная установка должна запускаться до момента падения давления до значения 0,6×p. После запуска насоса он должен работать до его выключения вручную.
10.7.5.3 Испытания сигнализаторов давления
Необходимо предусматривать средства для проведения испытаний запуска насоса каждым сигнализатором давления. Если на месте соединения между магистральным трубопроводом и любым сигнализатором давления, который запускает насос, установлен запорный вентиль, то вместе с ним необходимо установить обратный клапан, чтобы падение давления в магистральном трубопроводе приводило к срабатыванию сигнализатора давления даже во время пребывания этой задвижки в закрытом положении.
