Материал: TKP EN 12845-2013-PR (ne prinyat)
Каждый стеллаж с вешалками для одежды должен состоять не более чем из двух расположенных рядом рядов подвешенных предметов одежды, а расстояние по вертикали между промежуточными уровнями спринклеров должна составлять 3,5 м.
Каждый стеллаж должен быть отделен проходом шириной не менее 0,8 м. Стеллажи с вешалками для одежды необходимо защищать одним рядом спринклеров. Расстояние между рядами спринклеров не должна превышать 3,0 м.
Спринклеры, установленные непосредственно над стеллажами с вешалками для одежды, необходимо располагать в шахматном порядке (в вертикальном сечении), расстояние между ними по горизонтали не должно превышать 2,8 м вдоль линии расположения стеллажей. Один спринклер должен быть удален от края стеллажа на расстояние не более 1,4 м. Расстояние по вертикали между верхом предметов одежды и отражателем спринклера должно быть не менее
0,15 м (рисунок G.1).

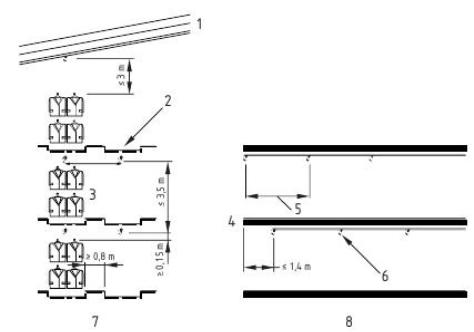

1 - перекрытие 2 - щит 3 - проход 4 - край стеллажа, 5 - максимальное расстояние между спринклерами, 6 - спринклерный ороситель, 7 - вид сбоку 8 - вид из прохода
Рисунок G.1 - Типовая схема защиты спринклерами стеллажей с вешалками для одежды
За исключением случаев, описанных ниже, каждый ряд спринклеров, который защищает стеллажи с вешалками для одежды, должен быть прикрыт сверху сплошным щитом, длина и ширина которого должны быть не меньше длины и ширины ряда вешалок для одежды. Щиты должны быть изготовлены из материалов, которые отвечают требованиям классов "Euroclass А1" или "Euroclass А2" или эквивалентных им классов существующих национальных системам классификации материалов.
Верхний уровень рядов спринклеров и щиты могут не устанавливаться при условии, что расстояние по вертикали между верхним уровнем предметов одежды и отражателями потолочных спринклеров не превышает 3 м.
Спринклеры необходимо устанавливать под всеми рампами, к которым есть доступ, главными проходами, полками и путями перемещения предметов одежды, за исключением проходов шириной не более 1,2 м между рядами вешалок для одежды, защищенными спринклерами.
G3.4 Работа спринклеров
Необходимо исходить из такого количества спринклеров, расположенных внутри стеллажей, которые работают одновременно: в рядах - 3; на уровнях - не более 3; спринклеров в ряду - 3.
116
Если установлено более трех уровней спринклеров, то нужно считать, что одновременно работают три ряда спринклерных оросителей по три спринклера в каждом на трех уровнях. Если установлено не более трех уровней спринклеров, то нужно считать, что на всех уровнях, защищаемых одновременно работают по три спринклера в трех рядах.
G.3.5 Потолочные спринклеры
Потолочные спринклеры должны быть рассчитаны на обеспечение интенсивности орошения 7,5 мм / мин площади для расчета 260 м2 при условии, что верхний уровень вешалок закрыт щитом и защищен внутристеллажными спринклерами.
Если отсутствует верхний уровень вешалок или щит, то потолочные спринклеры необходимо рассчитывать исходя из необходимости защиты изделий менее III категории. Высоту полки необходимо определять как расстояние от самого наивысшего уровня промежуточных спринклеров до верхнего края подвешенных предметов одежды.
G.3.6 Автоматическое выключение
При срабатывании спринклерной системы на складе должна автоматически прекращаться работа всех автоматических систем распределения одежды.
G.3.7 Узел управления
Все секции должны быть водозаполненными.
G.4 Склады горючих жидкостей
Горючие жидкости делятся на четыре класса в зависимости от температуры вспышки (FP) и температуры кипения (ВР), как указано в таблицах G.2, G.3 иG.4.
Таблица G.2 - горючие жидкости в металлических бочках (ST1) вместимостью более 20 л и не более 208 л
|
|
|
|
Потолочные |
||
|
|
Положение |
|
спринклеры |
||
Класс |
Свойства |
Допустимая высота |
Интенсивность |
Площадь |
||
|
|
емкости |
|
орошения |
для |
|
|
|
|
|
расчета, |
||
|
|
|
|
мм/мин |
||
|
|
|
|
м2 |
||
1 |
FP≥100 |
Горизонтальное |
≤ 12 бочек |
10 |
450 |
|
Вертикальное |
≤ 6 бочек |
|||||
|
|
|
|
|||
2 |
FP< 100 |
Горизонтальное |
≤ 6 бочек |
25 |
450 |
|
Вертикальне |
≤ 2 бочек |
|||||
|
|
|
|
|||
3 |
FP<35 |
Горизонтальное |
≤ 3 бочек |
25 |
450 |
|
Вертикальное |
≤ 1 бочки |
|||||
|
|
|
|
|||
|
|
Горизонтальное |
|
|
|
|
4 |
FP < 21 и BP<35 |
или |
1 бочка |
25 |
450 |
|
|
|
вертикальное |
|
|
|
|
Таблица G.3 - горючие жидкости в металлических бочках (ST4) вместимостью более 20 л и не более 208 л
|
|
|
Спринклеры, |
Потолочные спринклеры |
||
|
|
|
|
Площадь |
||
Класс |
Свойства, °С |
Положение |
расположенные на |
Интенсивность |
||
емкости |
промежуточных |
орошения |
для |
|||
|
|
расчета, |
||||
|
|
|
уровнях |
мм/мин |
||
|
|
|
м2 |
|||
1 |
FP≥100 |
Горизонтальное |
Каждый 12-й ярус |
10 |
450 |
|
Вертикальное |
Каждый 6-й ярус |
10 |
||||
|
|
|
||||
|
|
|
|
|
117 |
|
2 |
|
FP<100 |
Горизонтальное |
Каждый 6-й ярус |
|
25 |
|
450 |
|
|||
|
Вертикальное |
Каждый ярус |
|
10 |
|
|
||||||
|
|
|
|
|
|
|
|
|||||
3 |
|
FP<35 |
Горизонтальное |
Каждый 3-й ярус |
|
25 |
|
450 |
|
|||
|
Вертикальное |
Каждый ярус |
|
10 |
|
|
||||||
|
|
|
|
|
|
|
|
|||||
|
|
|
FP < 21 и |
Горизонтальное |
|
|
|
|
|
|
|
|
4 |
|
или |
Каждый ярус |
|
25 |
|
450 |
|
||||
|
BP<35 |
|
|
|
||||||||
|
|
|
вертикальное |
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
||
|
Примечание. Эта таблица применяется к бочкам, которые хранятся ярусами с высотой, равной |
|
||||||||||
|
высоте одной бочки. |
|
|
|
|
|
|
|
|
|
||
|
Таблица G.4 - горючие жидкости в металлических бочках (ST1, ST5 и ST6) емкостью не более 20 л |
|||||||||||
|
|
|
|
|
|
|
Допустимая |
|
Потолочные спринклеры |
|||
|
Класс |
Свойства, °С |
|
Тип складирования |
высота |
Интенсивность |
|
Площадь для |
||||
|
|
|
|
|
|
|
складирования, |
|
орошения |
|
расчета, м2 |
|
|
|
|
|
|
|
|
м |
|
мм/мин |
|
|
|
|
1 |
|
FR ≥ 100 |
|
ST1 |
|
5,5 |
10 |
|
450 |
|
|
|
|
|
|
ST5/6 |
|
4,6 |
7,5 |
|
|
|||
|
|
|
|
|
|
|
|
|
||||
|
2 |
|
FP< 100 |
|
ST1 |
|
4,0 |
12,5 |
|
450 |
|
|
|
|
|
|
ST5/6 |
|
4,6 |
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
||
|
3 |
|
FP<35 |
|
ST1 |
|
1,5 |
12,5 |
|
450 |
|
|
|
4 |
|
FP<21 и |
|
|
|
|
|||||
|
|
BP<35 |
|
ST5/6 |
|
2,1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
G.5 Пустые поддоны
Пустые поддоны, которые хранятся в виде штабелей или на твердых поддонах, необходимо защищать с помощью потолочных спринклеров согласно таблице G.5. Поддоны, которые хранятся на стеллажах, необходимо защищать с помощью потолочных и внутристеллажных спринклеров согласно таблице G.6.
Таблица G.5 - Защита пустых поддонов (ST1)
|
|
Максимальная |
|
|
Потолочные |
|
|
Тип поддона |
|
допустимая высота |
|
|
спринклеры |
Специальные требования |
|
|
|
складирования, м |
|
|
(таблица 4) |
|
|
Поддоны из дерева и |
|
|
|
|
|
|
|
растительных |
|
3,8 |
Как для категории IV |
|
|
||
материалов |
|
|
|
|
|
|
|
Пластмассовые |
|
|
|
|
25 мм/мин ДЛЯ |
Хранение в помещении с |
|
|
3,3 |
|
|
пределом огнестойкости 60 |
|||
поддоны |
|
|
площади 300 м2 |
||||
|
|
|
|
|
|
|
мин |
Таблица G.6 - Защита стеллажей, на которых хранятся поддоны (ST4, ST5, ST6) |
|||||||
|
|
Внутристеллажные |
|
Потолочные |
|
Специальные |
|
Тип поддона |
|
спринклеры (см. |
|||||
спринклеры |
|
|
требования |
||||
|
|
|
|
Таблица 4) |
|
||
|
|
|
|
|
|
|
|
Поддоны из дерева и |
|
|
|
Как для категории |
Хранение в помещении с |
||
целлюлозных |
|
|
|
IV. |
|
пределом огнестойкости |
|
материалов. Поддоны из |
|
|
|
Спринклеры с |
|
||
Категория IV |
|
|
|
60 мин с высотой |
|||
непористого полиэтилена |
|
|
температурой |
|
|||
|
|
|
|
складирования более 3,8 |
|||
высокой плотности с |
|
|
|
срабатывания 93 °С |
|||
твердым дном |
|
|
|
или 100 °С |
|
м |
|
|
|
|
|
|
|||
118
Все остальные типы |
Категория IV, в том |
|
|
пластмассовых поддонов |
числе один ряд |
|
|
|
спринклеров над |
|
Хранение в помещении с |
|
верхним уровнем |
25 мм/мин для |
|
|
пределом огнестойкости |
||
|
складирования, |
площади 300 м2 |
|
|
спринклеры с К = 115 и |
|
60 мин |
|
|
|
|
|
минимальным рабочим |
|
|
|
давлением 3 бар |
|
|
G.6 Спиртные напитки в деревянных бочках
Если высота складирования бочек не превышает 4,6 м, они могут защищаться с использованием только потолочных спринклеров. В случае большей высоты складирования необходимо устанавливать промежуточные спринклеры соответствии с требованиями, установленными для категории III или IV. В обоих случаях необходимо устанавливать потолочные
спринклеры, обеспечивающие интенсивность орошения 15 мм / мин на площади для расчета 360 м2.
Примечание 1 – Для ограничения разлива жидкости необходимо предусматривать устройства для слива или бортики.
Примечание 2 – В настоящем стандарте под спиртными напитками понимают напитки, содержание алкоголя в которых превышает 20%.
G.7 Нетканые синтетические изделия
G.7.1 Безстеллажное (штабельном) складирование
Необходимо устанавливать потолочные спринклеры с учетом критериев, приведенных в таблице G.7.
Примечание – Если высота складирования превышает 4,1 м, то необходимо рассмотреть возможность установления спринклеров специальных моделей (приложение L).
Таблица G.7 - Нетканые синтетические изделия: исходные данные для защиты только с помощью кровельных или потолочных спринклеров
|
Максимально |
Минимальная |
Площадь для расчета (для |
|
|
водозаполненных систем и |
|||
Конфигурация |
допустимая висота |
расчетная |
||
систем с системой |
||||
складирования |
складирования |
интенсивность, |
||
предыдущего действия) |
||||
|
(Примечание 1), м |
мм / мин |
||
|
(примечание 2), м2 |
|||
ST1 |
1,6 |
10,0 |
|
|
Безстеллажное |
2,0 |
12,5 |
260 |
|
(штабельное) |
2,3 |
15,0 |
||
|
||||
складирование |
2,7 |
17,5 |
|
|
|
3,0 |
20,0 |
|
|
|
3,3 |
22,5 |
|
|
|
3,6 |
25,0 |
300 |
|
|
3,8 |
27,5 |
|
|
|
4,1 |
30,0 |
|
Примечание 1 – Расстояние по вертикали от пола до отражателей спринклеров, уменьшена на 1 м, или большее значение, указанное в таблице, в зависимости от того, какое из значений меньше. Примечание 2 – Следует избегать использования воздушных и водовоздушных секций.
G.7.2 Стеллажное складирования
Необходимо использовать внутристеллажные спринклеры согласно требованиям, установленным для категории IV. Потолочные спринклеры должны обеспечивать минимальную расчетную интенсивность 12,5 мм / мин на площади для расчета 260 м2.
G.8 Полипропиленовые и полиэтиленовые контейнеры
119
G.8.1 Общие положения
Необходимо выполнять следующие требования, за исключением случаев, когда в результате проведения соответствующих огневых испытаний обосновано применение других способов защиты с помощью спринклерной системы.
G.8.2 Классификация
Полипропиленовые и полиэтиленовые контейнеры классифицируется как класс HHS, категория IV.
G.8.3 Складирование на поддонах на стеллажах (ST4)
Расстояние по горизонтали между внутристеллажными спринклерами не должно превышать 1,5 м. Расстояние по вертикали между внутристеллажными спринклерами не должно превышать 2 м. Потолочные спринклеры должны иметь категорию чувствительности "Со специальной характеристикой чувствительности", а внутристеллажные спринклеры - категорию чувствительности "Со специальной характеристикой чувствительности »или« С повышенной чувствительностью ".
G.8.4 Все остальные способы складирования
Максимальная высота складирования не должна превышать 3 м. Допускается использовать только поддоны, изготовленные из негорючих материалов, например, стальные поддоны. Высота складирования на поддоне не должна превышать 1 м, а верхний контейнер на каждом поддоне должен быть закрыт крышкой. Спринклеры должны иметь категорию чувствительности "Со специальной характеристикой чувствительности" или "С повышенной чувствительностью".
G.8.5 Добавление пенообразователя
К воде, подаваемой спринклерами, необходимо добавлять пригодный пленкообразующий пенообразователь, используя его согласно рекомендациям поставщика.
Примечание – Путем проведения натурных огневых испытаний была доказана эффективность пенообразователей типа "AFFF".
