ПРИЛОЖЕНИЕ D (обязательное)

ЗОНИРОВАНИЕ СПРИНКЛЕРНЫХ СЕКЦИЙ

D.1 Общие положения

Это приложение устанавливает специфические требования по защите зданий с помощью спринклерных систем в случаях, когда выполняется зонирование, и распространяется только на водозаполненные спринклерные секции, защищающие помещения класса ОН.

Примечание. Зонирование не является обязательным, за исключением случаев, предусмотренных в настоящем стандарте (приложения Е и F).

D.2 Зонирование секций

Водозаполненные спринклерные секции, защищающие помещения класса ОН, могут быть зонированными или незонированными.

Площадь, которую контролирует любой узел управления водозаполненной секции в помещениях класса ОН, может превышать значение, указанное в таблице 17, со следующими ограничениями:

a)площадь, которая защищается и контролируется любым узлом управления водозаполненной секциии любого этажа, не должна превышать 12000 м2;

b)секция должна быть зонирована соответствии с требованиями D.3;

c)зонированные секции не должны защищать помещения, класс опасности которых превышает ОНЗ;

d)автостоянки и места разгрузки и хранения продукции должны защищаться отдельной незонированной секцией;

е) все этажи здания должны защищаться спринклерной системой;

f) площадь, которую контролирует любой узел управления, не должна превышать 120 000

м2.

D.3 Требования к зонированным секциям D.3.1 Размеры зон

Площадь этажа, приходящаяся на одну зону, не должна превышать 6 000 м2.

D.3.2 Дополнительные зональные запорные задвижки

Подачу воды в каждой зоне должна контролировать отдельная дополнительная зональная запорная задвижка, установленная в легкодоступном месте на уровне этажа зоны, которую она контролирует. Каждая задвижка должна быть закреплена в открытом положении и оснащена табличкой с указанием площади, которую она контролирует.

D.3.3 Промывные вентили

В каждой зоне необходимо установить вентиль номинальным диаметром не менее 20 мм, который должен находиться в зависимости от местных условий или на конце питающего трубопровода, гидравлически наиболее удаленного от водопитателя, или на конце каждого ответвления питающего трубопровода. Выход вентиля должен быть оборудован латунной заглушкой.

D.3.4 Сигнализация

Зонированные спринклерные секции должны быть оборудованы защищенными от несанкционированного вмешательства приборами для сигнализации о:

a) положении каждой запорной задвижки (например, полностью открыта или не полностью открыта), включая дополнительные запорные задвижки, которые могут перекрывать подачу воды к спринклерам;

b)движении воды к каждой зоне непосредственно после вспомогательной запорной задвижки каждой зоны для сигнализации о работе каждой зоны с помощью сигнализатора протока жидкости, способного определять расход, равный или превышающий расход, который обеспечивает любой отдельный спринклер;

c)движении воды через каждый основной узел управления секцией.

107

D.3.5 Устройства для проверки и слива воды из зоны

В каждой зоне непосредственно за сигнализатором протока воды необходимо установить стационарные устройства для проверки и слива воды. Устройство для проверки должны имитировать работу любого единичного спринклерного оросителя. Необходимо предусмотреть соответствующее устройство для отвода воды, которая сливается.

D.3.6 Узел управления секцией

Узел управления зонированной спринклерной секцией должен иметь две запорные задвижки, по одной с каждой стороны сигнального клапана, и обводное соединение того же номинального диаметра вокруг всех трех элементов, оборудованное нормально закрытой запорной защелкой (рисунок D.1). Каждая из трех запорных задвижек должна быть оборудована защищенными от несанкционированного вмешательства устройствами для мониторинга их состояния.

D.3.7 Контроль состояния и сигнализация о состоянии секции

Средства сигнализации, предусмотренные D.3.4 и D.3.6, должны иметь электрическое соединение с приемно-контрольной панелью, установленной в легкодоступном месте в помещении. На эту панель должны выводиться такие сигналы и предупреждения:

a)зеленые индикаторы, которые указывают на то, что соответствующая запорная задвижка находится в правильном рабочем положении;

b)звуковые устройства и желтые индикаторы, указывающие на то, что один или несколько узлов управления открыты не полностью;

c)звуковые устройства и желтые индикаторы, указывающие на то, что одна или несколько дополнительных зональных запорных задвижек не полностью открыты;

d)звуковые устройства и желтые индикаторы, указывающие на то, что статическое давление в любом магистральном трубопроводе, подающем воду в систему, упало на 0,5 бар или больше по сравнению с нормальным статическим давлением;

е) звуковые устройства и красные индикаторы, указывающие на то, что в секцию поступает

вода;

f)звуковые устройства и красные световые индикаторы, которые указывают на то, что в одну или несколько зон поступает вода.

На панели индикации необходимо предусмотреть устройства для отключения звуковых сигналов, но индикаторы должны продолжать работать до тех пор, пока секция не будет возвращена в нормальный режим ожидания.

Сигналы о пожаре и неисправности должны подаваться в помещение, где постоянно находятся люди (приложение I).

Любое изменение сигнала тревоги или неисправности на панели после выключения звукового сигнала должно приводить к его обновлению до тех пор, пока он не будет отключен повторно или пока панель не будет возвращена к нормальному режиму ожидания.

D.4 Структурная схема

Если секция разбита на зоны, то на структурной схеме объекта необходимо дополнительно обозначить места расположения зональных контрольных клапанов.

108

1 - в секцию 2 - задвижки, запорная задвижка расположена ниже 3 - сигнальные клапаны, 4 - выше расположена запорная задвижка, 5 - от водопитателя, 6 - устройство сигнализации о состоянии системы, 7 - запорная задвижка обводного соединения, 8 - сигнальное устройство, 9 - присоединение для проведения испытаний

Рисунок D.1 - Организация обвода узла управления для секций, разделенных на зоны, защищающие здания

109

ПРИЛОЖЕНИЕ E (обязательное)

СПЕЦИАЛЬНЫЕ ТРЕБОВАНИЯ ДЛЯ СИСТЕМ, ЗАЩИЩАЮЩИХ ВЫСОТНЫЕ ЗДАНИЯ

Е.1 Общие положения

Требования настоящего приложения распространяются на спринклерные системы, которые защищают многоэтажные здания с разницей высот между спринклерами, расположенными на максимальной и минимальной высоте, свыше 45 м. Требования применяются к зданиям, в которых помещения класса пожарной опасности не выше ОНЗ. Для систем, которые защищают высотные здания, помещения в которых соответствуют классу пожарной опасности выше ОНЗ, необходимо разрабатывать специальные инженерные противопожарные решения, а также обращаться за рекомендациями к специалистам.

Е.2 Исходные данные Е.2.1 Группа пожарной опасности

Спринклерные системы, которые защищают высотные здания, должны соответствовать требованиям, установленным для помещений со средней пожарной опасностью группы III (ОНЗ).

Е.2.2 Разделение спринклерных систем, которые защищают высотные дома

Спринклерные системы, которые защищают высотные здания, необходимо делить на спринклерные секции с таким расчетом, чтобы разница высот между спринклерами, расположенными на максимальной и минимальной высоте в одной секции, не превышала 45 м (рисунки Е.1 и Е.2).

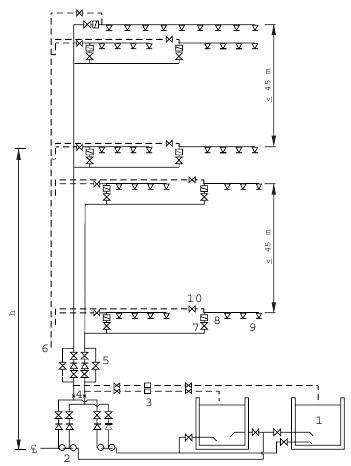

Рисунок Е.1 - Типовая схема системы, которая защищает высотный дом, с подачей воды насосами
