Материал: TKP EN 12845-2013-PR (ne prinyat)

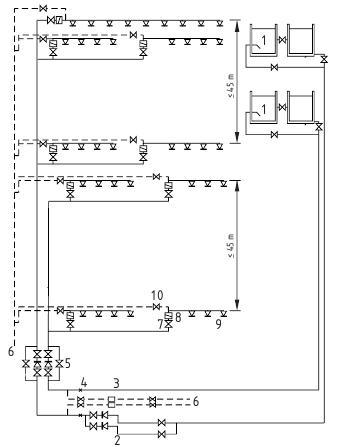

1 – резервуар; 2 - многоступенчатый насос; 3 - расходомер ; 4 - расчетная точка водоснабжения , 5 - узел управления (с обводным устройством); 6 - устройства для проверки и слива воды из зоны; 7-дополнительная зональная запорная задвижка; 8 - сигнализатор протока жидкости; 9-спринклерный ороситель; 10-проверочный кран сигнализатора протока воды и зональный сливной вентиль.

Рисунок Е.2 - Типовая схема системы, которая защищает высотный дом, с напорными резервуарами и насосами-повысителями

1 – резервуар; 2 - многоступенчатый насос; 3 - расходомер ; 4 - расчетная точка водоснабжения; 5 - узел управления (с обводным устройством); 6 - устройства для проверки и слива воды из зоны; 7-дополнительная зональная запорная задвижка; 8 - сигнализатор протока воды; 9-спринклерный ороситель; 10-проверочный кран сигнализатора протока воды и зональный сливной вентиль.

Е.2.3 Статическое давление воды на невозвратных и сигнальных клапанах

Минимальное статическое давление воды на входных патрубках всех обратных и сигнальных клапанов должно не менее чем в 1,25 раза превышать разницу статического давления между клапаном и спринклером, размещенным на максимальной высоте в спринклерной секции. Обратные клапаны, которые регулируют подачу воды в секции, должны четко работать в пропорции рабочего давления к давлению в секции не более 1,16:1, измеренного методом поднятия клапана и выравнивания давления выше обратного клапана.

Е.2.4 Расчет питательных трубопроводов для предварительно рассчитываемых

систем

Размеры основных питающих трубопроводов, включая подъемы и спуски, между самой расчетной точкой секции и дополнительной зональной запорной задвижкой на уровне того самого этажа должны определяться путем гидравлического расчета. Максимальное значение потерь на трение не должно превышать 0,5 бар на расход 1000 л / мин (см. 13.3.4.2). Если одна секция защищает помещения на разных этажах, то допустимая потеря давления между расчетными

111

точками и дополнительными зональными запорными задвижками на низших уровнях может быть увеличена на величину, равную разности статического напора между спринклерами на данном уровне и спринклером, размещенным на максимальной высоте в секции.

Е.2.5 Давление воды

Трубопроводы, фасонные элементы, клапаны и другое оборудование должны выдерживать максимальное давление, которое может развиться. Для устранения проблем, которые могут возникать при повышении давления более 12 бар, допускается предусматривать гидравлические звуковые сигнальные устройства, приводимые в действие редукционным клапаном или за счет дополнительного водопитателя, например, городского водопровода, подача воды из которого регулируется диафрагменным клапаном, присоединенным к сигнальному входу главного регулирующего клапана секции.

Е.З Водопитатели Е.3.1 Типы водопитателей

Система должна быть подключена по крайней мере к одному водопитателю повышенной надежности.

Е.З.2 Требования к давлению и расходу для предварительно рассчитываемых

секций

Водопитатель должен быть рассчитан на обеспечение минимального давления и расхода на выходе дополнительной зональной запорной задвижки согласно таблице 6, где ps - разность давлений, эквивалентная потере давления на расстоянии по вертикали между спринклером, размещенным на максимальной высоте, и дополнительной зональной запорной задвижкой секции.

Е.3.3 Характеристики водопитателей для предварительно рассчитываемых секций

Характеристики водопитателей необходимо определять путем гидравлического расчета трубопровода выше выходного патрубка дополнительной зональной запорной задвижки с максимальным и минимальным значением расходов, указанных в таблице 6, который должен включать расчеты для расчетной точки водоснабжения.

Е.З.4 Характеристики насосов для предварительно рассчитываемых секций

Характеристики автоматических насосов должны соответствовать требованиям, указанным в таблице 16.

Примечание – Значение давления определяются на выходе насоса или в

соответствующей точке многоступенчатых насосов на расходомерной диафрагме со стороны нагнетания.

112

ПРИЛОЖЕНИЕ F (обязательное)

СПЕЦИАЛЬНЫЕ ТРЕБОВАНИЯ К СИСТЕМАМ ДЛЯ ЗАЩИТЫ ЖИЗНИ

F.1 Деление на зоны

Секции необходимо разделять на зоны согласно приложению D из расчета, что максимальная защищаемая площадь на каждом этаже, не должна превышать 2400 м2.

F.2 Водозаполненные секции

Спринклерные секции для защиты жизни должны быть водозаполненными, а любые дополнительные воздушные и водовоздушные узлы должны соответствовать требованиям 11.5.

F.3 Тип и чувствительность спринклеров

Необходимо использовать спринклеры повышенной чувствительности. Однако в помещениях площадью не более 500 м2 или высотой не менее 5 м допускается использование спринклеров с нормальной чувствительностью группы А и спринклеров со специальной характеристикой чувствительности.

F.4 Узел управления

Во время технического обслуживания и текущего ремонта сигнальных клапанов спринклерная секция должна находиться в полностью работоспособном состоянии во всех отношениях.

Примечание. В некоторых государствах подключение дублирующих узлов управления секцией обязательно.

F.5 Водопитатели

Система должна быть подключена по крайней мере к одному водопитателю повышенной надежности.

Примечание. В некоторых государствах подключение систем защиты жизни к дублирующим водопитателям обязательно.

F.6 Театры

В театрах с отдельной сценой (т.е. если между сценой и залом для зрителей установлен противопожарный занавес) противопожарную завесу необходимо оборудовать рядом дренчеров, управляемых краном, который быстро открывается (например, пробковый кран), установленным в доступном месте. Вода к дренчерам должна подаваться с точки, расположенной выше узла управления. Сцена должна защищаться дренчерной системой с автоматическим и ручным запуском. Если общая высота сцены не превышает 12 м, ее можно защищать спринклерами.

Все мастерские, раздевалки, декорации, кладовые и пространства под сценой необходимо защищать спринклерной системой.

F.7 Дополнительные меры безопасности при техническом обслуживании

Допускается одновременное отключение только одной зоны многозональной секции. Секцию или зону необходимо отключать на минимальный промежуток времени, необходимый для проведения работ по техническому обслуживанию.

По возможности необходимо избегать частичного или полного отключения спринклерной секции, предназначенной для защиты жизни. Необходимо изолировать лишь самую малую часть секции, подлежащей обслуживанию.

В случае заполнения зоны (зон) водой или повторного заполнения после слива необходимо использовать промывочный кран (краны) для определения наличия воды в зоне

(зонах) (см. D.3.3).

Отдельные сигнальные клапаны, которые входят в состав резервного узла управления (если это нужно), необходимо подвергать техническому обслуживанию отдельно, что сохраняет возможность подачи воды в секции.

Перед техническим обслуживанием взаиморезервируемых узлов управления необходимо принять следующие меры:

113

-Открыть запорные задвижки перед резервным сигнальным клапаном. Перекрыть запорные задвижки перед сигнальным клапаном, который подлежит техническому обслуживанию,

исразу же провести проверку сигнала тревоги (см. 20.2.2.3) на другом сигнальном клапане;

-Если вода не поступает, немедленно открыть запорную задвижку и устранить эту неисправность перед тем, как выполнять дальнейшие работы.

114

ПРИЛОЖЕНИЕ G (обязательное)

ЗАЩИТА ОСОБЫХ ПОЖАРООПАСНЫХ ПОМЕЩЕНИЙ

G.1 Общие положения

Дополнительные требования этого приложения необходимо применять для защиты указанных в нем изделий.

G.2 Аэрозоли

При наличии аэрозольных изделий, хранящихся в отсеках отдельно от других видов продукции, необходимо использовать нижеследующий способ защиты (таблица G.1).

Примечание. Защита спринклерной системой может быть неэффективна если такие изделия хранятся не в отсеках.

Таблица G.1 - Критерии защиты для складируемых аэрозольных изделий

Тип внутристеллажных спринклеров должен быть "повышенной чувствительности" и срабатывать при температуре, указанной в 14.4.

G.3 Одежда, хранящаяся на весу на складах G.3.1 Общие положения

Это приложение содержит специальные требования по защите складов с большим количеством предметов одежды, которые хранятся на весу и располагаются в несколько рядов или висят на вешалках, расположенных в несколько ярусов.

Такие составы могут оснащаться автоматическими или полуавтоматическими системами для подачи, сортировки и перемещения предметов одежды. Доступ к верхним ярусам склада, как правило, обеспечивают подмосты и рампы (пандусы). Общей особенностью складов для хранения одежды является отсутствие противопожарных перегородок между ярусами. Помосты, проходы, рампы и вешалки с одеждой значительно усложняют организацию защиты потолочными спринклерами. Это приложение не распространяется на защиту подвешенных предметов одежды, которые хранятся на поворотных устройствах и в вертикальных блоках без проходов, а также на защиту других конфигураций, кроме описанных ниже.

G.3.2 Категории складирования

Требования настоящего приложения необходимо применять ко всем типам предметов одежды независимо от категории их складирования.

G.3.3 Защита с помощью спринклеров (кроме потолочных)

Защита с помощью спринклеров должна соответствовать требованиям, предъявляемым к внутристеллажным спринклерам.
