Материал: TKP EN 12845-2013-PR (ne prinyat)
9.3.2 Запас воды 9.3.2.1 Общие положения
Для каждой системы должен быть определен минимальный запас воды. Это может быть достигнуто применением одного из следующих технических решений:
-резервуар полной емкости, эффективный объем которого составляет не менее требуемого запаса воды;
-резервуар уменьшенной емкости (см. 9.3.4), в котором необходимый запас воды обеспечивается за счет полезного объема самого резервуара и его автоматического пополнения.
Полезная емкость резервуара должна рассчитываться как разница между нормальным уровнем воды и наименьшим эффективным уровнем воды. Если резервуар не защищен от замерзания, то в районах, где оно возможно, необходимо увеличивать нормальный уровень воды минимум на 1,0 м и обеспечивать удаление льда. При ограждении резервуаров необходимо предусмотреть возможность легкого доступа к ним.
Все резервуары, за исключением открытых, должны быть оборудованы указателем уровня воды с наружной индикацией.
9.3.2.2 Предварительно рассчитываемые системы
Для определения минимального полезного запаса воды, необходимого для обеспечения работы предварительно рассчитываемых систем, которые защищают помещения классов LH и ОН, необходимо пользоваться таблицей 9. Указанные запасы воды должны храниться исключительно для использования спринклерными системами.
Таблица 9 – Минимальный запас воды для предварительно рассчитываемых систем, которые защищают помещения классов LH и ОН
|
Высота по вертикали между |
Минимальный |
Группа |
спринклерами, расположенными на |
запас воды, |
максимальной и минимальной |
м3 |
|
|
высоте (примечание), м |
|
LH (защита водозаполненными системой |
h ≤ 15 |
9 |
или системой предварительного |
15 < h ≤ 30 |
10 |
действия) |
30 < h ≤ 45 |
11 |
OH1 Защита водозаполненной системой |
h ≤ 15 |
55 |
или системой предварительного действия |
15 < h ≤ 30 |
70 |
|
30 < h ≤ 45 |
80 |
ОН1 Защита воздушной или |
h ≤ 15 |
105 |
водовоздушной системами; |
15 < h ≤ 30 |
125 |
ОН2 Защита водозаполненной системой |
30 < h ≤ 45 |
140 |
или системой предварительного действия |
|
|
ОН2 Защита воздушной или |
h ≤ 15 |
135 |
водовоздушной системами; |
15 < h ≤ 30 |
160 |
ОНЗ Защита водозаполненной системой |
30 < h ≤ 45 |
185 |
или системой предварительного действия |
|
|
ОНЗ Защита воздушной или |
h ≤ 15 |
160 |
водовоздушной системами; |
15 < h ≤ 30 |
185 |
ОН4 Защита водозаполненной системой |
30 < h ≤ 45 |
200 |
или системой предварительного действия |
|
|
ОН4 Защита воздушной или |
Необходимо использовать защиту в соответствии с |
|
водовоздушной системами |
требованиями для помещений класса НН |
|
Примечание. За исключением спринклеров, расположенных в помещении узлов управления
спринклерной системой.
В таблице 10 указаны минимальные значения запаса воды, которые требуются для предварительно рассчитываемых систем, защищающих помещения классов HHP и HHS. Указанный запас воды должен быть предназначен исключительно для использования в спринклерных системах.
31
Таблица 10 – Минимальный запас воды, необходимый для предварительно рассчитываемых
систем, защищающих помещения классов HHP |
и |
HHS. |
|
|
||
|
Расчетная интенсивность орошения, |
|
Минимальный запас воды, м3 |
|
||
|
|
|
||||
|
Водозаполненные |
|
|
|||
|
мм/мин, не больше |
|
Воздушные системы |
|
||
|
|
|
системы |
|
||
|
|
|
|
|
|
|
|
7,5 |
|
|
225 |
280 |
|
|
10,0 |
|
|
275 |
345 |
|
|
12,5 |
|
|
350 |
440 |
|
|
15,0 |
|
|
425 |
530 |
|
|
17,5 |
|
|
450 |
560 |
|
|
20,0 |
|
|
575 |
720 |
|
|
22,5 |
|
|
650 |
815 |
|
|
25,0 |
|
|
725 |
905 |
|
|
27,5 |
|
|
800 |
1000 |
|
|
30,0 |
|
|
875 |
1090 |
|
9.3.2.3 Расчетные системы
Минимальный запас воды, который обеспечивает работоспособность системы, должен рассчитываться как произведение максимальных необходимых расходов на продолжительность водоснабжения, указанную в 8.1.1.
9.3.3 Продолжительность наполнения резервуаров полной емкости
Водопитатель должен обеспечивать возможность наполнения резервуара в течение не более 36 часов.
Выходное отверстие любого подводного трубопровода должно находиться на расстоянии не менее 2,0 м по горизонтали от входного отверстия всасывающего трубопровода.
9.3.4 Резервуары уменьшенной емкости
Резервуары уменьшенной емкости должны отвечать следующим требованиям:
а) вода для пополнения резервуара должна поступать от городского водопровода автоматически через минимум два механических поплавковых клапана. Процесс пополнения резервуара не должен негативно влиять на работу насоса. Отказ одного из поплавковых клапанов не должен исключать достижения необходимой скорости пополнения резервуара;
b) полезная емкость резервуара не должна быть меньше значения, указанного в таблице
11;
c)емкость резервуара и расход воды на его пополнение, должны обеспечивать питание системы при условии работы всех ее компонентов, как указано в 9.3.2;
d)должна быть обеспечена возможность проверки расхода воды, подаваемой на его пополнение;
е) должен быть обеспечен доступ к арматуре, предназначенной для пополнения, и проведения его осмотра.
Таблица 11 – Минимальная полезная вместимость резервуаров уменьшенной емкости
|
Минимальная вместимость, при |
Класс пожарной опасности |
которой обеспечивается |
|
работоспособность системы, м3 |
LH (защита водозаполненной системой или системой |
5 |
предварительного действия) |
|
OH1 защита водозаполненной системой или системой |
10 |
предварительного действия |
|
ОН1 защита воздушной или водовоздушной системой; |
20 |
ОН2 защита водозаполненными системой или системой |
|
предварительного действия |
|
OH2 защита воздушной или водовоздушной системой; ОНЗ |
З0 |
защита водозаполненными системой или системой |
|
|
32 |
предварительного действия |
|
ОНЗ защита воздушной или водовоздушной системой ОН4 |
50 |
защита водозаполненными системой или системой |
|
предварительного действия |
|
HHP и HHS |
70 |
Но не менее 10% от полной емкости
9.3.5 Полезная емкость резервуаров и размеры всасывающих камер

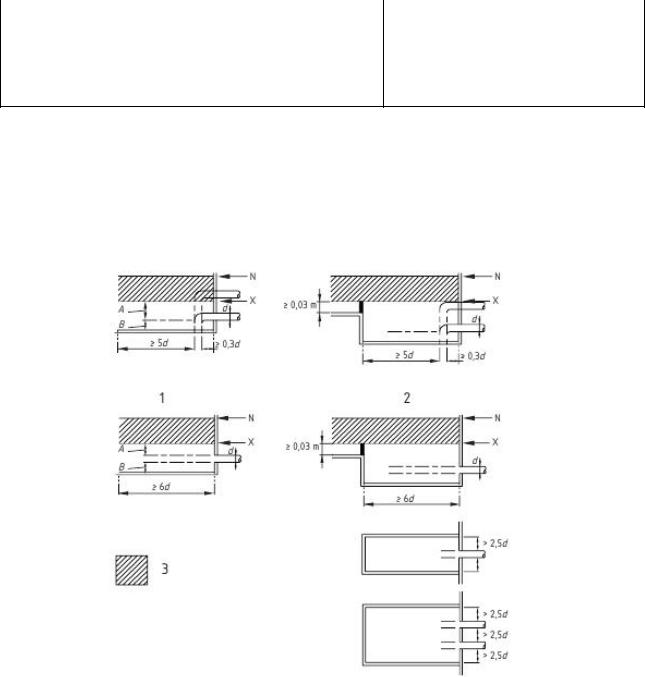

Полезную емкость резервуаров для хранения запаса воды необходимо рассчитывать в соответствии с рисунком 4, где
N - нормальный уровень воды;
X-минимальный уровень воды;
d-номинальный диаметр всасывающего трубопровода.
1- без отстойника, 2 – с отстойником, 3 – полезная емкость, А - минимальное расстояние от всасывающего трубопровода до минимально допустимого уровня
воды, В - минимальное расстояние от всасывающего трубопровода до дна отстойника. Рисунок 4 - Полезная емкость резервуаров и размеры всасывающих камер
В таблице 12 указаны минимальные размеры:
А - расстояние от всасывающего трубопровода до минимально допустимого уровня воды (рисунок 4);
В - расстояние от всасывающего трубопровода до дна отстойника (рисунок 4).
Если установлен гаситель завихрений потока, минимальные размеры которого приведены в таблице 12, то размер А допускается уменьшить до 0,10 м.
Резервуар может оснащаться отстойником с целью увеличения его полезной емкости (рисунок 4).
33
Таблица 12 – Расстояние от входных отверстий всасывающего трубопровода.
Номинальный диаметр |
Минимальные |
Минимальные |
Минимальный размер |
всасывающего трубопровода |
значения А, м |
значения В, м |
гасителя завихрения, м |
d, мм |
|
|
|
65 |
0,25 |
0,08 |
0,20 |
80 |
0,31 |
0,08 |
0,20 |
100 |
0,37 |
0,10 |
0,40 |
150 |
0,50 |
0,10 |
0,60 |
200 |
0,62 |
0,15 |
0,80 |
250 |
0,75 |
0,20 |
1,00 |
300 |
0,90 |
0,20 |
1,20 |
400 |
1,05 |
0,30 |
1,20 |
500 |
1,20 |
0,35 |
1,20 |
9.3.6 Фильтры
Если насосы работают в режиме всасывания, фильтр необходимо устанавливать выше всасывающего клапана на заборном конце всасывающего трубопровода насоса так, чтобы его чистку можно было проводить без опорожнения резервуара.
Если насосы питаются от открытых резервуаров в режиме положительного напора, то фильтр необходимо устанавливать на всасывающем трубопроводе вне резервуара. Между резервуаром и фильтром необходимо устанавливать запорную задвижку.
Площадь поперечного сечения фильтров должна превышать номинальную площадь поперечного сечения трубопровода по крайней мере в 1,5 раза, а фильтры не должны пропускать предметы диаметром более 5 мм.
9.4 Неисчерпаемые источники – отстойные и всасывающие камеры
Если вода во всасывающий или иной трубопровод поступает от отстойной или всасывающей камеры, которые питаются от неисчерпаемого источника, то необходимо применять конструкцию и размеры, указанные на рисунке 5, где
D - диаметр всасывающего трубопровода, d-диаметр впускной трубы, а
d1-толщина слоя воды на переливе. Т
Трубопроводы, водопроводы и дно открытых водоисточников должны иметь равномерный уклон по направлению к отстойной или всасывающей камер не менее 1:125. Диаметр подводящих трубопроводов и водовов не должен быть меньше значения, указанного в таблице 13. Размеры всасывающей камеры должны соответствовать значениям, указанным в 9.3.5.
34

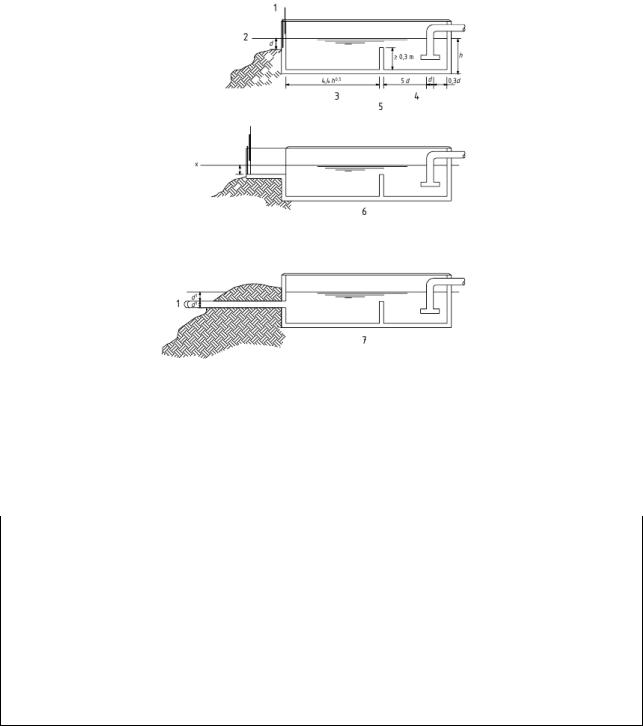

1 - фильтры 2 - минимальный известный уровень воды «х» 3 - отстойная камера, 4 - всасывающие камеры, 5 - водоснабжение с переливом, 6 - водоснабжение из открытого канала, 7 - водоснабжение от водоводов или трубопроводов
Рисунок 5 - Отстойные и всасывающие камеры
Таблица 13 – Номинальные диаметры подводящих трубопроводов или водоводов в отстойных и всасывающих камерах
Номинальный диаметр подводящих |
Максимальная продуктивность насоса Q, |
трубопроводов и водоводов d MM |
л/мин |
200 |
500 |
250 |
940 |
300 |
1570 |
350 |
2410 |
400 |
3510 |
500 |
6550 |
600 |
10900 |
Примечание. Если диаметр не приведен в таблице, то следует пользоваться следующим
уравнением:
d1> 21,68 xQ0,357
При использовании проточной воды угол между направлением потока и осью водозаборного устройства (в направлении потока) не должен превышать 60°.
9.4.2 Входное отверстие трубопровода или водопровода должно быть погружено не менее чем на один номинальный диаметр трубопровода ниже минимального известного уровня воды. Общая высота слоя воды в открытых каналах и водосливах должна соответствовать максимальному известному уровню воды в водоисточниках.
Размеры всасывающей камеры и размещение всасывающих трубопроводов относительно стен камеры, глубина погружения относительно минимального известного уровня воды (с учетом необходимых допусков на глубину промерзания) и расстояние от дна должны соответствовать значениям, указанным в 9.3.5 и на рисунках 4 и 5.
35
