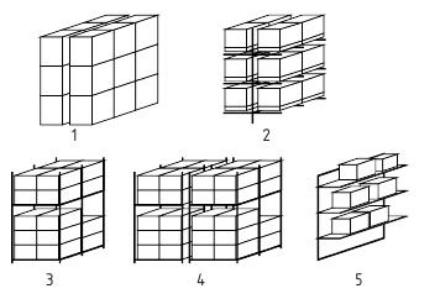

Рисунок 3 - Конфигурации складирования

1 – бесстелажное (штабельное) складирование ST1;

2 - складирование на стеллажах с поддонами ST4;

3 - складирование на стеллажах в один ряд ST2;

4 - складирование на стеллажах в несколько рядов ST3;

5 - складирование на сплошных или не сплошных полках ST 5/6

7 ИСХОДНЫЕ ДАННЫЕ ДЛЯ ГИДРАВЛИЧЕСКОГО РАСЧЕТА

7.1 Помещения классов LH, OH и HPP

Значение расчетной интенсивности орошения не должно быть ниже соответствующего значения, указанного в настоящем разделе с учетом всех потолочных или кровельных спринклеров, расположенных в помещении, либо в расчетной зоне, включая все дополнительные и внутристеллажные спринклеры. Минимальные требования к расчетной интенсивности орошения для помещений классов LH, ОН и ННР приведены в таблице 3. Для систем, защищающих помещения класса HHS, необходимо применять требования главы 7.2.

Примечание: для предварительно рассчитываемых систем исходные данные для

расчета устанавливают путем применения требований к водоснабжению и трубопроводной сети, расположенных в других разделах данного технического кодекса (см. 7.3, 9.3.2.2 и 10.7).

Таблица 3 – Исходные данные для расчета (помещения классов LH, OH и ННР)

Примечание. Требуется специальный анализ. Этот стандарт не распрастраняется на дренчерные системы.

7.2. Складские помещения с высокой пожарной опасностью HHS.

7.2.1 Общие положения.

Способ защиты, определение расчетной интенсивности орошения и рабочей площади зависит от пожарной опасности изделия (или нескольких изделий) и их упаковки (в том числе поддонов), а также способа и высоты складирования.

Для разных способов складирования необходимо использовать свои ограничения, описанные в разделе 6.

7.2.2 Защита спринклеров, размещенных только на потолке либо кровле.

В таблице 4 приведены значения расчетной интенсивности и площади для расчета в соответствии с категорией и максимально допустимой высотой складирования (хранения) в случае использования спринклеров, размещенных только вблизи от поверхности потолка либо крыши. Значения высоты складирования, приведенные в таблице, считаются максимальными, при которых обеспечивается эффективность защиты спринклерной системой, когда спринклеры размещены только вблизи от поверхности потолка либо крыши.

Примечание 1 – Расстояние между точкой, соответствующей максимально допустимой

высоте складирования и потолочными или кровельными спринклерами не должно превышать

4 м.

Если высота складирования превышает приведенные предельные значения или если расстояние между верхней поверхностью складируемых изделий и перекрытием или крышей превышает 4 м, есть необходимость устанавливать промежуточные внутристеллажные спринклеры согласно с 7.2.3.

Примечание 2 – Изменение высоты складирования, высоты здания и потолочного промежутка (расстояния по вертикали между потолочными или кровельными спринклерами и верхней поверхностью складируемых изделий) существенно влияет на эффективность защиты спринклерной системой и необходимую расчетную интенсивность орошения.

7.2.3 Внутристеллажные спринклеры, размещаемые на промежуточных уровнях

7.2.3.1Если во внутристеллажном пространстве на промежуточных уровнях размещены более 50 спринклеров, то они не должны питаться от того же узла управления, что и кровельные или потолочные спринклеры. Диаметр прохода узла управления должен быть не менее 100 мм.

7.2.3.2Минимальное значение расчетной интенсивности орошения для кровельных или

потолочных спринклеров должно составлять 7,5 мм/мин для расчетной площади 260 м2. В случае складирования изделий выше уровня, на котором установлены промежуточные спринклеры, расчетные критерии для кровельных или потолочных спринклеров должны соответствовать значениям, приведенным в таблице 5.

7.2.3.3Для гидравлического расчета необходимо принимать случай одновременной работы трех спринклеров, которые находятся в гидравлически отдаленном месте на каждом уровне размещения внутристеллажных спринклеров, в этом случае для расчета берется до трех уровней. Если ширина проходов между стеллажами составляет 2,4 м или более, то для расчета необходимо брать только один стеллаж. Если ширина проходов между стеллажами меньше 2,4 м, но не меньше 1,2 м, то для расчета необходимо брать два стеллажа. Если ширина проходов между стеллажами меньше 1,2 м, то для расчета необходимо брать три стеллажа.

Примечание – Не обязательно рассматривать случай одновременного срабатывания более трех рядов спринклеров в вертикальной плоскости, а также более трех рядов спринклеров в горизонтальной плоскости.

7.2.3.4Внутристеллажные спринклеры и связанные с ними потолочные спринклеры должны быть всегда полностью рассчитываемыми (см. 13.1.1).

Примечание – Минимальное давление на любом спринклерном оросителе составляет

2,0 бар (см. 13.4.4).

22

Таблица 4 – Исходные данные для расчета систем пожаротушения для защиты помещений класса HHS с использованием спринклеров, расположенных только вблизи от поверхности потолка или крыши.

Примечание 1 – Расстояние по вертикали от пола до отражателей спринклеров уменьшено на 1 м или более значения, приведенного в таблице, в зависимости от того, какое из значений меньше.

Примечание 2 – He рекомендуется применять воздушные и водовоздушные системы для защиты складских помещений класса HHS, особенно в случае складирования материалов с высокой горючестью (высших категорий) и большой высоты складирования. Если существует

23

необходимость установки воздушной или водовоздушной системы, расчетную площадь необходимо увеличить на 25%.

Таблица 5. Исходные данные для расчета потолочных или кровельных спринклеров в случае применения с внутристеллажными спринклерами.

Примечание 1. Расстояние по вертикали от самого высокого уровня размещения внутристеллажных спринклеров до верхнего уровня складируемых изделий.

Примечание 2. He рекомендуется применять воздушные и водовоздушные системы для защиты складских помещений класса HHS особенно в случае складирования материалов с высокой горючестью (высших категорий) и большой высоты складирования. Если существует необходимость установки воздушной или водовоздушной системы, расчетную площадь необходимо увеличить на 25%.

7.3 Требования к давлению и расходу воды для предварительно рассчитываемых систем.

7.3.1 Системы, которые защищают помещения классов LH и ОН

Водопитатель должен обеспечивать на каждом узле управления соответствующее давление и расход воды, не ниже значения, указанного в таблице 6. Потери давления из-за трения и перепада геометрической высоты между водопитателем и каждым узлом управления необходимо рассчитывать отдельно.

Таблица 6. Требования к давлению и расходу воды для предварительно рассчитываемых систем, которые защищают помещения классов LH и ОН.

Примечание. ps - потеря статического напора из-за разницы высот между спринклером,

размещенным на максимальной высоте в определенной трубопроводной сети, и манометром "С" узла управления, бар.

7.3.2 Системы защиты помещений классов ННР и HHS, не предусматривающих использование внутристеллажных спринклеров.

7.3.2.1 Водопитатель должен обеспечивать в расчетной точке, расположенной на большой высоте, значение давления и расхода воды, не ниже значения, указанного в таблице 7, или соответствующие значения, указанные в 7.3.2.2 - 7.3.2.5. Требуемое значение рабочего давления на узле управления во время работы системы должно определяться как сумма давления в расчетной точке, величины, эквивалентной давлению для разности высот между узлом управления и спринклером, размещенным на максимальной высоте после расчетной точки, и потери давления при протекании воды в трубопроводе от узла управления к расчетной точке.

Таблица 7 – Требования к давлению и расходу воды для предварительно рассчитываемых секций, которые проектируются согласно таблицам 32-35.
